冗余真空垃圾收集集成泵组结构设计

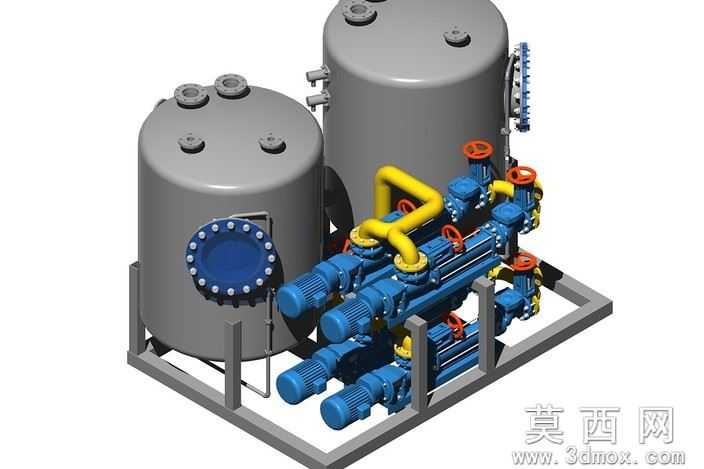

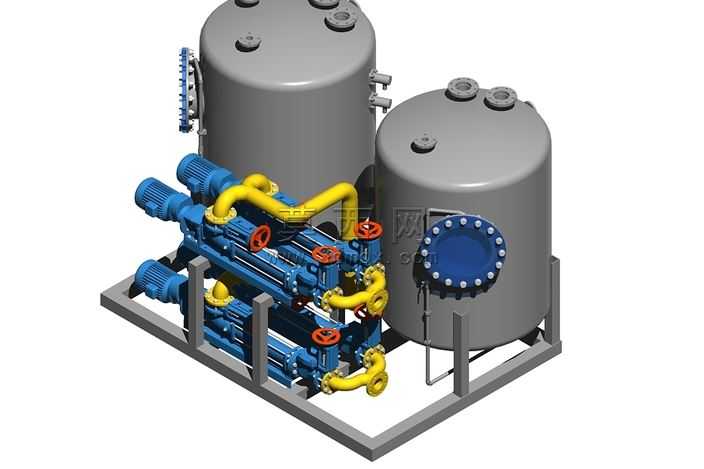

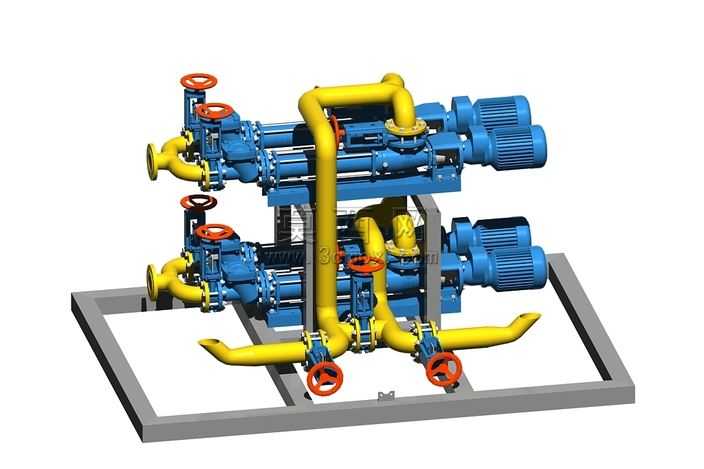

本模型为冗余真空垃圾收集集成泵组，采用三维参数化建模完成整体装配设计，建模过程中严格遵循工业管路设计规范与泵组集成布局逻辑，对每一处结构细节做了精准还原。模型整体采用撬装式底座设计，灰色金属底座作为承载基体，预留了安装固定位与管线排布空间，保证整套装置的结构稳定性与安装便捷性。动力单元采用两组并排布置的蓝色泵体搭配同色驱动电机，双泵冗余设计可实现一用一备的运行逻辑，避免单泵故障导致整套收集系统停机，提升系统运行可靠性。管路系统采用亮黄色涂装的弯管、直通管完成各泵体的进出口连通，管路走向经过优化，减少不必要的弯折以降低流阻，每处管路接口都做了法兰连接结构的还原，保证密封结构的可视化呈现。管路上布置了多组带红色手轮的阀门，手轮的轮辐、阀体的连接结构都做了精细化建模，可清晰展示阀门的安装位置与操作空间，方便后续做操作干涉校验。建模过程中对不同部件赋予了差异化的材质属性：泵体与电机采用哑光金属蓝材质，模拟工业泵组的漆面质感；黄色管路采用半哑光工程塑料与金属复合质感，区分输送管路与动力部件；阀门手轮采用亮红色漆面材质，底座采用磨砂灰金属材质，通过材质差异清晰区分不同功能部件，渲染后可直观识别各模块功能。设计思路上采用模块化集成布局，将动力单元、管路阀组、承载底座整合为一体，无需额外搭建复杂管路即可完成现场部署，双泵冗余的配置可适配连续运行的真空垃圾收集场景，整套模型无内置真空泵，仅展示收集端的泵组集成结构，可用于真空收集系统的方案展示、结构教学、安装模拟等场景，建模时所有部件均保留了装配约束关系，可实现拆解动画制作与结构剖切查看，清晰展示内部管路的连通逻辑与部件装配关系。
