剖视结构离心泵叶轮三维设计作品

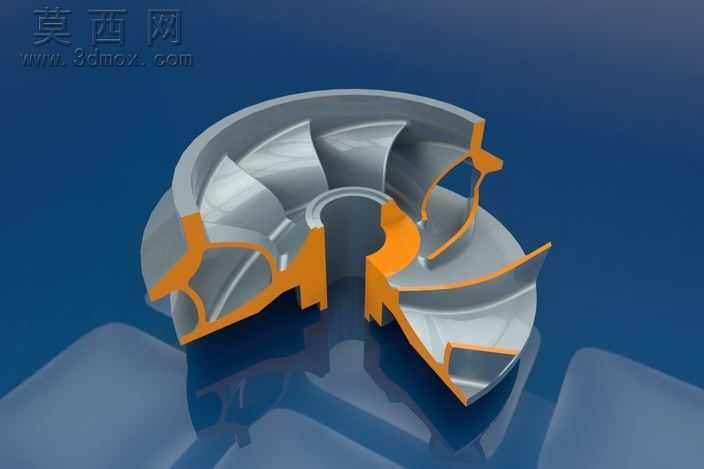

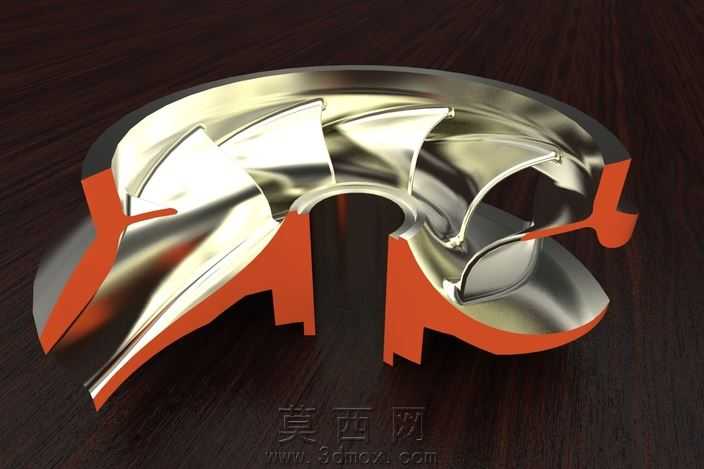

本作品为离心泵核心过流部件叶轮的三维建模成果，建模过程以水力设计参数为核心依据，首先通过确定叶轮进出口直径、叶片出口安放角、叶片包角、轮毂与轮盖的型线参数，搭建整体结构的草绘基准。建模阶段采用曲面与实体结合的构建方式，先绘制单张叶片的空间型线，通过扫掠、放样命令生成光滑连续的叶片曲面，保证叶片工作面与背面的曲率过渡符合流体流动要求，避免出现局部锐角或曲率突变区域，减少流体在流道内的水力损失。完成单叶片建模后，通过圆周阵列命令生成均匀分布的全部叶片，阵列过程严格保证相邻叶片间的流道宽度一致，确保叶轮运转时的动平衡性能。之后分别构建轮盖、轮毂的实体结构，将叶片与轮盖、轮毂进行布尔合并，同时对所有相交位置做圆角过渡处理，消除结构应力集中点，提升零件的结构强度合理性。为清晰展示内部流道结构，模型采用剖视处理，沿叶轮轴向对称面切除部分实体，完整呈现叶片在流道内的排布形态、轮盖与轮毂的连接结构，以及流道从进口到出口的截面变化趋势。材质渲染阶段，金属基体部分采用哑光银灰色金属材质，模拟不锈钢或铸钢的实际零件质感，剖切截面位置采用醒目的橙色标识，清晰区分实体部分与剖切展示面，背景搭配深蓝色渐变与反射地面，提升模型的视觉层次感，让结构展示更加直观。整个建模过程严格遵循离心泵叶轮的实际设计规范，所有结构尺寸符合水力设计与机械加工的工艺要求，既保证了模型外观的展示效果，也还原了叶轮作为流体机械核心部件的真实结构特征，可用于流体仿真分析、结构力学校核、产品展示演示等多种场景，能够直观呈现叶轮内部的复杂流道形态与结构组成，帮助理解离心泵的工作原理与叶轮的设计逻辑。
