两用开口梅花扳手工业级手动工具结构

　　在设备装配、产线运维、机加工装夹、户外抢修等各类机械作业场景里，紧固件的拆装是无法绕开的基础操作，而两用扳手正是覆盖这类场景最常用的手动紧固工具之一，其一端为开口结构、一端为梅花环型结构的整合设计，能在不同操作空间、不同紧固件工况下灵活切换使用，无需频繁更换工具，大幅提升作业效率。从实际使用场景来看，开口端适配的是紧固件上方或侧方有遮挡、无法从螺栓端部垂直套入的作业位置，比如设备机架内侧的螺栓、管路旁并排布置的紧固件，开口端可以从螺栓侧方水平卡入，快速完成初步预紧或者松卸动作；而梅花端为内十二角环型结构，能够完整包覆螺栓六角头的所有受力面，受力均匀分散，不会像开口端那样在大扭矩施力时出现打滑、磨圆螺栓角的问题，适合最终拧紧或者锈蚀螺栓的强力松卸作业，两种结构整合在同一根扳体上，能覆盖从预紧到终紧、从宽松空间到狭窄位置的绝大多数常规螺栓拆装需求。

　　在结构设计层面，这款两用扳手的扳体采用了等强度优化的长条形结构，手柄部位做了纵向凹槽的加强设计，在不额外增加整体厚度与重量的前提下，提升了扳体的抗弯曲、抗扭转变形能力，毕竟在施加较大扭矩时，扳体中段是受力弯矩最大的位置，凹槽结构相当于在扳体上形成了纵向加强筋，同等材料用量下刚性提升明显，长期大扭矩使用也不容易出现弯折变形。开口端的开口尺寸严格对应标准螺栓的对边宽度，开口的两个受力面做了微小的倾角处理，卡入螺栓头后能自动贴合受力面，减少施力时的间隙晃动，避免应力集中在螺栓棱角位置；梅花端的内十二角轮廓采用高精度成型，每个角的位置都做了微小的圆弧过渡，既能够适配六角头螺栓，也能在小角度转动空间下通过切换角位实现连续扳动，比如在周围有管路、线缆遮挡，扳手每次只能转动15到30度的狭窄位置，十二角结构比六角结构的可用转动位多一倍，不用反复脱开、重新卡入螺栓，操作连贯性更强。

　　从尺寸与安装边界的角度考量，扳手的总长度是根据对应规格螺栓的额定拧紧扭矩设计的，长度越长力臂越大，施加相同扭矩时人手需要的握力越小，同时也要兼顾便携性与狭窄空间的操作灵活性，不会因为过长导致在设备内部、机柜内侧等位置无法摆开扳动角度。扳体的厚度从头部向手柄位置逐渐过渡减薄，头部位置因为要承受开口、梅花结构的局部挤压力，厚度更大以保证局部强度，手柄位置厚度适中，贴合人手握持的弧度，长时间施力也不会出现硌手的问题。手柄末端没有额外的加长结构，避免使用者违规套加延长管导致扭矩过载，损坏扳手或者拧断螺栓。在实际选型使用时，需要根据待操作螺栓的对边尺寸选择对应规格的扳手，严禁用大规格扳手拧小尺寸螺栓，也不能把扳手当撬棍、锤子使用，避免扳体出现裂纹、变形，影响后续使用的精度与安全性。另外，扳手的表面做了发黑或者镀层处理，能够在潮湿、多油污的车间环境下减少锈蚀，延长使用寿命，表面的粗糙度控制在合理范围，握持时不会打滑，沾了油污后也能快速擦拭干净。

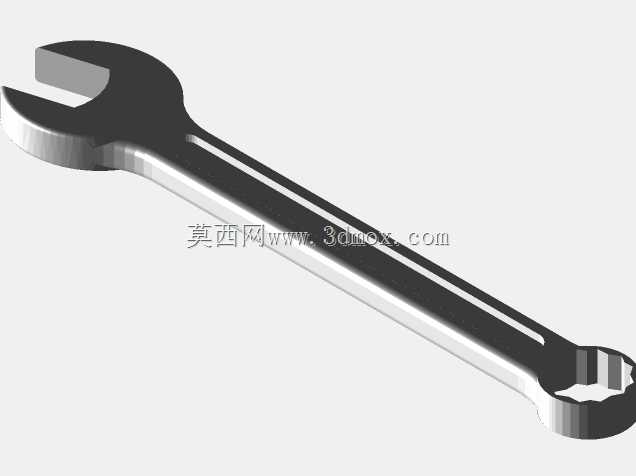

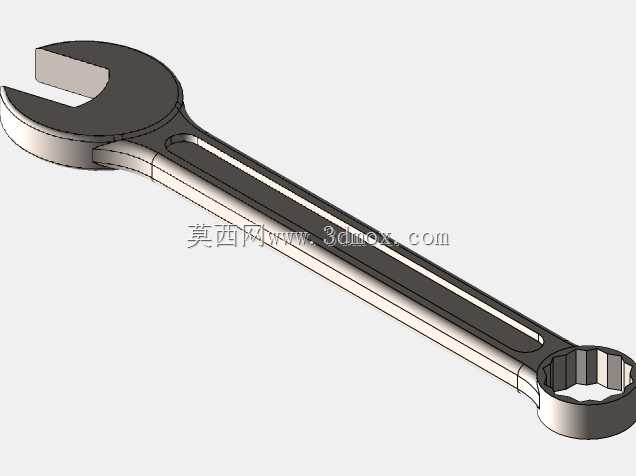

　　在三维建模过程中，需要重点关注几个关键结构的精度：一是开口端两个受力面的平行度与开口尺寸公差，必须符合对应紧固件的国标公差要求，间隙过大会导致打滑，间隙过小会出现卡滞无法顺利套入螺栓的问题；二是梅花端内十二角的位置度与轮廓度，每个角的分度误差要控制在极小范围内，保证套入螺栓头后各个面均匀受力，不会出现个别棱边先接触、应力集中的问题；三是扳体过渡位置的圆角处理，所有的棱角位置都要做圆弧过渡，避免热处理或者受力时出现应力集中导致断裂，尤其是头部与手柄连接的位置，是应力集中的高发区域，圆角半径不能过小。建模时还要兼顾后续加工的工艺性，比如扳体的锻造拔模角度、铣削加工的走刀空间、热处理后的变形预留量，不能出现无法加工的尖锐内角或者壁厚突变的结构，保证设计完成的模型能够直接对接锻造、机加工、表面处理的全流程生产环节，不需要做大幅的工艺调整。
