FOOFY幻灯片绳索玩具结构三维设计

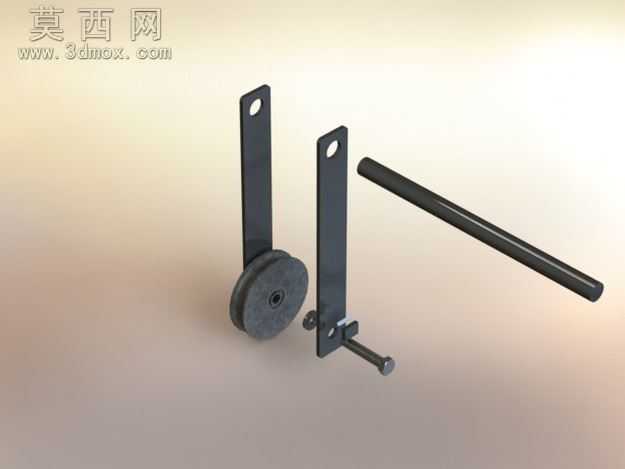

本作品为FOOFY幻灯片绳索玩具的三维结构设计，建模过程依托三维参数化设计软件完成，整体采用自底向上的装配建模思路，先逐一完成单个零件的参数化建模，再按照实际装配约束关系完成整体装配，确保各部件的配合间隙、运动行程符合实际使用需求。首先针对两侧的立式支架零件，建模时先绘制主体钣金轮廓草图，通过拉伸特征生成支架基体，对上端的悬挂孔采用切除拉伸特征完成成型，同时对支架下端的安装卡位进行精准的尺寸约束，保证后续滚轮、锁止部件的安装精度，支架表面采用哑光黑色喷塑材质进行渲染，还原五金类玩具配件的真实质感。针对滚轮部件，建模时先构建滚轮的回转体轮廓，通过旋转凸台特征生成滚轮主体，对滚轮中心的安装轴孔进行同轴度约束，滚轮材质采用耐磨尼龙材质渲染，表面添加细微的磨砂纹理，模拟实际使用中的耐磨防滑特性，滚轮与支架之间预留合理的转动间隙，保证滚轮可绕安装轴顺畅转动。针对长杆操作部件，采用圆形轮廓拉伸生成杆体主体，对杆体两端做圆角钝化处理，避免尖锐边角带来的使用安全隐患，杆体采用与支架一致的哑光黑色金属材质渲染，表面添加细微的金属拉丝纹理，提升渲染的真实感。针对下端的锁止螺栓部件，通过螺旋线扫描特征生成螺栓的螺纹结构，保证螺纹参数符合标准紧固件规格，螺栓与支架上的螺纹孔采用同轴配合约束，可实现旋紧锁止、旋松调节的功能。整体装配完成后，对各运动部件进行干涉检查，确认滚轮转动、螺栓调节、杆体穿设过程中无部件干涉问题，渲染阶段采用柔和的漫反射光源，搭配浅米色渐变背景，突出各部件的结构细节与材质质感，整体设计还原了这款经典绳索玩具的核心结构，可用于玩具结构演示、3D打印制作、机械结构教学等场景，各零件的参数化特征可根据实际使用需求进行尺寸调整，适配不同规格的玩具制作需求。
