两爪式轴承拆卸拉马工具结构设计

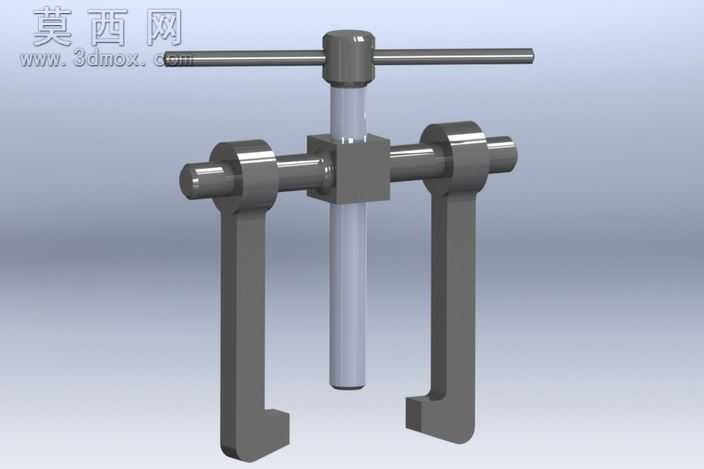

本作品为两爪式轴承拆卸拉马的三维结构设计，采用SolidWorks完成全参数化建模，整体结构遵循机械维修场景下的轴承拆卸作业需求进行布局设计。建模过程中首先对核心受力部件进行基准定位，以中心施压螺杆为核心装配基准，依次完成横梁滑块、两个对称勾爪、顶部施力转杆的零件建模与装配约束，所有配合关系均符合实际机械装配逻辑，螺杆与中心滑块采用螺旋配合模拟真实的进给动作，勾爪与横梁采用间隙配合保证可根据待拆卸工件尺寸调整开合间距，转杆与螺杆顶部通孔采用间隙配合模拟实际使用时的穿杆施力动作。材质渲染阶段，对主体金属结构件赋予哑光合金钢材质，模拟经过调质处理的工具钢表面质感，对中心施压螺杆赋予亮面镀铬金属材质，区分不同加工工艺的部件外观，渲染时采用柔和的工业产品打光方案，清晰展现各部件的轮廓结构与装配关系，无多余光影干扰结构表达。结构设计上，两个勾爪采用L型弯折结构，下端勾头做加厚处理以保证抓取轴承外圈时的结构强度，避免受力变形；横梁采用圆柱光轴设计，滑块可沿横梁横向滑动，适配不同直径尺寸的轴承拆卸需求；中心螺杆采用梯形螺纹设计，具备良好的传力性能与自锁特性，拆卸作业时旋转顶部转杆即可带动螺杆进给，通过螺杆端部顶在轴端，带动勾爪将轴承从轴上平稳拉出，避免敲击拆卸对轴件与轴承造成损伤。整体设计充分考虑手动维修工具的使用场景，结构简洁受力合理，无多余冗余结构，各零件均具备实际加工可行性，装配后可完整模拟轴承拆卸的完整动作流程，可作为手动拆卸工具的结构设计参考，也可用于五金工具类产品的结构演示与教学使用。
