星型径向活塞动力输出结构设计

项目分类:发动机 发布时间:2024-08-05 ID:759588
  • 星型径向活塞动力输出结构设计
  • 星型径向活塞动力输出结构设计
  • 星型径向活塞动力输出结构设计
  • 星型径向活塞动力输出结构设计
  • 星型径向活塞动力输出结构设计
  • 星型径向活塞动力输出结构设计
  • 星型径向活塞动力输出结构设计
  • 星型径向活塞动力输出结构设计
  • 星型径向活塞动力输出结构设计
  • 星型径向活塞动力输出结构设计
  • 星型径向活塞动力输出结构设计
  • 星型径向活塞动力输出结构设计
  • 星型径向活塞动力输出结构设计
  • 星型径向活塞动力输出结构设计
  • 星型径向活塞动力输出结构设计

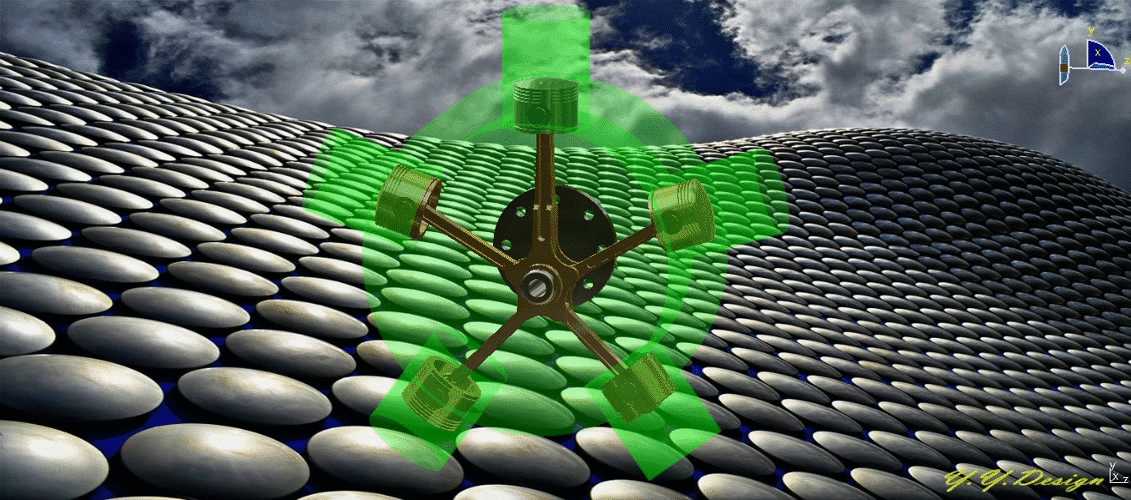

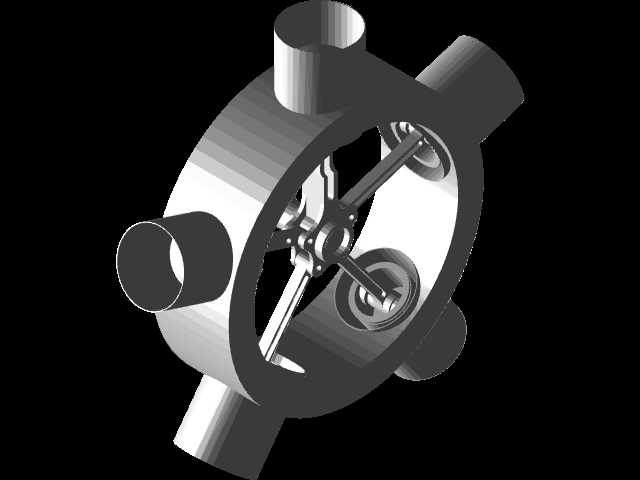

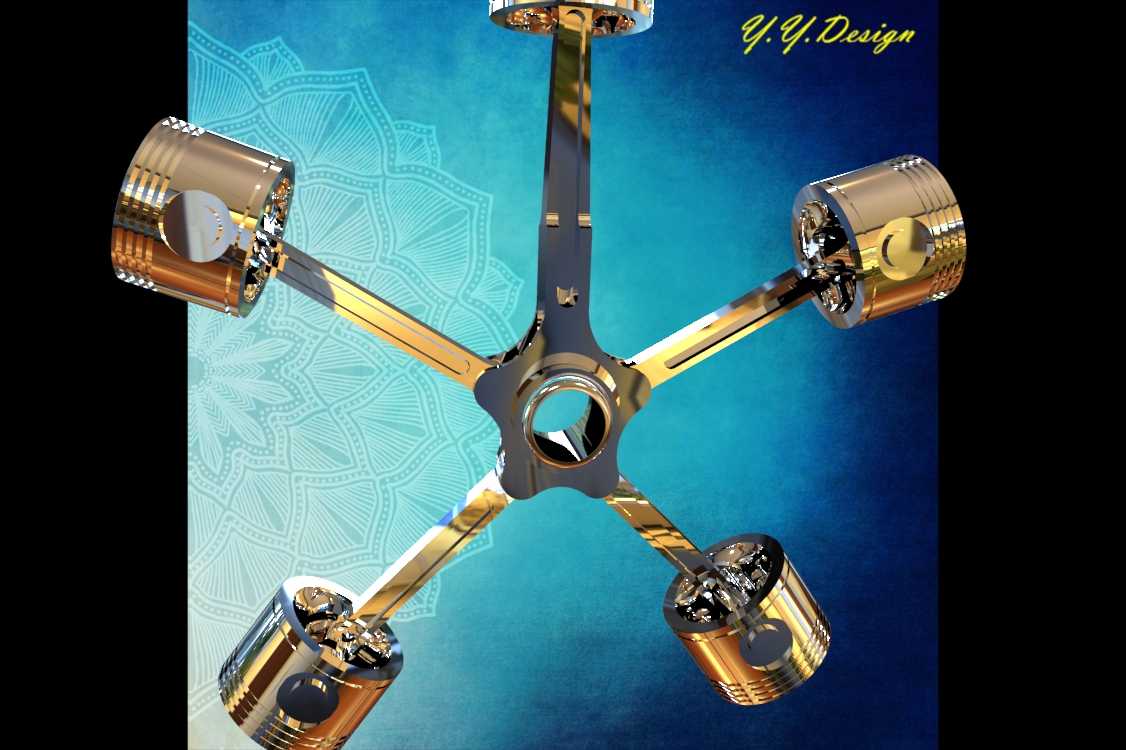

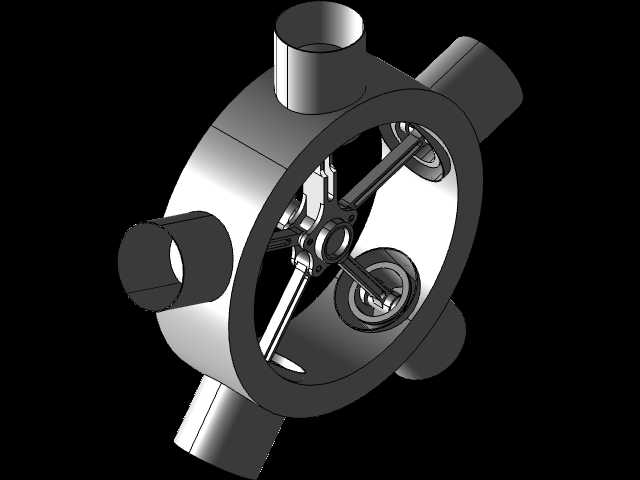

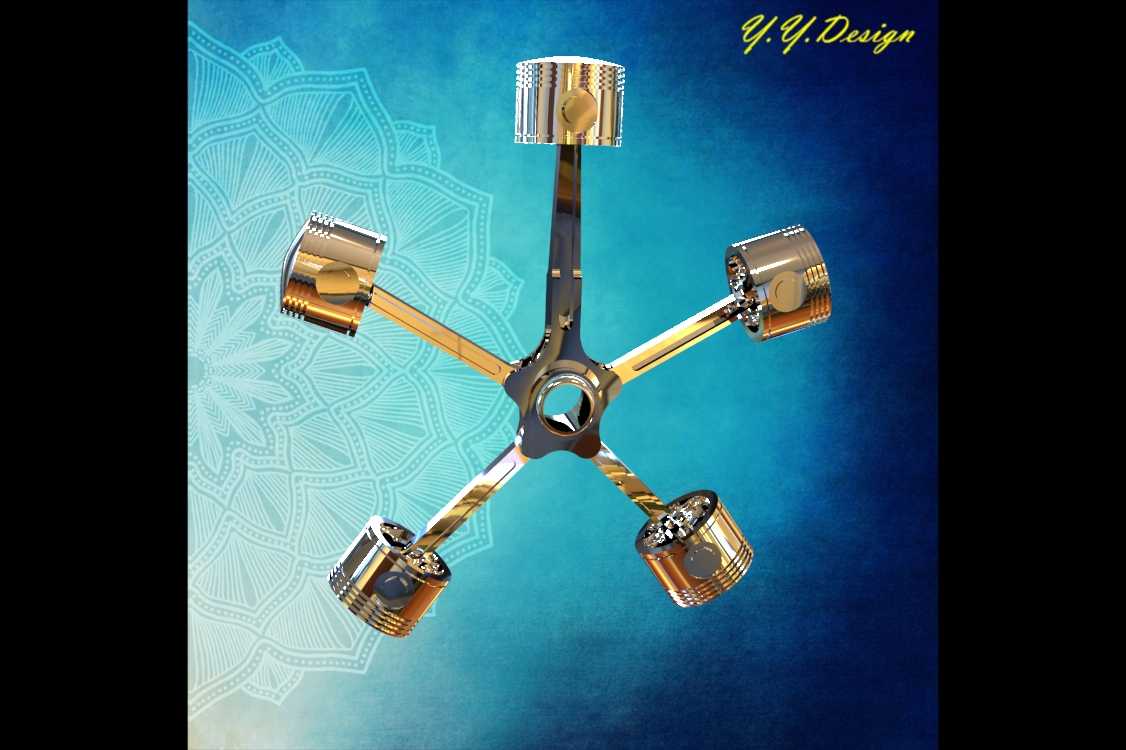

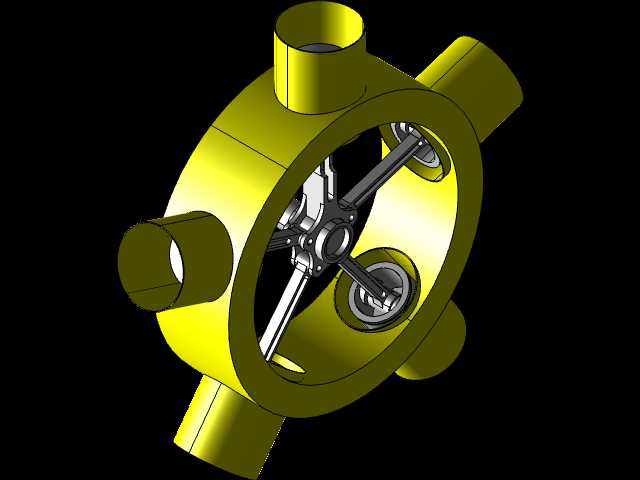

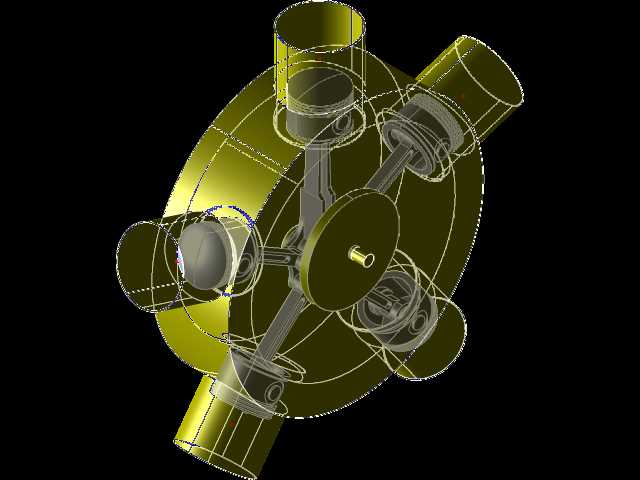

  这套径向排布的活塞动力结构,最初的设计定位是适配小排量轻型动力场景,常见于小型航空模型、便携动力单元、早期轻型摩托的动力输出端,相比直列排布的同排量活塞结构,径向布局能在更紧凑的径向空间内布置更多做功单元,大幅缩短整机的轴向长度,对于安装空间轴向尺寸受限的设备来说,这种布局的空间利用率优势非常明显。从结构逻辑来看,整套动力单元围绕中心的曲柄转轴做圆周排布,六个活塞组件沿径向均匀分布在中心曲柄的周围,每个活塞通过独立的连杆与中心曲柄销连接,做功行程中活塞沿径向缸套做往复直线运动,通过连杆将直线推力转化为中心轴的旋转扭矩,这种排布方式下所有活塞的做功行程沿圆周方向均匀错开,能大幅降低动力输出的扭矩波动,

  不需要额外加装大质量的飞轮就能获得相对平稳的动力输出,对于自重控制要求较高的轻型动力场景来说,能有效降低整机的冗余重量。设计过程中首先要确认的是安装边界尺寸,整套结构的径向最大轮廓由活塞的行程长度、连杆长度以及缸套壁厚共同决定,轴向尺寸则受曲柄厚度、连杆侧面间隙、活塞销的轴向固定结构限制,在建模阶段需要反复校核活塞运动到上止点、下止点两个极限位置时,连杆与中心曲柄盘、相邻缸套之间的运动间隙,避免运行过程中出现运动干涉。具体到零件设计层面,每个活塞的裙部导向长度需要匹配缸套的配合公差,保证往复运动过程中不会出现偏磨,活塞销的固定方式采用两端卡簧限位,既方便装配也能控制轴向尺寸;

  中心曲柄的配重块需要根据所有活塞连杆组件的往复惯性力做动平衡校准,径向排布的结构虽然本身惯性力对称性更好,但高转速工况下的残余不平衡量依然会带来明显振动,因此配重块的轮廓需要在建模阶段通过运动仿真反复迭代调整。缸套的排布角度采用60度等夹角分布,这种均匀排布的方式能让每个缸的进排气路径长度保持一致,简化后续配气机构的布置逻辑,同时相邻缸体之间可以共用部分散热筋结构,在不增加额外重量的前提下提升整机的散热效率,对于风冷散热的小型动力单元来说,这种结构设计能让迎风面的气流均匀扫过每个缸套的外壁,避免出现局部过热的问题。从实际装配的角度来看,径向布局的结构装配逻辑和直列机型有明显区别,装配时需要先将所有连杆预装到中心曲柄销上,

  再依次套入活塞组件、安装缸套,最后统一紧固缸体与中心机架的连接螺栓,因此在建模阶段就要预留足够的装配操作空间,比如缸套与中心机架的连接螺栓位置要避开连杆的运动路径,活塞销的安装缺口要对应装配工具的操作角度,避免出现设计完成后无法实际装配的问题。这套结构的动力输出端位于中心轴的一端,可以直接连接螺旋桨、传动齿轮或者皮带轮,不需要额外加装换向齿轮组,动力传递路径更短,传动效率也更高,对于小型动力设备来说,更少的传动零件也意味着更低的故障概率和更简单的维护流程。另外在细节设计上,活塞环的槽位尺寸、连杆大头的轴承配合间隙、中心轴两端的支撑轴承位同轴度,都是建模阶段需要重点控制的公差项,这些细节直接决定了整套结构组装完成后的运行顺畅度和使用寿命,比如中心轴两端轴承位的同轴度如果超差,会导致整机运行阻力增大,高速工况下还会出现轴承过热的问题。
