V型四缸内燃机缸体结构三维设计

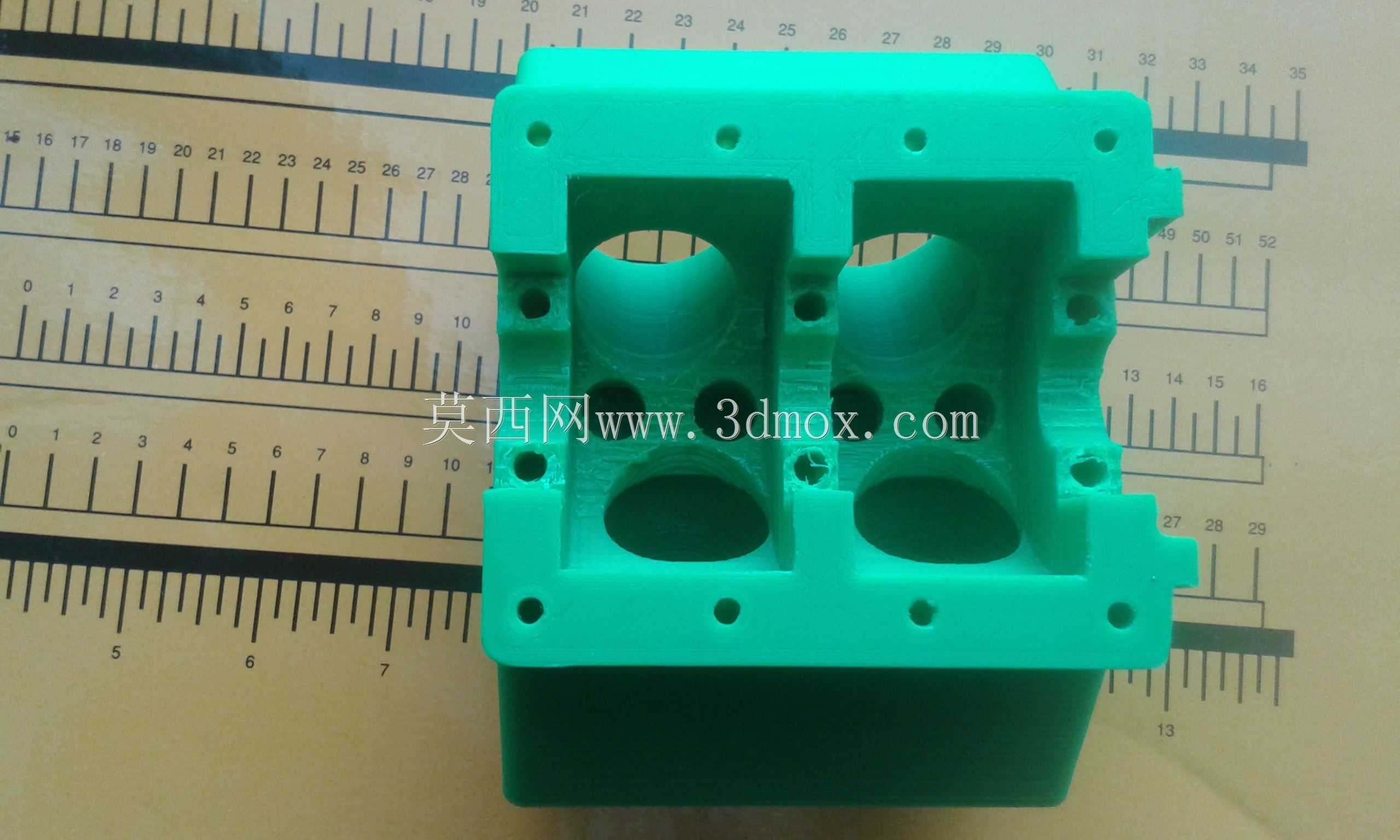

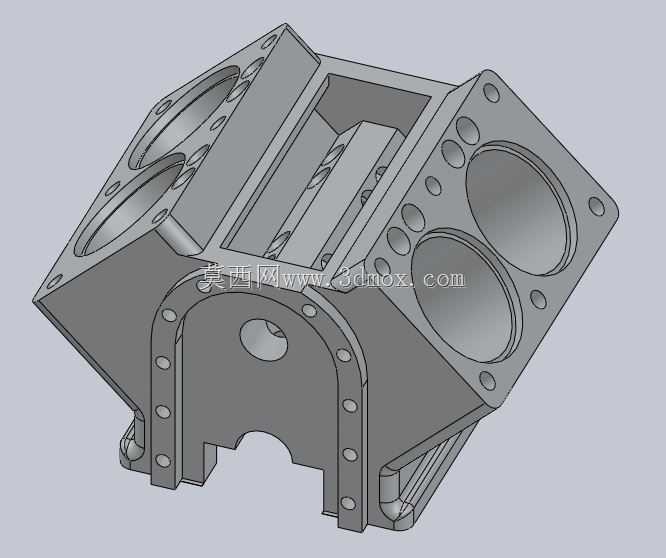

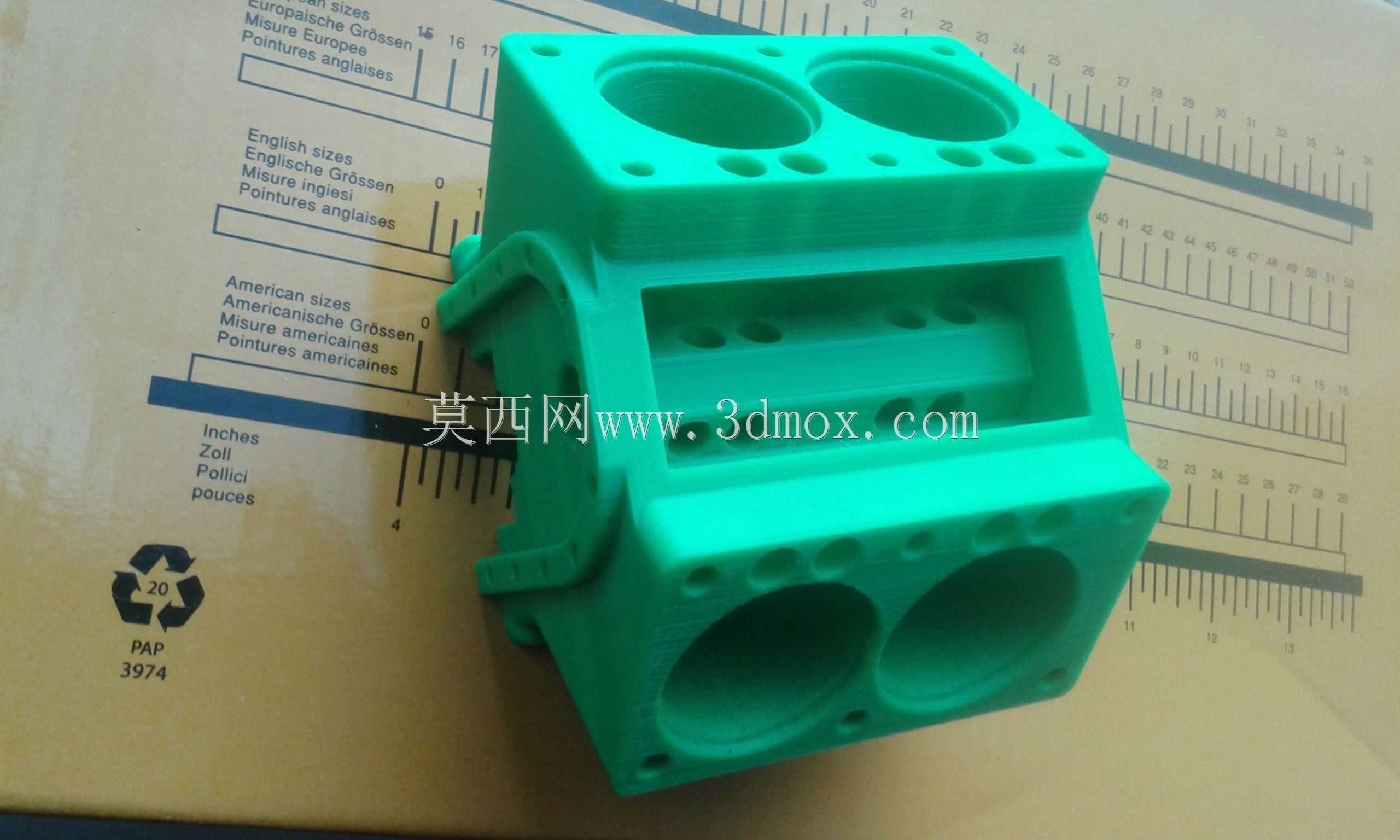

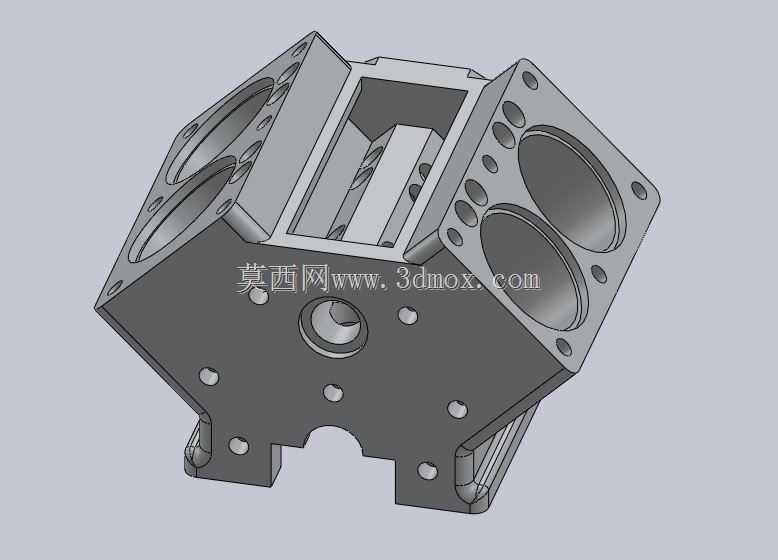

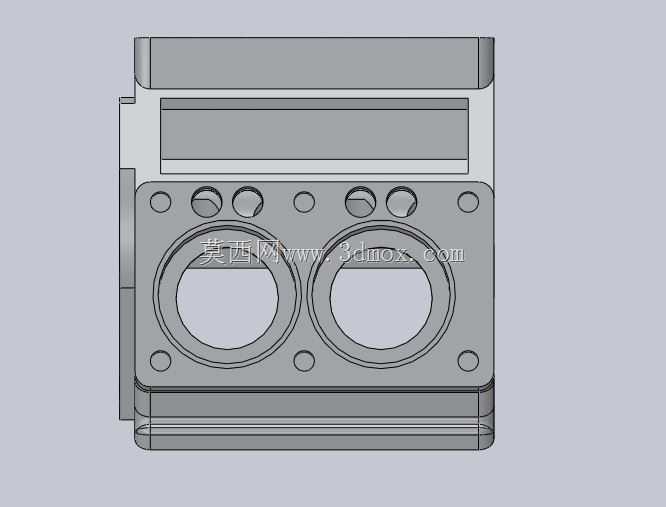

　　这款V型四缸发动机缸体，是内燃机动力总成的核心承载基体，在小排量高功率动力设备、轻型运动载具、小型通用动力机组领域应用广泛，区别于直列四缸结构的纵向排布，V型布局的缸孔呈夹角对称分布，能在压缩整机纵向尺寸的同时，平衡曲轴运转的二阶往复惯性力，降低高转速工况下的整机振动幅值。从结构设计逻辑来看，缸体采用分体式集成铸造思路，上部为两组对称的缸筒安装座，每组集成两个缸孔，缸孔周边均匀分布螺栓过孔，用于紧固气缸盖与缸垫，保证燃烧室的密封压力；缸体中部为曲轴箱空腔，预留了曲轴主轴颈的安装支撑位，侧壁的加强筋沿载荷传递路径排布，从缸筒安装座一直延伸到主轴承座位置，可承受活塞做功时传递的爆发压力，避免缸体在高负荷下出现形变。

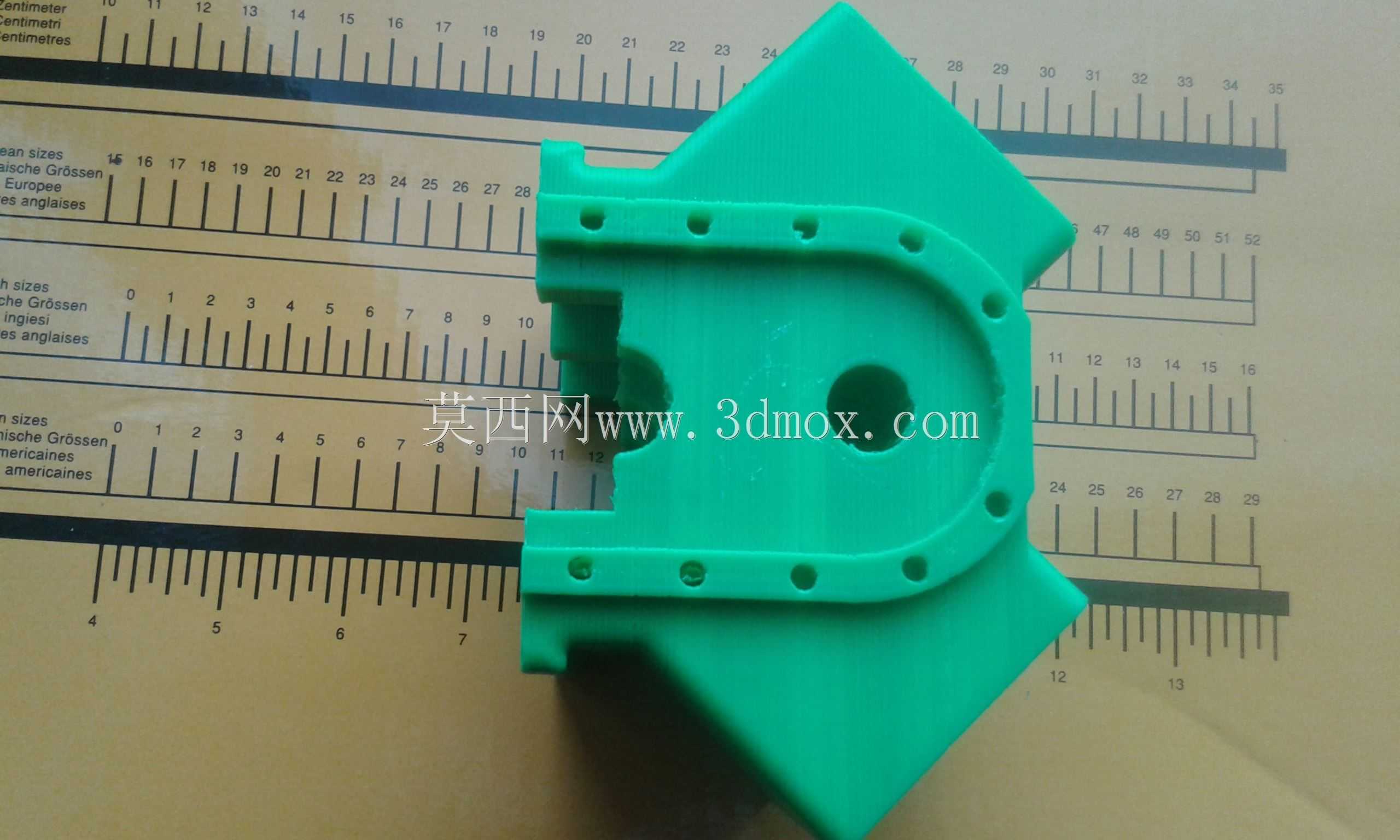

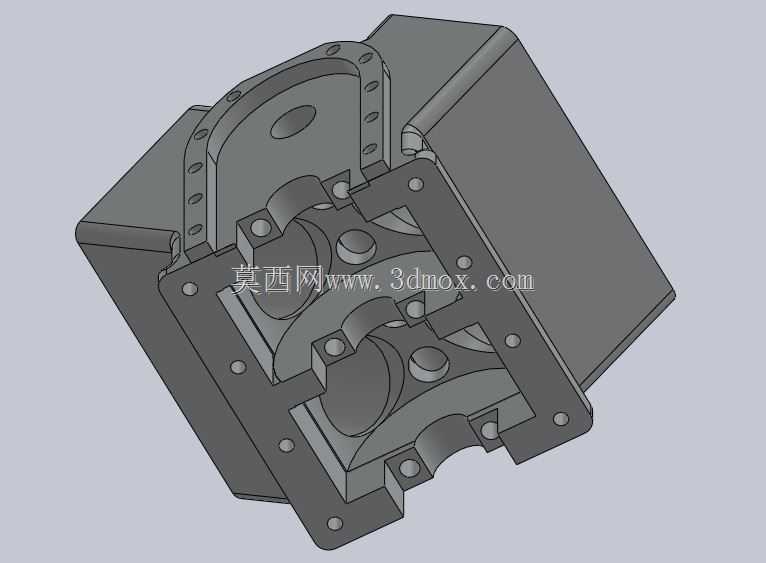

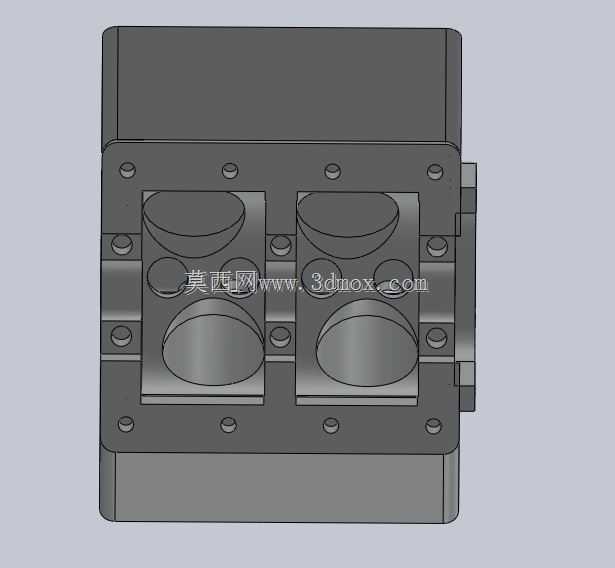

　　下部的安装定位面预留了油底壳连接的螺栓孔位，侧面的凸台结构分别用于安装机油泵、正时链条罩、冷却管路接头等附属部件，缸体壁面预留的贯通孔道，分别构成冷却水道与润滑油道，冷却液可在水道内循环带走缸筒燃烧产生的热量，机油则通过油道输送到曲轴、凸轮轴等摩擦副位置，保证运动部件的润滑冷却。从安装边界来看，缸体两侧的缸孔中心距经过严格匹配，保证活塞连杆组的运动间隙，主轴承座的同轴度公差控制在微米级，避免曲轴运转时出现偏磨；缸体前端的动力输出面预留了正时系统的安装空间，后端则匹配飞轮壳的连接定位止口，保证动力输出的同轴度。在实际工程应用中，这类V4缸体的结构设计需要兼顾刚度与轻量化，过厚的缸壁会增加整机重量，提升动力单元的能耗，

　　过薄则会导致缸体刚度不足，在高爆发压力下出现缸孔变形，引发活塞环密封失效、机油耗上升等问题。建模过程中，所有螺栓孔的位置度、安装面的平面度都按照内燃机设计规范做了公差匹配，缸筒内壁的加工余量预留符合珩磨工艺要求，水道的截面尺寸经过流量校核，保证各缸的冷却均匀性，避免出现单缸过热的问题。油道的转角位置做了圆弧过渡，减少机油流动的阻力，保证高转速工况下各摩擦副的机油供给压力。不同于大排量V6、V8缸体的厚重结构，这款V4缸体的结构更紧凑，适配对动力单元体积、重量有严格限制的应用场景，比如轻型越野载具、小型固定式发电机组、高性能摩托动力单元等，其V型夹角的设计经过动平衡校核，曲轴运转时的惯性力可通过平衡轴部分抵消，

　　整机的NVH表现优于同排量直列机型。在装配逻辑上，缸体作为所有动力部件的安装基准，曲轴、活塞连杆组、气缸盖、正时系统、附件系统都以缸体的定位基准为装配参考，因此建模时所有安装特征的位置公差都严格对齐设计基准，避免后续装配出现干涉。比如缸孔与主轴承孔的垂直度，直接影响活塞的往复运动轨迹，若公差超差会导致活塞偏磨、拉缸等故障；侧面附属部件的安装凸台平面度，会影响密封件的压缩量，若平面度不足会出现漏油、漏水等问题。整个缸体的加强筋布局没有采用冗余设计，而是根据CAE应力分析结果，在应力集中的主轴承座、缸筒根部位置布置加强结构，在保证刚度满足设计要求的前提下，尽可能去除非承载区域的多余材料，实现轻量化目标。
