摩托车红色铝合金上联板结构设计

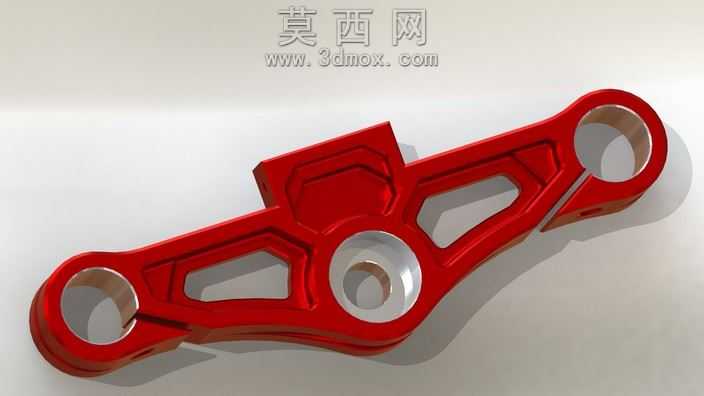

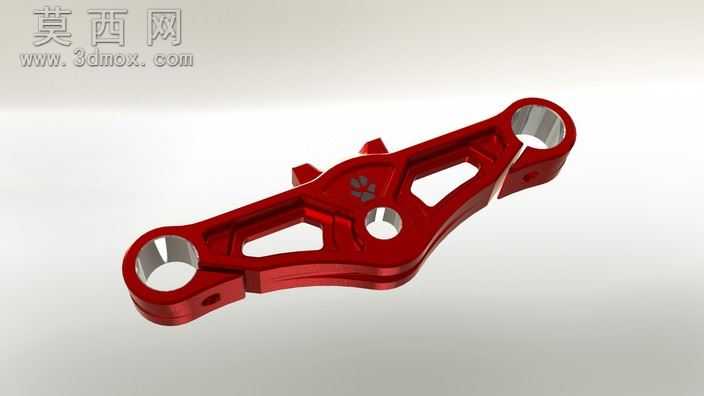

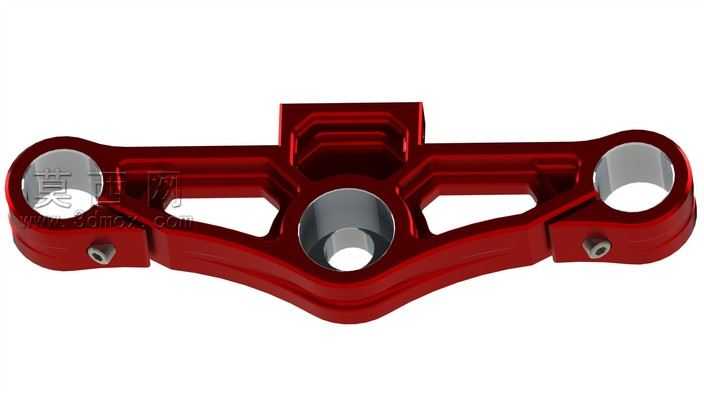

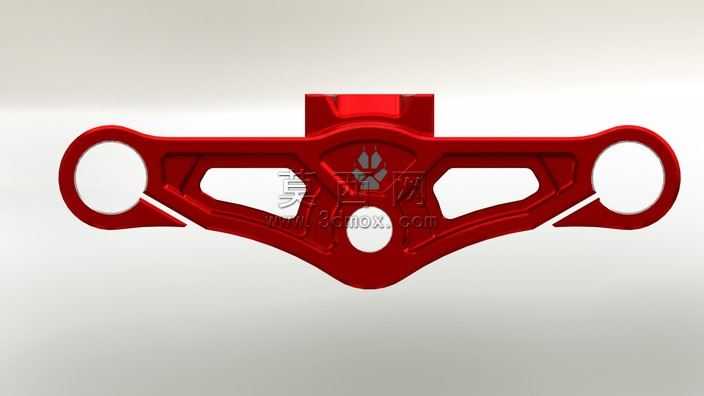

本作品为摩托车转向系统核心连接件上联板的三维参数化建模成果，建模过程中以实际机车改装件的尺寸参数为基准，在三维建模软件中先完成基准面、基准轴的搭建，通过草图绘制勾勒出零件的整体外轮廓，精准定位两个前减震器安装孔的中心距与孔径尺寸，保证与对应管径的前减震筒完全适配。建模阶段采用实体拉伸、切除、倒圆角等基础特征命令完成主体结构搭建，针对零件表面的轻量化镂空槽，通过草图投影、边界切除的方式做出流畅的异形轮廓，既保证结构强度又有效降低零件自重，同时对安装孔位做沉台、倒角处理，还原实际加工的工艺细节。材质设定阶段选用6061铝合金作为基础材质，调整材质球的金属度、粗糙度参数，模拟出阳极氧化亮红色的表面质感，对零件边缘的高光倒角做单独的材质微调，还原CNC加工后亮边的金属光泽，渲染阶段采用三点布光方案，主光源从斜上方打亮零件主体轮廓，辅光源补全暗部细节避免死黑，背光源勾勒零件边缘轮廓提升立体感，搭配浅灰色渐变背景突出零件本身的结构特征。结构设计上，该上联板中部预留了方向柱安装的通孔位置，两侧延伸出的安装耳预留了车把固定的螺纹孔位，整体采用对称式结构布局，镂空区域的筋位走向经过受力优化，在转向受力、颠簸冲击的工况下可均匀分散应力，避免应力集中导致的零件变形断裂，同时表面的品牌标识区域采用凹陷浮雕的建模方式，还原改装件的细节特征。整个建模过程严格遵循机械加工的工艺要求，所有棱边都做了符合加工标准的圆角处理，无尖锐直角，孔位的公差预留符合实际装配要求，既满足外观改装的视觉效果，也兼顾了零件实际使用的结构强度与装配可行性，可直接用于后续的工程图导出、CNC加工编程以及改装方案的效果展示。
