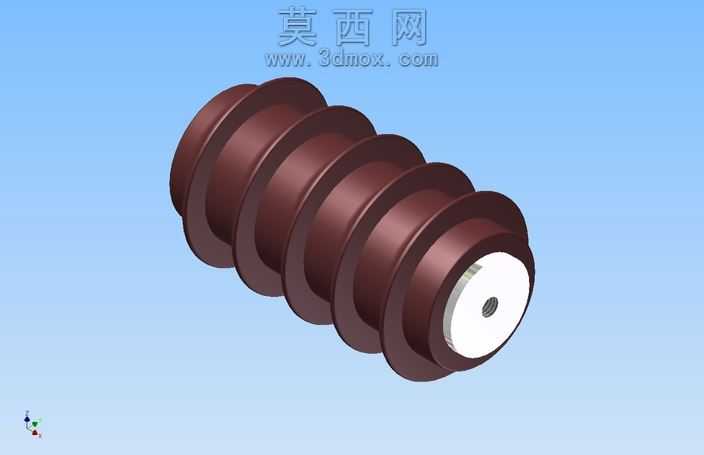

室内安装中等电压浪涌限流避雷器三维结构

本模型为中等电压浪涌限流室内安装避雷器，采用Autodesk Inventor完成全参数化三维建模，整体建模过程遵循电力绝缘件的实际生产结构逻辑，先通过旋转特征构建避雷器的核心瓷质绝缘基体，基体外部的多段伞裙结构采用环形阵列结合放样特征生成，每一段伞裙的倾斜角度、凸起厚度都参照实际户外绝缘件的爬电距离要求设置，保证结构符合电力设备的绝缘防护设计规范。建模过程中对瓷体两端的金属连接端做了精细化结构处理，端部的中心接线孔、端面密封槽都通过拉伸切除特征精准还原，金属端盖与瓷体的配合位置预留了合理的装配间隙，符合实际产品的装配公差要求。材质渲染阶段，瓷质绝缘主体赋予深棕红色的高压电瓷材质，调整材质的粗糙度参数模拟瓷件表面的半哑光釉面质感，端部金属配件赋予镀锌金属材质，添加细微的表面磨砂纹理还原金属固件的真实外观，接线孔内部做深色金属质感处理，区分不同结构部件的材质差异。模型整体结构完整，伞裙的排布均匀对称，从端部到尾部的伞裙直径渐变过渡自然，既还原了传统瓷外套避雷器的经典外观结构，也清晰展现了内部装配的层级关系。设计思路围绕室内中等电压配电系统的浪涌防护需求展开，整体尺寸适配室内配电柜内的安装空间，伞裙结构在满足室内绝缘爬距要求的前提下简化了不必要的复杂造型，端部的安装结构预留了标准接线位，能够直接适配常规的配电安装场景，模型可用于电力设备装配演示、配电系统布局模拟、相关产品结构教学参考等场景，所有特征均保留可编辑参数，方便后续根据不同电压等级的防护需求调整整体尺寸、伞裙数量、端部连接结构等参数，快速衍生不同规格的同类型避雷器模型。
