伺服电机配套散热叶轮结构设计

　　在工业伺服驱动系统的实际运行场景中，电机本体的温升控制直接决定了设备的持续输出能力与运行寿命，这款配套的散热叶轮，正是针对中小功率伺服电机的轴向风冷需求设计的核心旋转部件。从实际应用场景来看，这类叶轮主要适配后端带独立风冷通道的伺服电机，常见于数控机床进给轴、工业机器人关节驱动、自动化生产线定位模组等需要频繁启停、持续负载运行的工况，当电机转子高速运转时，叶轮随电机轴同步旋转，通过叶片的曲面造型驱动空气形成定向气流，带走电机定子绕组、后端轴承位置堆积的热量，避免长期高温运行导致的绕组绝缘老化、润滑脂失效等常见故障。

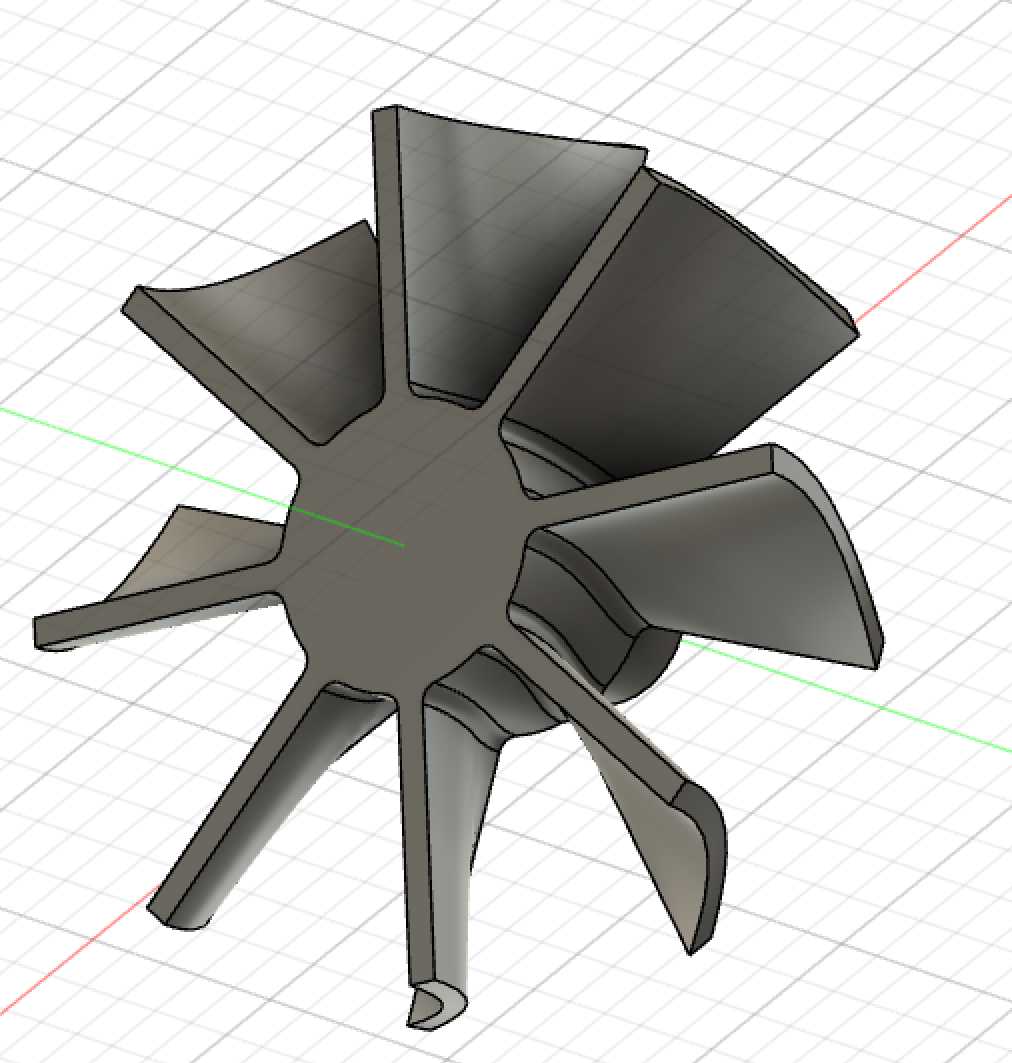

　　从功能特性上看，这款叶轮采用了七片不等曲率后倾式叶片设计，区别于普通民用风扇的等距直板叶片，每一片叶片的安装角从叶根到叶缘都做了连续的曲面过渡，靠近轮毂位置的叶片倾角更大，能够在叶轮旋转时减少进气端的气流紊流，降低旋转过程中的风阻损耗与气动噪音，而叶缘位置的曲面收边设计，则可以提升气流的轴向推送效率，让冷却风能够顺着电机外壳的散热筋方向完整流经电机本体，避免气流在电机后端形成涡流导致散热效率打折扣。轮毂位置做了带定位台阶的内孔设计，安装时可以直接套在电机后端的输出轴上，配合轴端的卡簧槽完成轴向固定，不需要额外设计复杂的连接结构，安装公差控制在常用伺服电机轴径的标准配合范围内，既不会因为间隙过大出现运转时的动平衡偏移，也不会因为过盈量过大导致装配难度提升。

　　设计过程中首先考虑的是动平衡性能，因为伺服电机的最高转速往往能达到数千转每分钟，如果叶轮的质心偏移量超标，高速运转时会产生额外的振动，不仅会产生明显的运行噪音，还会对电机后端的支撑轴承造成额外的径向载荷，加速轴承磨损。因此叶片的周向分布做了等角度均分设计，每一片叶片的厚度从叶根到叶缘做了均匀的减薄处理，叶根位置保留足够的厚度保证结构强度，避免高速旋转时叶片受离心力作用出现形变甚至断裂，叶缘位置适当减薄则可以降低叶轮整体的转动惯量，减少电机启动瞬间的负载冲击，不会因为加装散热叶轮影响伺服电机的动态响应性能。

　　从安装边界来看，叶轮的整体外径控制在适配电机后端盖的尺寸范围内，安装后叶片外缘和电机风罩的内壁保留足够的安全间隙，不会出现运转时刮蹭风罩的问题，轮毂的轴向长度经过匹配设计，安装到位后叶轮不会和后端盖的轴承密封结构发生干涉，同时叶片的轴向投影范围完全覆盖电机后端的散热进风区域，保证旋转时产生的气流能够全部进入电机的散热通道。材质选择上适配常规的工程塑料注塑成型工艺，叶片表面的曲面顺滑无突变，脱模角度符合注塑生产的工艺要求，不需要做额外的复杂后处理就可以完成批量生产，同时工程塑料的自重较轻，进一步降低了运转时的动平衡风险，也具备足够的耐温性能，能够适应电机后端长期的工作温度环境，不会因为长期受热出现形变。

　　在实际的结构验证过程中，这类叶轮的气动性能需要和电机的散热需求做匹配，叶片的曲面造型经过反复调整，在保证足够风量的前提下尽可能降低风阻，避免叶轮消耗过多的电机输出功率，同时叶片的边缘做了圆弧过渡处理，减少高速气流切割产生的高频噪音，提升设备运行时的舒适度。不同于通用型的散热风扇，这款叶轮是专门针对伺服电机的安装尺寸、转速区间、散热需求量身设计的，不需要额外做结构修改就可以直接适配对应型号的伺服产品，在设备维护替换时也可以直接完成拆装，不需要对原有电机结构做任何改动。
