树莓派PICO搭配面包板实验组件设计

　　在嵌入式开发入门、电路原型验证的日常工作场景中，这类集成开发板与面包板的组合结构是电子工程师、硬件学习者最常接触的实验载体。不同于成品功能电路，这套结构的核心价值在于快速搭建可修改的测试电路，无需提前制作PCB，就能完成从IO口电平测试、简单外设驱动到小型功能原型的全流程验证，覆盖学生课程实验、创客项目预研、工业控制小功能模块前期调试等多个实际应用场景。

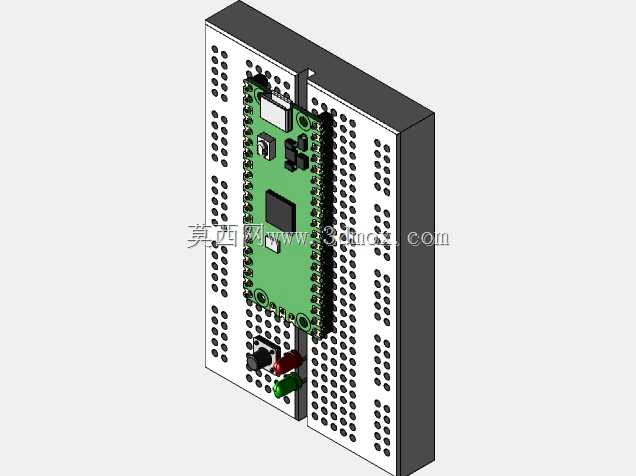

　　从功能特性来看，这套结构将树莓派PICO开发板直接插接在面包板的中央供电与信号连通区域，开发板两侧的排针完全对应面包板的电源轨与信号孔位，无需额外飞线就能实现开发板与面包板的电气连通，省去了新手插接开发板时容易出现的排针错位、引脚虚接问题。板载集成的红绿两颗LED分别对应两个通用IO口，可直接用于输出电平测试、PWM调光实验、状态指示逻辑验证，无需额外外接发光元件就能完成基础的输出类实验；配套的独立按钮接入输入引脚，可用于按键中断测试、计数逻辑验证、人机交互输入功能调试，覆盖嵌入式入门最核心的输入输出基础实验需求。额外设计的外壳结构包裹面包板与开发板的侧边与背部，既可以避免实验过程中桌面金属物件接触面包板背部引脚造成电源短路，也能减少插接杜邦线时面包板移位、开发板松动的问题，提升实验操作的稳定性。

　　设计过程中首先要匹配树莓派PICO的实际物理尺寸，开发板的排针间距严格遵循2.54mm标准间距，对应面包板的孔位中心距完全对齐，保证每一根排针都能顺畅插入面包板的弹片接触结构，不会出现插接过紧损坏排针、或者插接过松接触不良的问题。面包板的尺寸选型上，选用了常用的400孔半尺寸面包板，宽度刚好覆盖开发板两侧排针的跨距，两侧预留的信号孔位数量足够接入常用的外设模块，既不会因为尺寸过大占用过多桌面空间，也不会因为孔位不足无法满足常规实验的接线需求。安装边界的设计上，外壳的内槽尺寸完全贴合面包板的外部轮廓，侧边预留的缺口对应面包板的电源轨标识位置，不会遮挡正负极标识方便接线时识别；外壳背部设计有防滑胶垫安装位，放置在桌面时不会随意滑动，同时背部预留的散热间隙可以避免开发板长时间运行时热量堆积。

　　实际使用过程中，这套结构可以直接完成从基础的点灯实验、按键输入实验，到扩展外接传感器、驱动小型执行器的各类原型验证，比如外接温湿度传感器采集环境数据、驱动舵机实现角度控制、外接OLED屏显示数据内容，所有接线都可以在面包板上快速插拔修改，调整电路时无需焊接，大幅缩短原型验证的周期。设计时特意将LED与按钮的安装位置设置在面包板前端的空闲区域，接线时直接通过杜邦线连接到开发板对应的IO引脚，既不会遮挡开发板上的原有指示灯与复位按钮，也方便实验过程中直接观察LED状态、操作按钮，不需要额外调整元件位置。面包板内部的弹片接触结构采用标准的磷青铜材质设计，保证多次插拔杜邦线后依然保持可靠的接触压力，不会因为频繁接线出现接触电阻过大、信号传输不稳定的问题；开发板插接位置的两侧预留了足够的手指操作空间，需要取下开发板时可以直接从两侧施力拔起，不会因为空间过小碰乱已经接好的杜邦线。

　　对于刚接触嵌入式开发的学习者来说，这套集成化的结构可以省去单独选购面包板、开发板、基础元件再自行匹配安装的过程，拿到手就可以直接开始基础实验，避免因为元件选型不匹配、安装错位导致的实验故障；对于有经验的工程师来说，这套结构可以作为随身的快速原型验证载体，临时需要测试某个小型电路逻辑时，不需要临时搭建测试平台，直接在这套结构上接线就能快速完成功能验证，提升日常开发的工作效率。外壳的边角位置全部做了圆角处理，日常拿取时不会划伤手部，外壳的壁厚设计为2mm，既保证足够的结构强度，不会因为轻微摔碰就出现开裂，也不会因为壁厚过大导致整体结构过于笨重。
