多孔式小型面包板电路实验载体结构

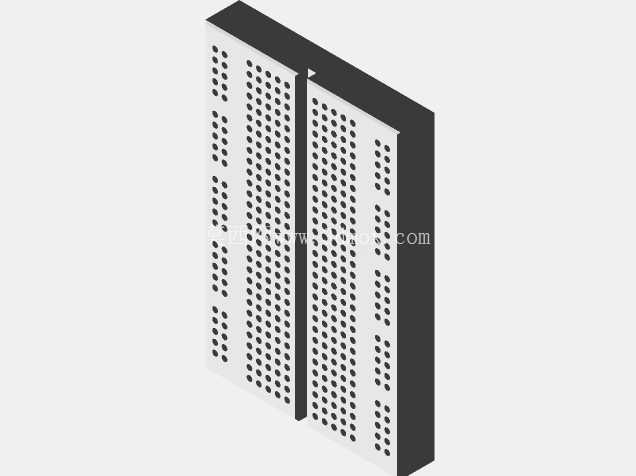

　　从结构设计逻辑来看，这款面包板采用分体式双列排布的孔位布局，中间预留的分隔槽刚好匹配双列直插芯片的引脚间距，两侧的长条形孔区可作为电源与接地的公共连接轨，每一个插孔内部都对应弹性接触结构，能保证插装的元器件引脚与内部导电条可靠接触，避免接触不良导致的电路故障。整体外形采用规整的长方体构型，侧边做了直角限位设计，多块同规格面包板可以通过侧边的拼接卡扣无缝拼接，扩展更大的电路搭建面积，适配不同规模的实验电路需求。孔位采用等间距矩阵排布，孔间距严格匹配标准2.54mm排针间距，能兼容市面上绝大多数直插式电子元器件的引脚尺寸，不会出现引脚过粗插不进、过细接触松垮的问题。日常电子电路实训场景中，这类多孔结构的小型面包板是入门级电路验证、原型搭建环节最常用的基础载体，不需要焊接工序就能快速完成元器件的插装与线路连接，广泛出现在高校电工电子实验室、创客空间原型验证区、小型电子研发工作室的日常操作场景里，适配直插式电阻、电容、二极管、三极管以及常规DIP封装集成电路的临时搭接需求，能帮助使用者快速验证电路逻辑，省去焊接拆焊的繁琐步骤，降低原型验证阶段的物料损耗。

　　面板表面做了哑光防滑处理，日常插拔元器件时不会因为手部打滑导致元器件弯折或者线路移位，背部为平整安装面，可以通过双面胶或者魔术贴固定在实验台、设备外壳表面，也可以通过预留的安装孔位用螺丝完成刚性固定，安装边界没有突出的卡扣或者冗余结构，能紧密贴合安装基面，不会出现晃动偏移。从实际使用的角度出发，这类面包板的孔位深度经过合理设计，既能保证元器件引脚插入后有足够的接触深度，不会因为轻微触碰就脱落，又不会因为孔深过大导致引脚插到底后难以拔出，日常更换元器件时只需要用手指捏住元器件本体垂直向上拔出即可，不需要借助额外的拔取工具。

　　面板上的孔位边缘做了微小的倒角处理，元器件引脚插入时能起到导向作用，即使引脚有轻微的歪斜也能顺利导入孔内，不会出现引脚顶在面板表面弯折的情况。双列分体的布局设计，让使用者在搭建运算放大器、单片机最小系统这类双列芯片电路时，不需要额外预留芯片跨接的空间，芯片可以直接跨接在中间分隔槽上，两侧的孔位刚好对应芯片两列引脚的扩展连接区，接线时线路走向更清晰，不容易出现接线错误，排查线路故障时也能顺着孔位排布快速梳理线路走向。

　　在实训教学场景中，这类小型面包板可以满足单节课的基础电路实验需求，从简单的LED点亮电路、三极管放大电路，到复杂的数字逻辑电路、小型单片机功能电路，都能在这块板上完成搭接验证，不需要额外准备焊接工具，适合刚接触电子电路的学习者反复练习电路搭建，熟悉不同元器件的连接方式与电路逻辑。对于研发阶段的原型验证来说，这种无焊接的连接方式可以快速更换不同参数的元器件，对比不同参数下的电路运行效果，大幅缩短原型调试的周期，不需要因为更换元器件就重新焊接电路板，降低调试阶段的时间成本。结构设计上没有多余的装饰性结构，所有的构型都服务于实际使用需求，规整的长方体外形方便收纳堆叠，闲置时可以多块叠放在物料盒中，不会因为外形不规则占用过多收纳空间。孔位的矩阵排布也方便使用者记录电路连接位置，调试过程中可以通过孔位的行列坐标快速定位连接点，提升故障排查的效率。面板材质选用绝缘性能优异的工程塑料，日常使用中不会出现漏电、静电击穿的问题，能有效保护实验者与实验电路的安全，表面的哑光材质也不会产生强光反射，长时间在实验台灯下操作也不会因为反光影响视线。
