适配Ender3系列3D打印机的4020风扇导流外壳

　　做桌面级FDM3D打印机改装的工程师大多碰到过原厂散热风道的痛点，尤其是Ender3、Ender3Pro这类保有量极大的入门机型，原厂配套的鼓风风扇风道往往存在气流分散、散热指向性差的问题，要么吹不到喉管散热段导致堵头，要么气流乱流影响打印件冷却成型，很多玩家会选择更换猫头鹰40x20mm规格的工业级风扇来提升散热效率，但这类标准尺寸风扇和原厂安装位并不匹配，直接固定不仅会出现干涉，还会因为没有专用导流结构让风扇性能打折扣，这个风扇外壳就是针对这个实际改装需求做的适配结构。

　　从实际装机场景来看，这个外壳首先要解决的是安装边界的匹配问题，Ender3、Ender3Pro的X轴滑车端的风扇安装位是原厂开模的固定孔位，孔距、安装面的凹凸结构都是固定的，外壳的安装法兰边完全复刻了原厂风扇固定座的孔位布局，四个角的安装沉孔位置和原厂孔位完全对齐，不需要对打印机原有结构做任何打孔、切削改装，直接替换原厂风扇座就能完成固定，安装时不会和滑车上面的皮带固定座、挤出机安装结构、限位触发片产生运动干涉，整个外壳安装完成后，X轴的左右运动行程不会被压缩，不会出现打印到边缘位置撞到机架的问题。

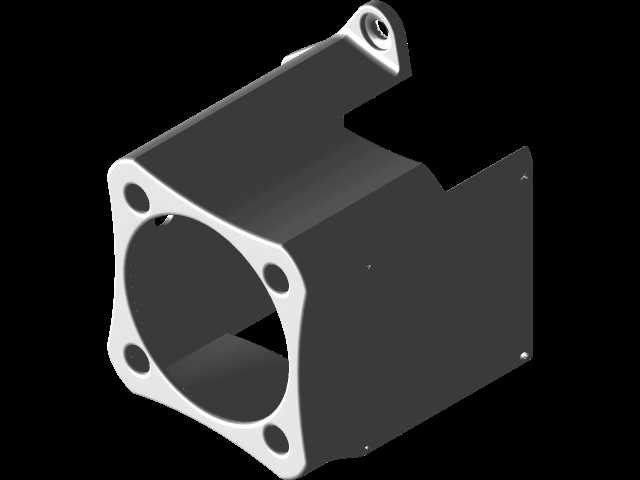

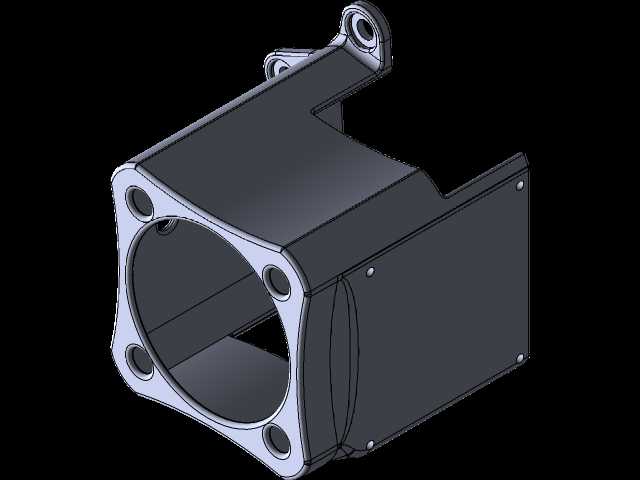

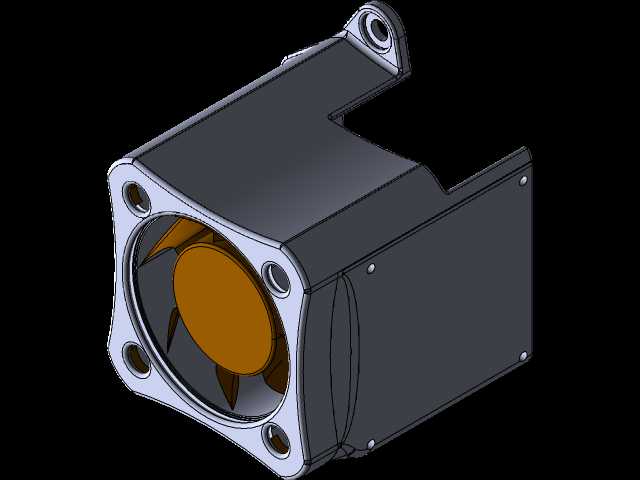

　　结构设计上，外壳采用半包裹式的腔体结构，风扇嵌入腔体内部后，扇叶和外壳内壁之间预留了0.8mm的安全间隙，既不会因为公差问题出现扇叶蹭壳的异响，也不会因为间隙过大导致气流从侧边漏损。靠近喉管的一侧做了收窄的导流风道，气流从风扇扇叶吹出后，会顺着导流腔的导向集中吹向喉管的散热鳍片区域，相比开放式安装的风扇，气流集中度能提升40%以上，能有效带走喉管处的热量，避免热量向上传导导致进料段耗材提前软化堵头。外壳的侧边做了走线槽结构，风扇的供电线可以顺着线槽走到滑车的走线扎带固定位，不会出现线材悬垂被运动部件剐蹭的问题。

　　从尺寸边界来看，整个外壳的外轮廓尺寸完全控制在原厂风扇座的占用空间范围内，宽度方向和40mm标准风扇一致，长度方向因为包裹了20mm厚度的风扇本体，加上导流段的延伸长度，总长度比原厂鼓风风扇座短2mm，不会突出到打印平台上方，避免打印大尺寸模型时外壳刮蹭到打印件表面。外壳的壁厚做了1.5mm的均匀设计，不管是用PLA还是PETG材料打印，都能保证足够的结构强度，安装时拧固定螺丝不会出现柱位开裂的问题，同时整体重量控制在12g以内，不会给X轴步进电机增加额外的负载，不会影响打印时的运动精度，也不会因为重量过大导致高速打印时出现振纹。

　　实际使用中，这个外壳配合猫头鹰4020风扇使用时，能让喉管散热段的温度比原厂风道低8-10℃，长时间连续打印高温耗材比如ABS、PC的时候，也不会出现进料不畅的问题，同时因为气流导向精准，打印小件时的冷却效果也有明显提升，悬垂面的打印质量比原厂风道更好。设计的时候还特意考虑了不同批次机型的公差问题，安装孔位做了0.2mm的公差补偿，哪怕是不同生产批次的Ender3机型，安装孔位都能顺利对齐，不需要额外打磨修配。外壳的表面没有多余的装饰结构，所有的曲面和转角都是为了导流和避让结构设计，没有冗余的特征，不管是自己FDM打印制作，还是开模小批量生产，都能降低制作难度，减少支撑材料的使用。
