适配桌面级FDM3D打印机的热端冷却风道结构

　　桌面级FDM熔融沉积成型3D打印机在长时间连续打印作业时，热端部位的温度控制直接决定成型件的打印质量，若热端热量向上传导至挤出段的冷端，会造成耗材提前软化膨胀，引发堵头、送料打滑、挤出量不足等常见故障，同时热端周边的喉管、送料齿轮等部件长期处于超温工况，也会加速非金属密封件、塑料结构件的老化速率，缩短设备整体维护周期。这款冷却结构正是针对这类痛点设计，专门适配Ender3、Ender3V2、Cr-10S5等市面上保有量极大的桌面级机型，作为热端部位的导流冷却部件使用。

　　从安装边界来看，该结构的内部容纳空间严格匹配404010mm规格的标准轴流散热风扇，这也是桌面级3D打印机热端冷却最通用的风扇选型，安装时风扇直接嵌入结构前部的预留安装位，不需要额外做转接支架或者修改原有设备的走线布局，结构上预留的安装孔位完全匹配对应机型原有的内六角螺钉安装尺寸，用户替换原有冷却风道时不需要重新打孔，也不需要更换紧固件规格，直接沿用设备原配的内六角螺钉即可完成固定，安装公差控制在0.2mm以内，避免出现安装错位导致的风道漏风、风扇震动异响等问题。

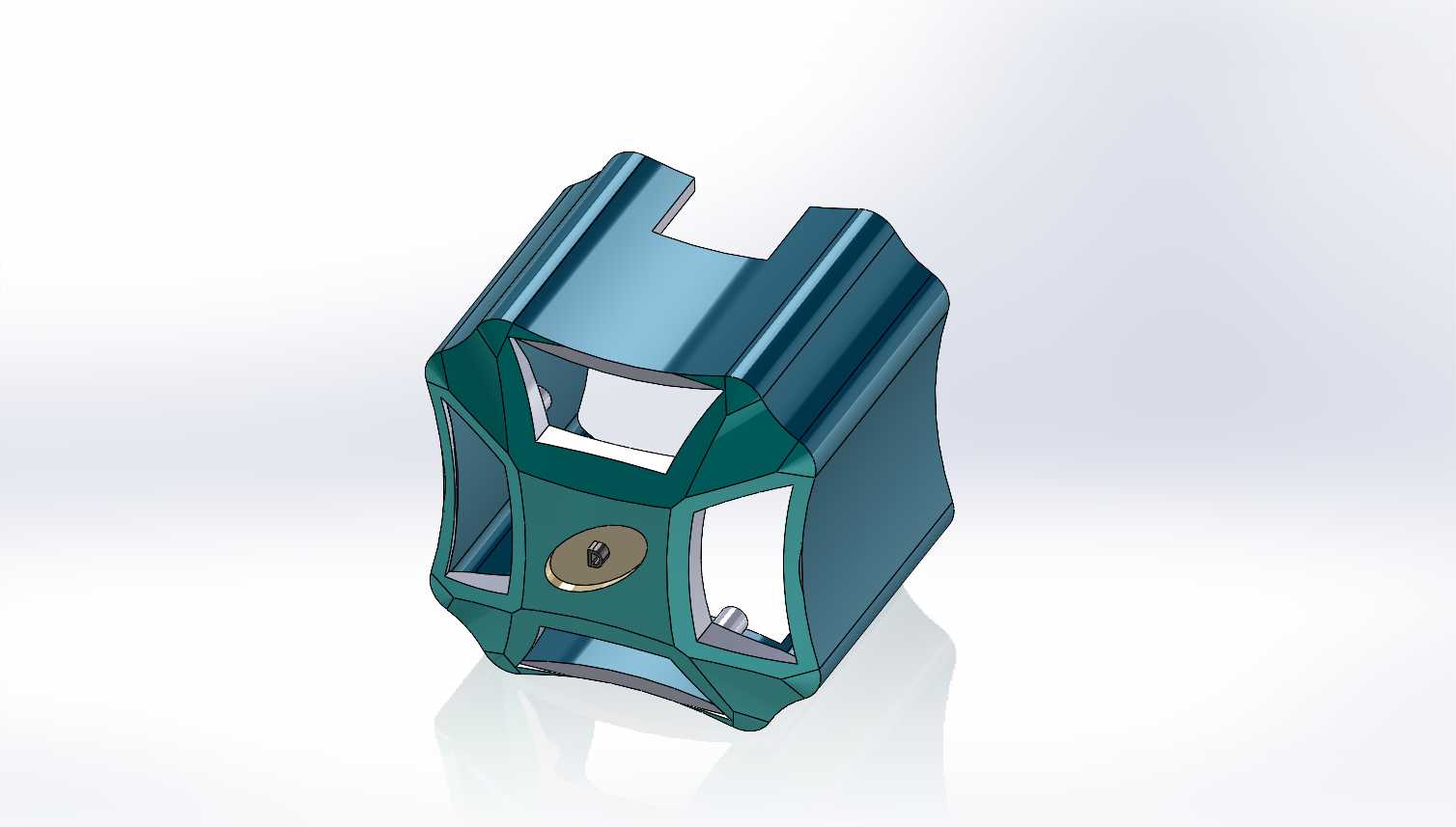

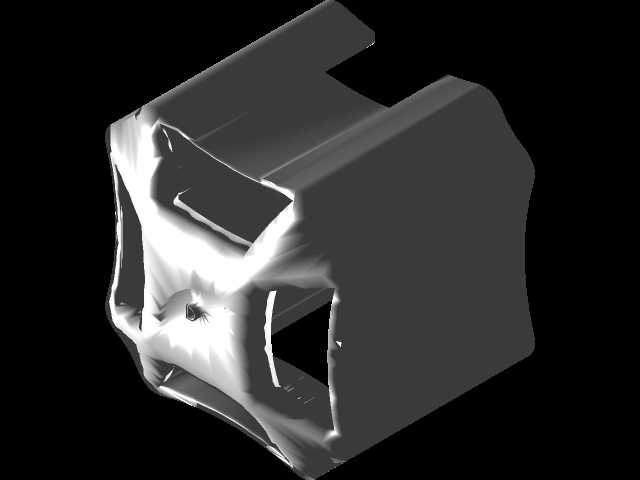

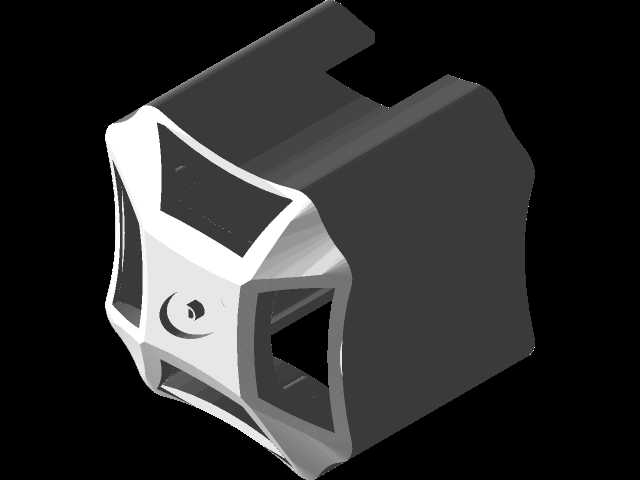

　　设计思路上没有采用常规的直吹式风道结构，而是做了多面镂空的导流框架设计，整体为多面围合的笼式结构，除了正对风扇的进风面之外，其余几个立面都开设了定向导流的窗口，气流从风扇进入风道腔体之后，会顺着内壁的导流面分流成多股定向气流，一部分气流直接吹向喉管的散热鳍片位置，带走热端向上传导的热量，保证冷端温度始终维持在耗材玻璃化转变温度以下；另一部分气流会顺着风道侧面的导流口吹向打印件的成型区域，在喷嘴挤出耗材的瞬间对熔融态耗材进行快速冷却定型，减少PLA这类易冷却耗材的垂丝、翘边问题，尤其是在打印悬空结构、小角度斜面的时候，定向气流的冷却能大幅提升成型面的光洁度，减少支撑拆除后的打磨工作量。

　　结构的外形做了圆弧过渡的切角处理，没有突出的尖锐棱角，在打印头快速移动做往复走位的时候，不会剐蹭到已经打印完成的模型凸起部位，也不会勾到打印平台上的耗材残丝；整体壁厚做了均匀化处理，不管是采用PLA还是PETG材料打印该风道结构，都不会因为壁厚不均出现打印翘曲、收缩变形的问题，结构上的加强筋都隐藏在内壁的导流面位置，既提升了整体结构的抗冲击强度，避免日常维护拆装时不小心摔落造成结构开裂，又不会额外增加风道的整体重量，不会给X轴的运动滑块增加额外的负载，保证打印头高速移动时的定位精度不会因为负载变化出现偏差。

　　实际应用场景中，不管是日常家用的桌面级打印机做小尺寸模型打印，还是小型工作室用多台同型号设备做批量件打印，这款冷却结构都能适配，不需要对原有设备的固件做任何修改，替换原有风道之后就能直接使用，气流的导流角度经过反复调整，不会出现气流直吹喷嘴造成喷嘴温度波动的问题，也不会因为气流分散导致冷却效率不足，在长时间连续打印超过20小时的工况下，喉管部位的温度能稳定维持在合理区间，不会出现耗材提前软化的堵头问题，成型件的层间结合力和表面质量都能保持稳定，对于经常打印大尺寸模型、需要长时间连续作业的用户来说，能有效减少打印中途因为散热问题导致的打印失败概率，降低设备维护的频次。
