可动式迷你乐高积木起重机组装结构

　　这款迷你积木起重机构件完全参照工程起重设备的核心运动逻辑做等比例缩放设计，整体采用工程塑料积木件拼接而成，所有运动副均保留真实起重机的动作自由度，没有做结构简化处理。从实际应用场景来看，这类结构一方面可以作为青少年机械结构认知的教学演示载体，拆解后能直观展示臂架变幅、吊钩起升的基础机械原理，另一方面也可作为桌面微缩场景的配套摆件，适配工业主题沙盘、积木场景搭建的配套组件需求，同时也能作为小型起重设备结构原理验证的缩比验证模型，用来快速验证臂架受力角度、吊点位置布局的合理性。

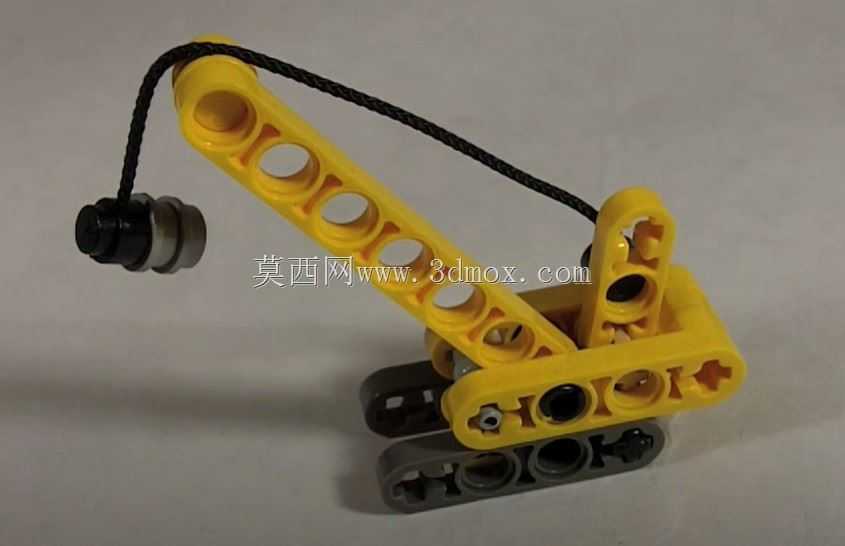

　　从功能特性来看，该结构完全还原了真实起重机的核心功能模块：底部采用履带式行走基座结构，两块长条形履带板通过底部连接轴与主体框架相连，可实现小范围的角度转动，模拟真实起重机履带行走、转向的动作逻辑；臂架部分采用带等距安装孔的长梁结构，通过底部铰接轴与基座支架连接，可绕铰接点实现0到75度的俯仰变幅，调整不同的作业半径；起升机构采用编织绳作为吊索，一端固定在臂架顶端的固定孔位，绕过臂架前端的导向结构后连接带配重块的吊钩组件，可通过手动调整吊索长度实现吊钩的升降动作，吊钩组件自带的金属配重块能保证吊索始终处于张紧状态，避免松脱。

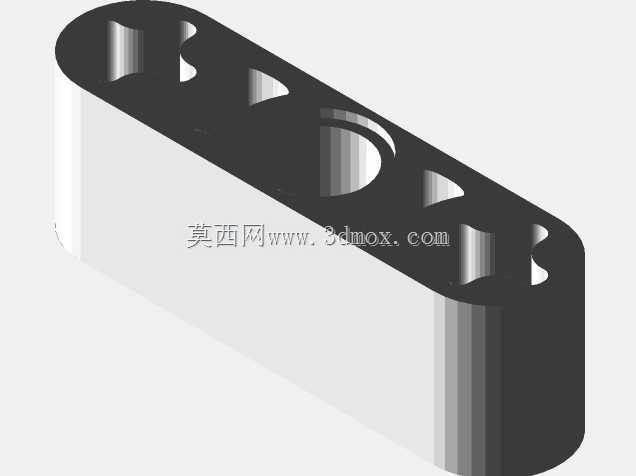

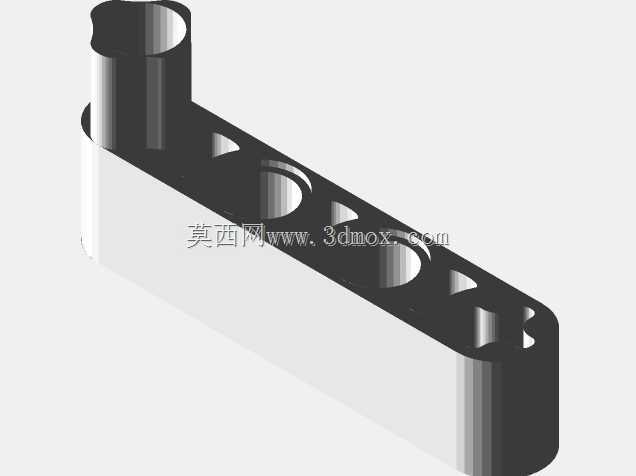

　　设计思路上，整个结构完全遵循积木零件的通用化设计原则，所有构件均采用标准孔位的积木件，没有定制化特殊零件，臂架上的等距圆孔一方面用于减轻臂架自身重量，另一方面也可作为附加构件的安装点位，比如可根据需求在臂架中部加装副臂、照明灯组等拓展组件；基座部分的支架采用三角稳定结构，两块垂直安装的积木件通过横向连接轴固定，为臂架铰接点提供足够的支撑强度，避免臂架俯仰时出现结构变形；吊索的走线路径完全贴合臂架侧面，不会与臂架的运动路径产生干涉，臂架俯仰过程中吊索可随臂架角度自然调整张紧度，无需额外设置张紧机构。

　　从外形尺寸与安装边界来看，整个结构组装完成后总长度不超过120mm，总高度在臂架最大仰角状态下不超过100mm，基座宽度约为40mm，整体占用桌面空间极小，可直接放置在常规展示台面上无需额外固定；安装边界方面，所有铰接点的转动间隙控制在0.1mm以内，臂架俯仰过程中不会出现左右晃动的情况，履带基座的底部接触面做了平整处理，放置在光滑平面上也不会出现倾倒，吊钩组件的最低下落位置距离基座底部平面约5mm，不会与放置台面产生刮擦；整个结构的所有连接点均采用卡扣式连接，无需额外粘接或紧固件，拆装过程不会对零件造成损伤，可反复拆装调整结构参数。

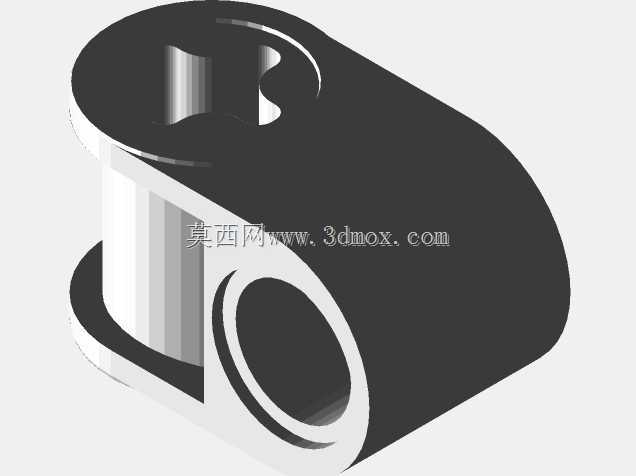

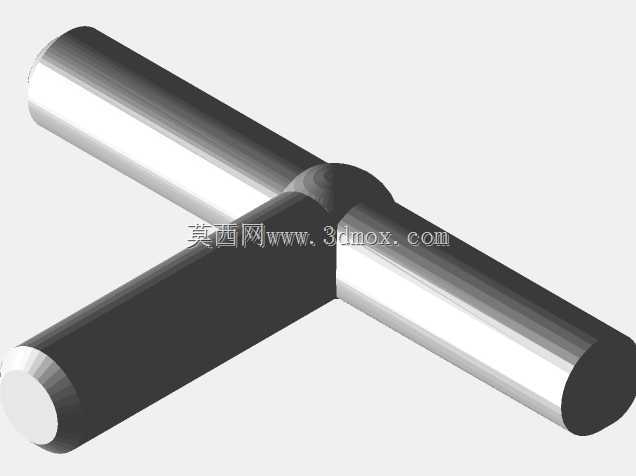

　　在结构细节处理上，臂架与基座的铰接点采用十字轴连接，配合轴套做轴向限位，避免臂架转动过程中出现轴向窜动；吊索与吊钩的连接点采用绕接固定方式，吊索端头嵌入吊钩组件的固定槽内，不会在起吊过程中出现滑脱；履带部分的每个履带节都通过销轴连接，可随地面起伏做小幅度的角度调整，虽然是迷你结构但依然保留了履带的柔性贴合特性。整个结构没有冗余构件，每个零件都承担对应的结构功能，既保证了运动功能的完整性，也控制了整体的零件数量，降低拼装难度的同时也能让拼装者清晰理解每个构件在起重作业中的作用。
