外啮合齿轮泵结构装配三维设计

　　在液压传动与流体输送场景中，外啮合齿轮泵是应用极为广泛的动力元件，这类元件依靠啮合齿轮形成的密闭容积变化完成吸排油动作，结构简单、体积紧凑、抗污染能力强，在机床液压站、工程机械供油系统、润滑系统、小型流体输送管路中都承担着核心动力输出作用。本次设计的齿轮泵采用典型的三片式壳体结构，即前盖、泵体、后盖通过周向均布的内六角螺栓完成锁紧密封，这种结构的优势在于加工工艺性好，泵体的内腔齿轮安装孔、前后盖的轴承安装位均可通过通用镗铣设备完成高精度加工，装配时无需复杂的专用工装即可保证齿轮副的啮合间隙控制在合理区间。

　　从功能实现逻辑来看，泵体内部的一对参数完全一致的渐开线圆柱齿轮是核心工作部件，主动齿轮通过伸出端的轴伸连接外部动力源，从动齿轮与主动齿轮啮合转动，当齿轮脱开啮合的一侧容积增大时形成局部真空，油液在大气压作用下进入吸油腔，随着齿轮转动，齿槽内的油液被带至压油腔一侧，齿轮进入啮合时容积减小，将油液挤压输出至系统管路。设计过程中重点考量了几个关键的工程边界：首先是齿轮的齿宽与齿顶圆尺寸匹配，齿宽过大容易导致齿轮受液压径向力变形加剧，齿宽过小则会影响容积效率，本次设计的齿宽参数匹配额定转速下的流量输出要求，同时在齿轮端面与前后盖之间预留了合理的轴向间隙，既避免间隙过大导致内泄漏增加，也防止间隙过小在热胀状态下出现端面磨损。

　　其次是安装接口的设计，泵体上下设置的带衬套安装耳座，其安装孔中心距、孔径尺寸均适配通用的安装支架规格，安装时可通过螺栓直接固定在设备的安装基面，无需额外加工转接板；轴伸端的尺寸匹配标准的联轴器规格，可直接连接电机或其他动力输出轴，减少传动环节的适配成本。在密封结构设计上，前后盖与泵体的结合面采用平面密封形式，加工时保证结合面的平面度要求，装配时配合密封垫即可实现高压下的静密封；齿轮轴伸出端采用骨架油封进行动密封，防止泵内油液沿轴向外泄漏，同时阻挡外部灰尘杂质进入泵腔内部。从流体特性适配角度，这款齿轮泵可适配常规液压油、润滑油等低粘度流体，额定工作压力覆盖中低压液压系统的使用需求，内部的卸荷槽设计可以消除齿轮啮合时的困油现象，避免困油导致的压力脉动、噪声增大和气蚀问题，提升泵的运行平稳性与使用寿命。在结构细节处理上，泵体侧面设置的定位销孔用于装配时保证前后盖与泵体的同轴度，避免装配错位导致齿轮轴卡滞；齿轮轴两端采用滑动轴承支撑，轴承的油槽与泵腔内部连通，可通过泵内输送的油液实现自润滑，无需额外添加润滑脂，减少日常维护工作量。

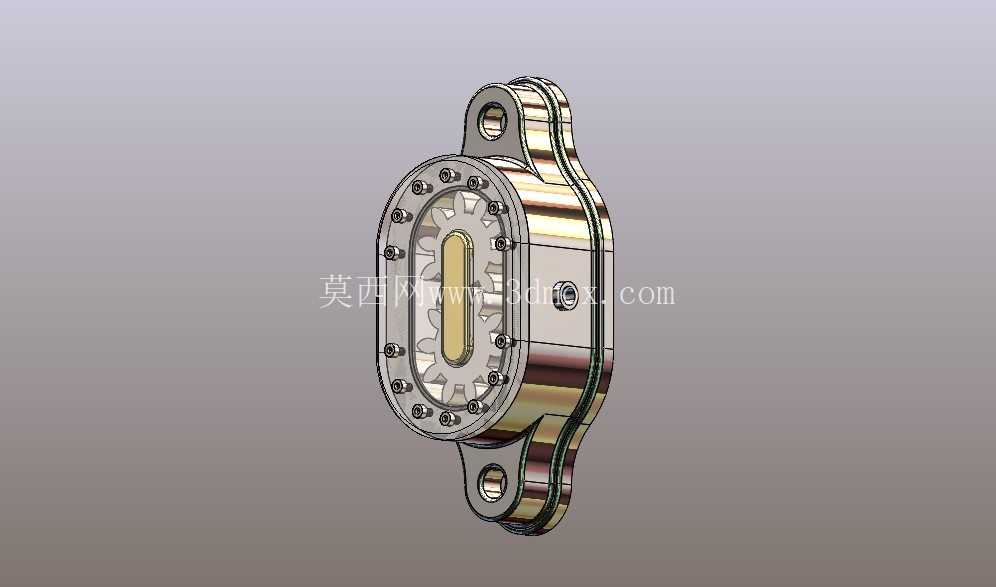

　　对于三维建模环节而言，整个模型完整还原了所有零件的装配关系，包括螺栓的预紧位置、油封的安装槽位、齿轮的啮合相位、轴承的配合公差带对应的尺寸关系，可直接用于装配干涉检查、运动仿真验证，也可作为液压系统教学演示、同类产品改型设计的基础参考。在实际选型应用中，这类齿轮泵常作为小型液压系统的动力源，搭配溢流阀、换向阀等元件即可完成简单的直线或回转动作驱动，也可单独作为润滑泵用于设备的集中润滑系统，为各个润滑点定量输送润滑油，其结构的可靠性直接影响整套设备的运行稳定性，因此设计过程中对各个配合面的尺寸公差、形位公差都做了对应考量，比如齿轮轴的同轴度、安装孔的位置度、结合面的平面度等，都在模型的特征设计中预留了对应的工艺基准，方便后续出工程图时直接标注公差要求。
