三齿轮啮合传动机构结构设计

　　这套三齿轮啮合传动结构，核心应用场景覆盖小型机电设备的动力分流、转速匹配环节，常见于桌面级自动化执行机构、小型动力传输模组、教学演示教具的传动单元搭建，也可作为精密仪器内部的减速或等速传动组件使用。从实际用途来看，这套结构通过三个不同直径齿轮的有序啮合，可实现单动力输入下的双路径动力输出，也可根据齿数配比调整输入输出端的转速比，满足小空间内的动力转向、扭矩分配需求，相比带传动、链传动结构，齿轮啮合的传动精度更高，无打滑丢转问题，适合对传动同步性有要求的工位使用。

　　功能特性层面，三个齿轮分别采用不同齿形参数匹配，啮合侧隙控制在常规传动允许的合理区间，既保证转动过程无卡滞，也不会因侧隙过大产生传动回差；齿轮中心距严格按照渐开线圆柱齿轮的啮合标准计算，保证齿面接触应力分布均匀，长期运转下齿面磨损均匀，不会出现局部偏磨导致的传动失效。安装基板采用平板式结构，所有齿轮的转轴均垂直固定在基板平面上，转轴与基板的配合采用过渡配合，保证转轴无径向窜动，齿轮转动过程中端面跳动量控制在小范围区间，避免齿面啮合错位。

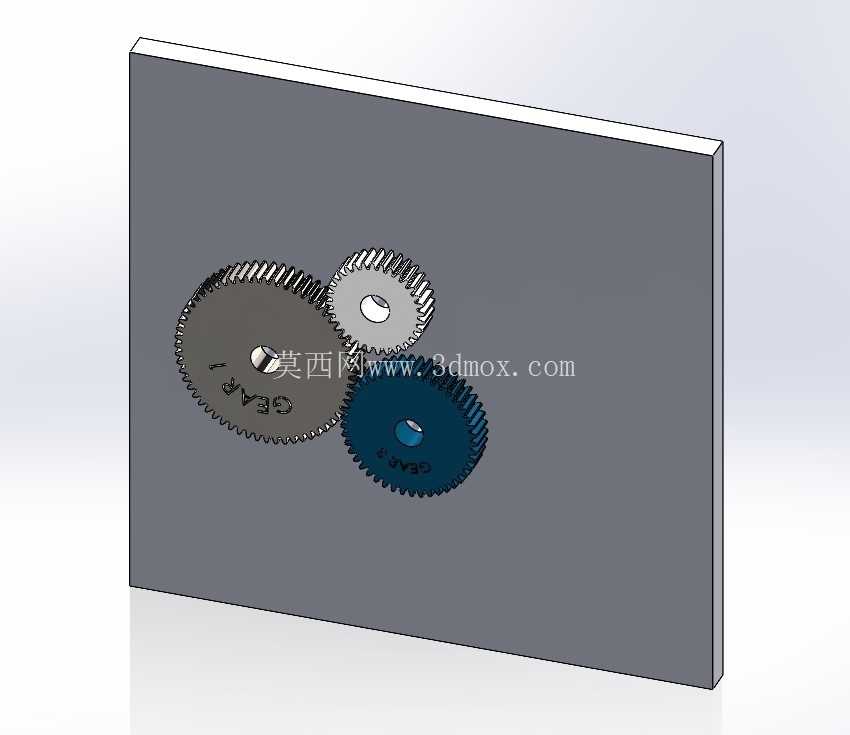

　　设计思路上，这套结构优先考虑了小空间内的传动布局合理性，三个齿轮呈三角排布，在有限的基板面积内实现了三级啮合传动，没有多余的冗余结构，整体结构紧凑；齿轮的齿宽参数统一，保证啮合时齿面接触面积充足，能够传递额定范围内的扭矩，不会出现齿面压溃问题；每个齿轮中心都设计了标准轴孔，可根据实际安装需求适配不同直径的输入输出轴，轴孔处可加装键槽实现周向固定，也可采用顶丝固定方式满足轻载传动需求。基板的边缘做了直角规整处理，四个角位可预留安装孔位，方便将整个传动模组固定在设备的安装基面之上，安装孔的孔距可根据实际设备的安装空间做适配调整，不会与周边其他结构产生干涉。

　　外形尺寸与安装边界方面，整套传动结构的整体厚度由齿轮厚度与基板厚度叠加决定，基板厚度满足转轴压装后的刚度要求，不会因齿轮传动的径向力导致基板变形；三个齿轮的外圆轮廓在基板平面上的投影均不超出基板边缘，安装时无需额外预留齿轮外圆的避让空间，可直接贴靠设备内壁安装；齿轮端面与基板表面留有微小间隙，避免转动过程中齿轮端面与基板产生摩擦损耗，降低运转过程中的阻力与噪音。实际装配时，需先将转轴压装到基板对应的安装孔位，再依次将三个齿轮套装到转轴上，调整齿轮啮合位置保证齿面啮合顺畅，转动输入齿轮时另外两个齿轮可无卡滞同步转动，无异常异响即为装配到位。这套结构可根据实际传动需求调整齿轮齿数配比，若需要更大的减速比，可更换不同直径的齿轮组合，只要保证中心距与啮合参数匹配即可，拓展性较强，适合小型传动方案的快速搭建与验证。
