直角弯臂式乐高科技积木连接梁

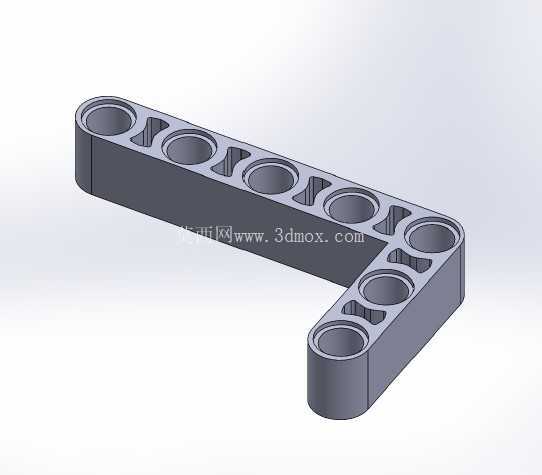

　　该零件对应乐高科技体系中常见的直角弯臂式厚孔梁，整体呈L形布置，一条长臂沿水平方向延伸，另一条短臂在端部向下弯折，两条臂段通过圆角过渡区连成一体，主要用于积木拼装结构中的拐角承载、框架搭建和多方向连接。

　　从实际使用场景看，这类弯臂孔梁常出现在教育机器人、机械原理演示装置、小型玩具起重机、夹持机构、行走底盘和桌面自动化模型中。直梁只能沿单一方向传递连接关系，而弯臂梁可以在一个零件上同时提供两个正交方向的安装孔位，使搭建者在转角位置不必叠加多个短梁和销钉，就能形成连续、刚性的骨架。对于教学场景，它能够直观表现平面框架中的拐角受力路径；对于玩具开发，它则适合作为机身侧边、机械臂关节基座、支架外轮廓和防护栏转角件。

　　结构上，零件采用科技积木厚梁的典型截面，梁体宽度与标准孔梁保持一致，厚度能够容纳十字轴销和连接销的插入深度。沿两条臂的中心线上分布有大圆孔，孔位间距遵循积木体系的标准节距，每个大圆孔可与销、轴套、十字轴或其他梁件配合。相邻大圆孔之间设置了三角形减重凹腔，这些凹腔并非单纯装饰：一方面去除梁腹多余材料，降低零件重量和注塑用料；另一方面保留孔周圆环和外侧壁的连续材料，使孔位在插拔销钉时仍具备足够的局部刚度。

　　大圆孔的内壁需要重点控制同轴度和孔径一致性。孔梁在拼装时经常反复拆装，若孔径偏小，连接销插入困难，还会产生较大的内应力；若孔径偏大，则销钉夹持力不足，框架受载后容易出现松动。孔端倒角可引导销钉进入，减少盲装时的对位时间。梁体外侧棱边采用圆角处理，既符合手持玩具的安全要求，也能避免应力集中在尖角处。

　　L形拐角是该零件的关键区域。长臂与短臂在此处交汇，弯矩、拉力和扭转作用都会通过转角传递，因此过渡区不能简单做成尖锐直角。模型中拐角外侧采用圆弧轮廓，内侧保留足够壁厚，使载荷从一条臂平滑传递到另一条臂。若将该件用于悬臂式支架，拐角附近通常是应变最大的位置；设计时应避免在过渡区开设额外缺口，也不宜让连接孔过于贴近弯折线，以保证孔带和侧壁能够共同承担弯曲载荷。

　　安装边界方面，零件的外轮廓宽度、孔中心节距和端面位置都应与标准科技积木体系匹配。长臂上的孔位适合串联其他直梁、齿轮座或滑块结构；短臂末端的孔位可作为铰接点，与摇臂、连杆、轮毂或支架端件连接。由于梁体为双侧对称孔带，销钉可从任一侧插入，装配方向较灵活；但在承受较大弯矩的位置，建议让相邻梁件覆盖至少两个孔位，而不是仅靠单孔销连接，以提高接头的抗转动能力。

　　建模时可先绘制L形中心线路径，再按标准厚梁截面拉伸成实体，随后在节距位置切除大圆孔，并在孔间建立三角形减重腔。拐角处需要单独检查实体是否完全合并，避免长臂与短臂之间出现隐性接缝。孔壁、外侧面和减重腔底部的壁厚应尽量均匀，这对后续采用注塑工艺生产尤为重要；壁厚突变会导致冷却不均，引起缩痕或翘曲。若用于3D打印，则应关注孔道方向和层纹对销钉配合的影响，水平放置时孔形精度较好，但支撑可能进入减重腔；竖直放置时表面稳定，却可能使横向孔道强度下降。

　　该零件的功能价值在于用一体化弯梁替代多件拼接转角。它不仅减少了装配零件数量，也提高了拐角框架的重复定位精度。在机械教具中，学生可以通过它理解梁系结构、节距孔位、销钉配合和弯矩传递；在玩具产品开发中，设计师可利用其标准接口快速搭建可动机构和外观骨架。整体结构简洁，孔位规则，受力路径明确，是科技积木拼装中兼具连接、支撑和转角过渡作用的基础零件。
