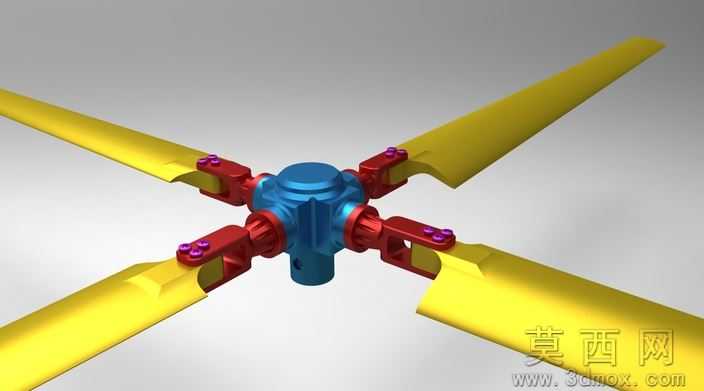

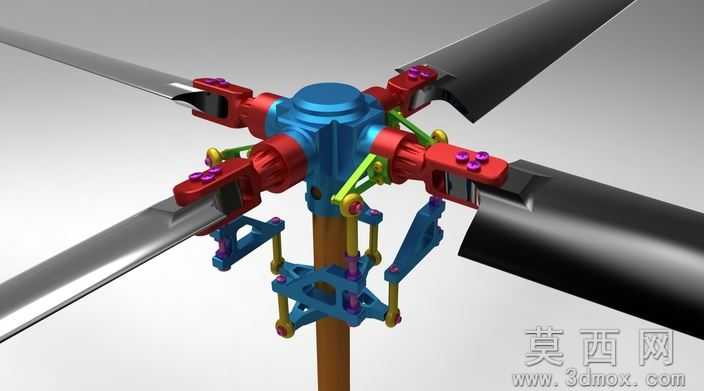

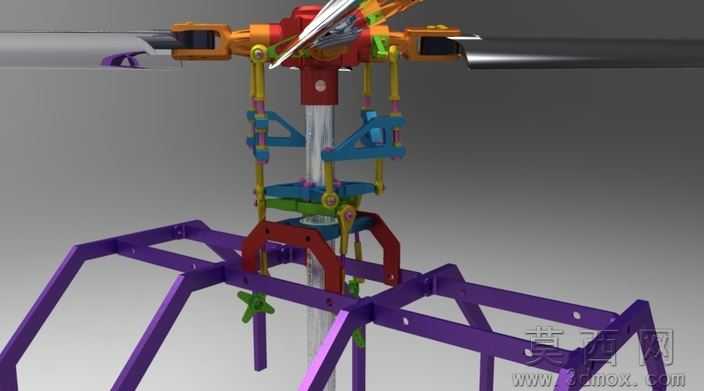

RC遥控直升机转子装配结构三维模型

本模型为RC遥控直升机核心转子系统完整装配结构，建模阶段采用自顶向下的设计思路，先完成中心主轴的基准定位，再依次搭建桨夹组件、变距拉杆、倾斜盘、相位臂、舵机安装座等核心零件，每一个零件的配合关系都经过反复校验，确保装配后无干涉错位问题，所有零件的特征建模均保留完整参数化历史记录，方便后续根据不同机型需求调整尺寸参数。参数设计层面，模型严格匹配400毫米级主桨叶的适配需求，中心主轴直径、桨夹安装孔位、变距拉杆行程范围、倾斜盘偏转角度都按照航模实际飞行的力学要求设定，各铰接位置预留了合理的活动间隙，既保证结构运动顺畅，又避免虚位过大影响飞行操控精度，整体机架安装接口也对应常规450级航模直升机的机身固定位设计，可直接适配多数主流RC直升机改装升级需求。渲染材质方面，模型针对不同零件的实际材质做了区分设置，金属结构件采用阳极氧化彩色铝合金材质，分别赋予红、蓝、橙、紫等不同的金属漆面效果，清晰区分不同功能组件，传动拉杆、连接销轴采用亮面镀铬金属材质，桨叶部分采用半透明碳纤维复合材质，机架部分采用紫色哑光工程塑料材质，渲染后各部件辨识度极高，可直观展示转子系统的分层装配关系。结构原理上，该转子系统完整实现了RC直升机的总距与周期变距功能，中心主轴传递主电机的旋转动力，倾斜盘通过舵机驱动实现上下移动与角度偏转，带动变距拉杆拉动桨夹绕铰接点转动，从而实现主桨叶的桨距变化，既可以通过总距调整控制直升机的升力大小，也可以通过周期变距控制直升机的前后左右飞行方向，所有运动副的连接关系都完全还原真实航模的机械传动逻辑。软件兼容层面，模型提供原生SolidWorks格式文件，同时附带STEP/IGES通用中间格式文件，可兼容UG、Pro/E、Catia等绝大多数主流三维CAD软件，无需额外转换格式即可直接打开编辑，也可导入各类仿真软件做运动学、力学仿真分析，模型装配体层级清晰，零件命名规范，方便使用者快速查找对应组件。研发教学应用层面，该模型既可以作为航模爱好者改装升级RC直升机的设计参考，帮助爱好者理解直升机转子的变距工作原理，也可作为机械专业相关课程的教学案例，用于讲解空间连杆机构、铰接运动副、航空传动结构的相关知识，还可用于3D打印制作定制化改装零件，快速验证不同结构设计的实际飞行效果，为航模研发、机械原理教学提供直观的三维数字化参考。
