CATIA建模300特技飞机三维数模

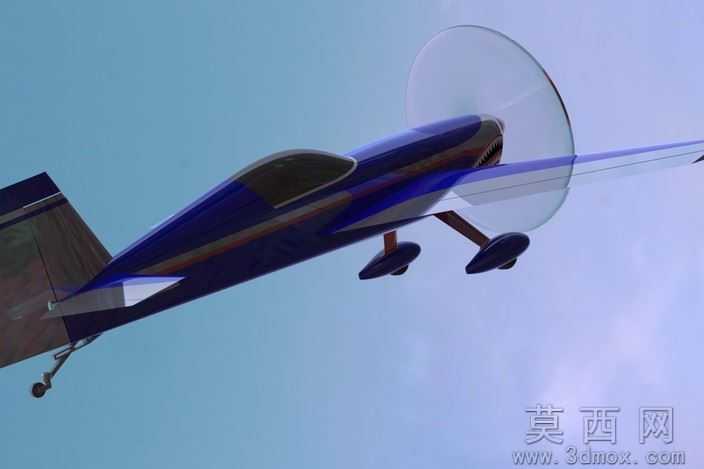

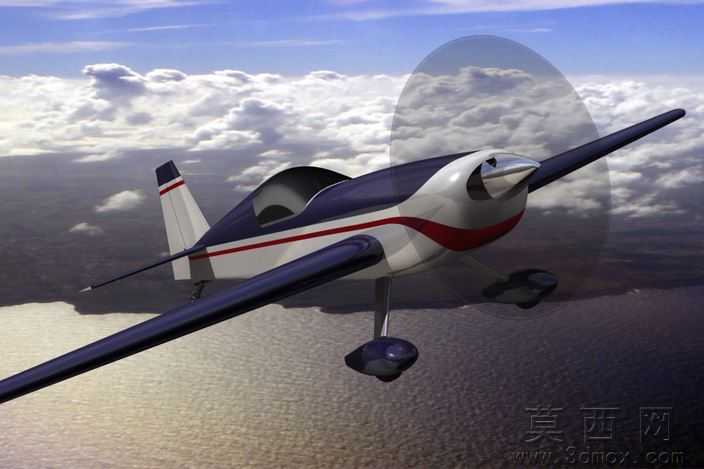

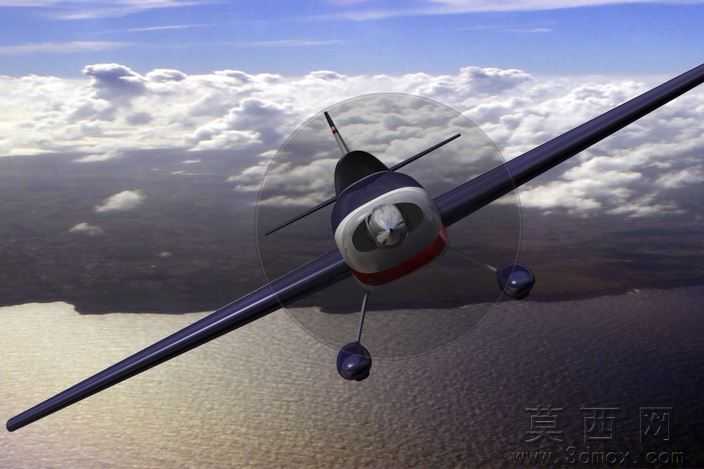

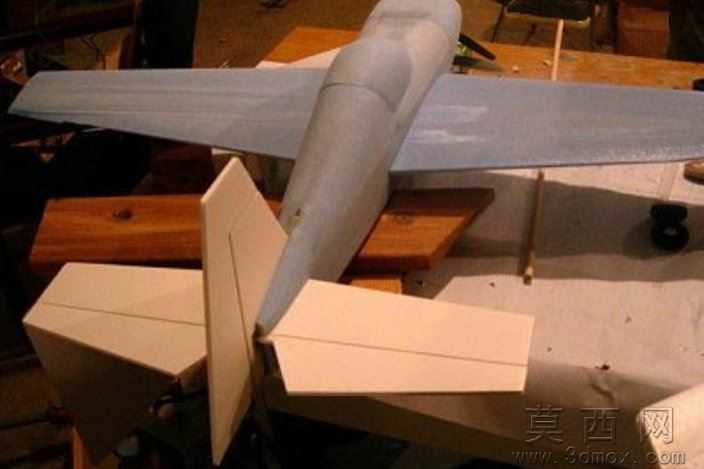

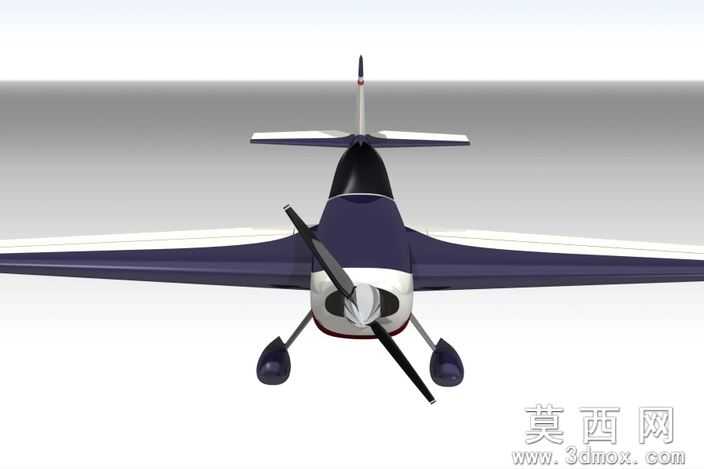

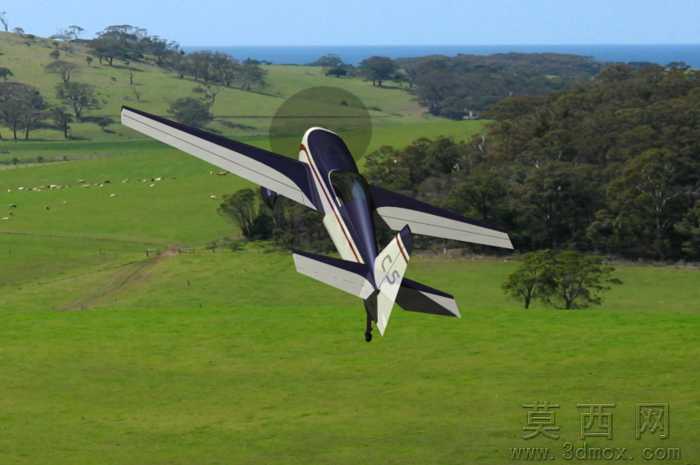

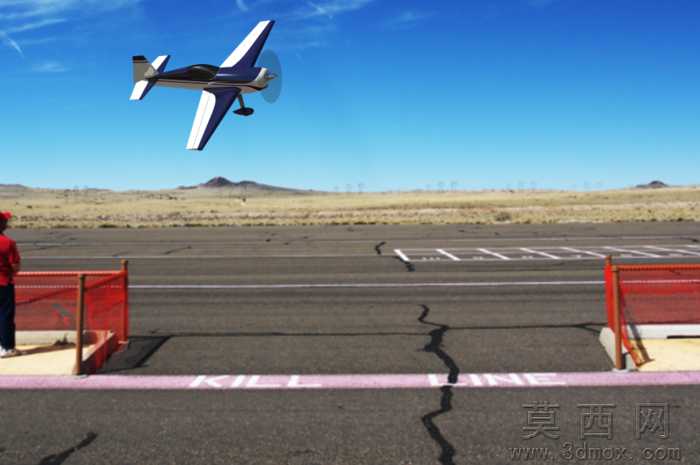

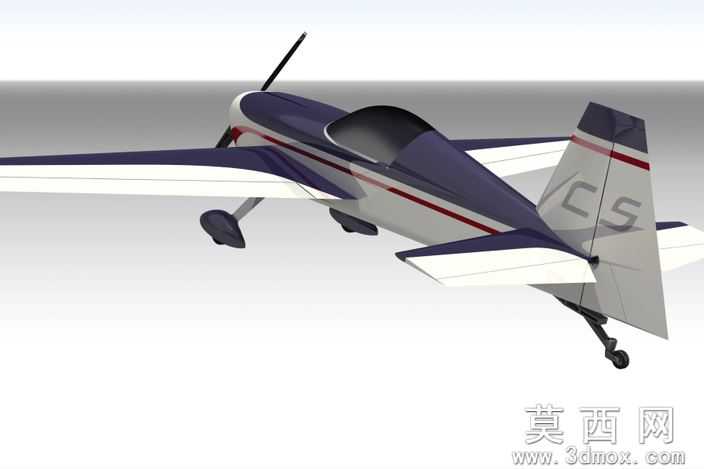

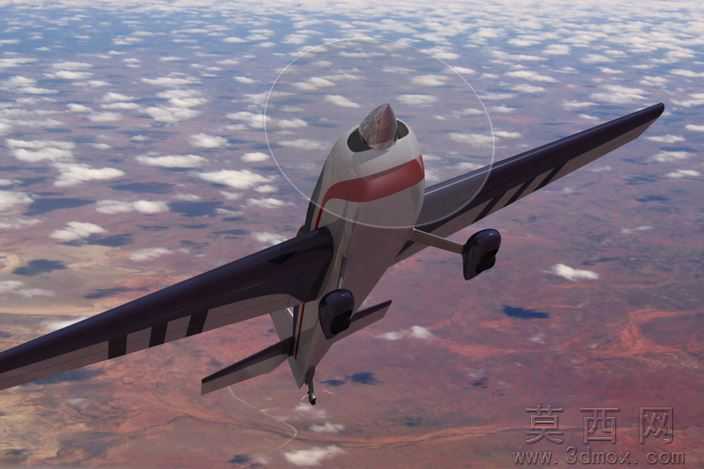

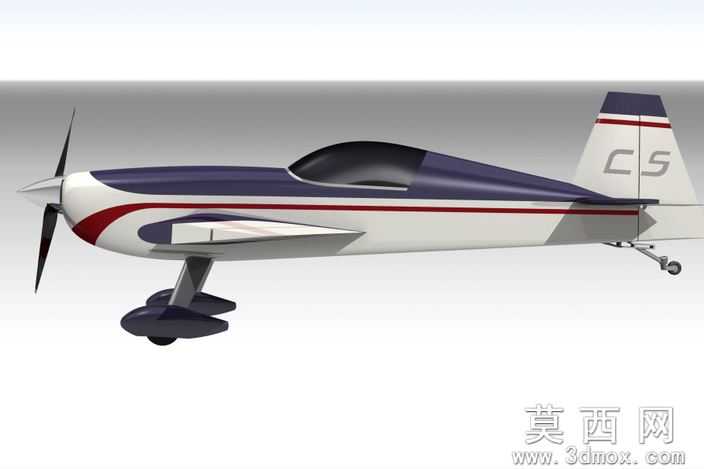

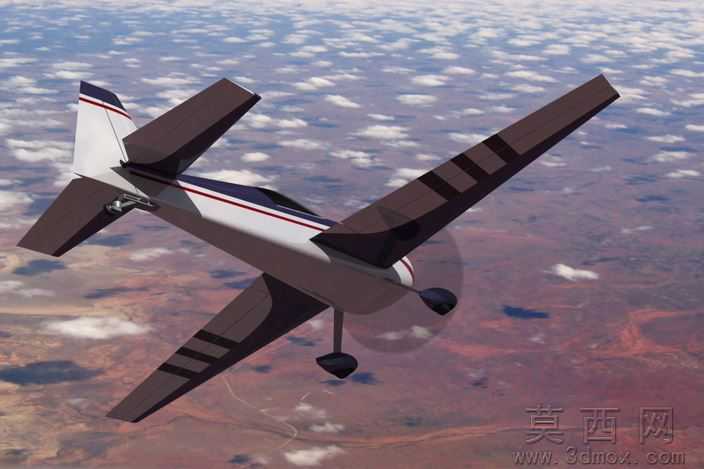

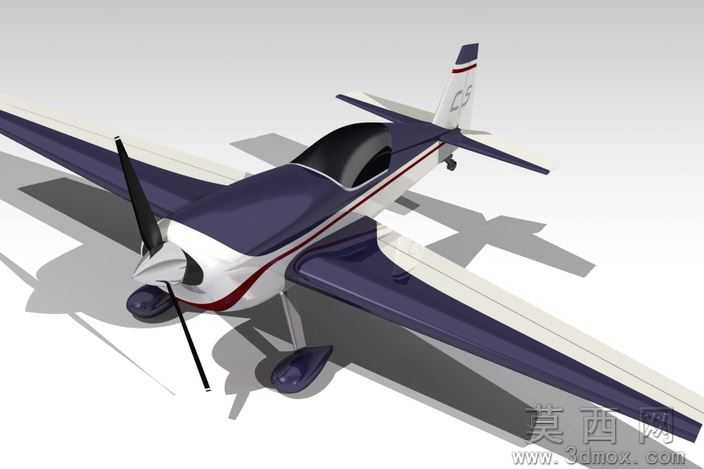

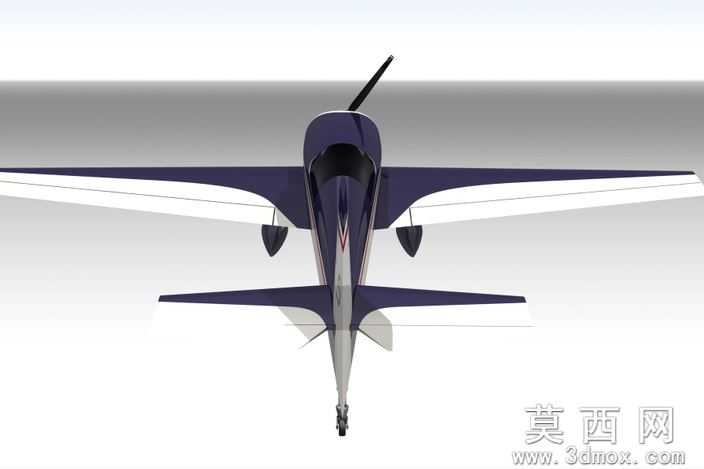

本款300特技飞机三维模型采用CATIA软件完成全参数化建模，建模流程遵循航空飞行器正向设计逻辑，首先以真实特技飞机的气动外形参数为基准绘制机身、机翼、尾翼的基准草图，通过多截面曲面、扫掠、桥接等曲面命令完成整机气动外形的光顺构建，确保曲面曲率连续无突兀折角，符合特技飞行的低阻气动需求；随后通过实体加厚、布尔运算完成机身内部承力结构、起落架安装位、螺旋桨基座的实体建模，每一个结构特征都保留完整的参数化建模历史，方便后续根据设计需求调整翼展、机身长度、尾翼角度等核心参数。参数设计层面严格参考同级别特技飞机的真实比例，还原下单翼布局、后三点式起落架、前置两叶螺旋桨、单座座舱的经典特技飞机结构，机翼的翼型采用对称特技翼型，尾翼包含垂直安定面与水平升降舵，各部件的装配约束完全按照真实飞机的连接逻辑设置，可实现舵面偏转、螺旋桨旋转的运动仿真演示。渲染材质部分，机身主体采用亮面白紫拼色航空烤漆材质，添加红色装饰拉花还原真机涂装效果，螺旋桨采用哑光黑色碳纤维复合材质，座舱盖采用高透亚克力材质并添加轻微反射效果，起落架轮胎采用黑色橡胶材质，金属部件添加轻微磨砂金属质感，渲染时设置柔和的影棚环境光，投射出清晰的落地阴影，完整呈现飞机的外形质感与结构层次。结构原理上，模型完整还原特技飞机的气动布局逻辑，下单翼设计提升飞行滚转灵敏度，后三点起落架适配特技起降场景，前置螺旋桨提供拉力，垂直尾翼保障航向稳定性，水平尾翼控制俯仰姿态，副翼结构设置于机翼后缘，可直观展示特技飞机完成横滚、筋斗、倒飞等特技动作的气动控制基础。软件兼容方面，模型除原生CATIA格式文件外，还导出了STL、STEP、IGES三种通用三维格式，可兼容SolidWorks、UG、Pro/E、AutoCAD等绝大多数主流三维设计软件，STL格式可直接导入切片软件用于3D打印制作实体航模，STEP、IGES格式可保留装配结构用于后续的结构仿真、气动分析工作。研发教学应用层面，该模型可作为航空航天类专业的飞行器结构设计课程教学案例，帮助学生理解轻型特技飞机的外形设计逻辑与结构组成，也可作为航模爱好者设计制作特技航模的参考数模，还可用于航空科普场景的三维演示素材，同时也能为轻型运动飞机的概念设计提供外形参考，辅助设计人员快速完成方案迭代。
