内六角扳手收纳置物支架结构设计

　　这款置物支架的设计初衷，是解决机加工、装配工位上小型手动工具零散摆放、取用效率低的痛点，在日常设备维保、产品组装的作业场景里，作业人员往往需要频繁取用不同规格的内六角扳手，同时还要随手放置拆卸下来的螺母、螺栓、读数卡等小零件，传统的工具盒要么分层过深拿取不便，要么没有分区容易混放，找对应规格的工具往往要耗费不少时间，这款支架就是针对这类工位需求做的定向结构设计。

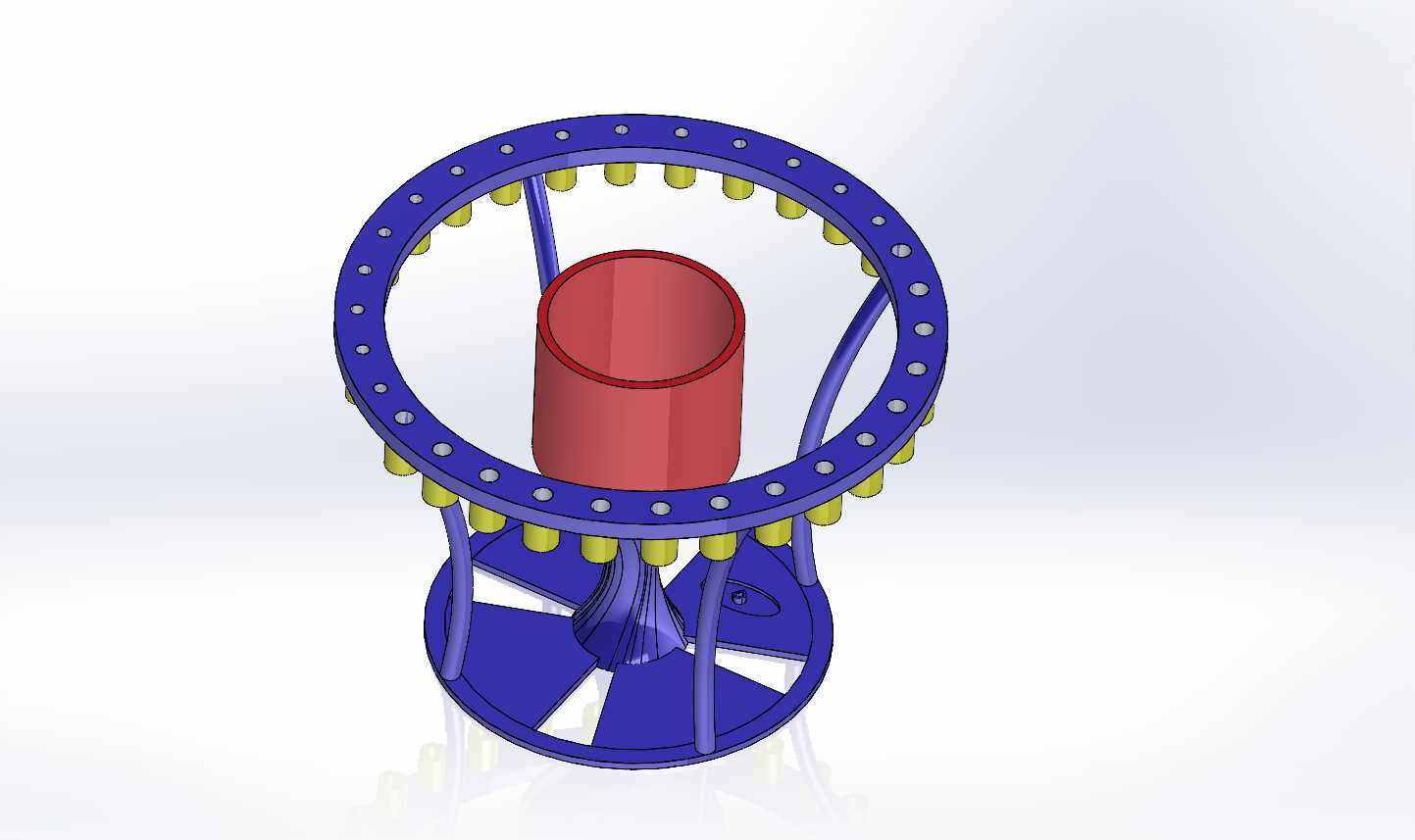

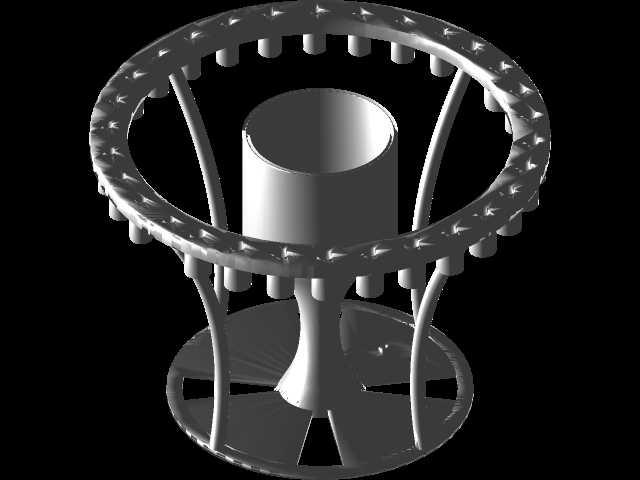

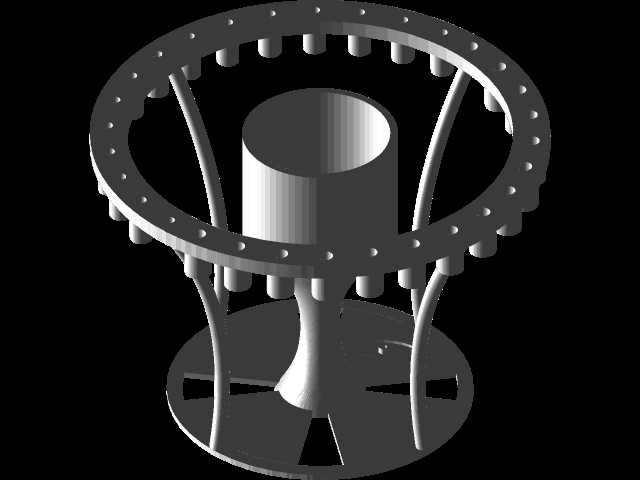

　　整体采用上下双层环形支撑的框架结构，上层环形圈沿周向均匀排布了多组弹性卡位，每个卡位对应适配M6及以下规格的内六角扳手，卡位的内径做了梯度设计，从最小的1.5mm规格到M6对应的规格依次排布，作业人员可以按照常用规格顺序插放，拿取时不需要翻找，伸手就能拿到对应尺寸的扳手，卡位采用带轻微抱紧力的结构，扳手插放后不会因为工位的轻微震动滑落，同时插拔的阻力控制在单指可操作的范围，不需要额外施力就能取放。

　　支架中间的杯状容器是核心的置物区域，深度设计为120mm，内径80mm，足够容纳常规作业中拆卸下来的标准件、小型测量工具甚至临时放置的笔、记号笔等辅助用品，容器底部做了圆角过渡，不会积存细小的铁屑或者杂物，清理的时候直接倒出即可，不需要额外抠挖边角。支撑结构采用三根均匀分布的曲面支杆连接上下层环形结构，支杆的弧度做了力学优化，在保证整体支撑强度的前提下，尽可能减少材料占用，同时不会遮挡中间置物区域的取放空间，下层底座采用带缺口的圆盘结构，缺口位置对应工位上常见的台虎钳边缘、工作台挡边位置，可以直接卡靠在工位边缘，避免支架被误碰滑落，底座的底部做了0.8mm的浅凹槽，可以粘贴防滑胶垫，放在光滑的工作台面上也不会轻易移位。

　　从安装边界来看，这款支架整体最大外径为220mm，总高度180mm，占用的工作台面面积不到A4纸的一半，不会过多占用本就紧张的工位操作空间，不需要额外的螺栓固定，直接放置即可使用，也可以根据工位需求在底座的预留孔位加装螺丝，固定在工具墙或者移动工具车上，适配不同的作业场景。结构上所有的棱边都做了R2以上的圆角处理，没有尖锐的边角，避免作业人员拿取工具时被划伤，所有的壁厚统一设计为2.5mm，不管是采用3D打印制作小批量试用件，还是采用注塑工艺批量生产，都能满足成型工艺的要求，不会出现壁厚不均导致的缩痕、变形问题。

　　在实际的车间应用中，这类支架除了放置在内六角扳手的装配工位，也可以放在质检工位用来插放针规、小塞尺等量具，中间的杯状容器可以放置不合格品标识、小型测量表头，拓展性很强，周向的卡位如果不需要放置内六角扳手，也可以插放螺丝刀、六角匙等其他带杆状手柄的小型工具，适配性比较广。设计的时候特意没有做固定的规格标识刻印，用户可以根据自己的工具排布习惯自行粘贴标识贴，避免因为固定标识限制了使用场景，上层环形圈的卡位数量设置为24个，覆盖了绝大多数日常作业会用到的内六角规格，包括公制的1.5mm到6mm全系列，以及常用的英制对应规格，不会出现卡位不够用的情况。

　　整体结构没有易损的活动部件，一体成型的结构不需要额外装配，拿到就可以直接使用，长期使用也不会出现连接件松动、卡位失效的问题，支杆的曲面设计不仅提升了结构强度，也让整体外观不会过于生硬，放在整洁的现代化生产工位上也不会显得突兀，相比传统的金属工具架，这款支架的重量更轻，整体重量不到300g，挪动位置的时候非常方便，不会因为过重刮花工作台面。
