PETG耗材FDM打印校准温度塔结构

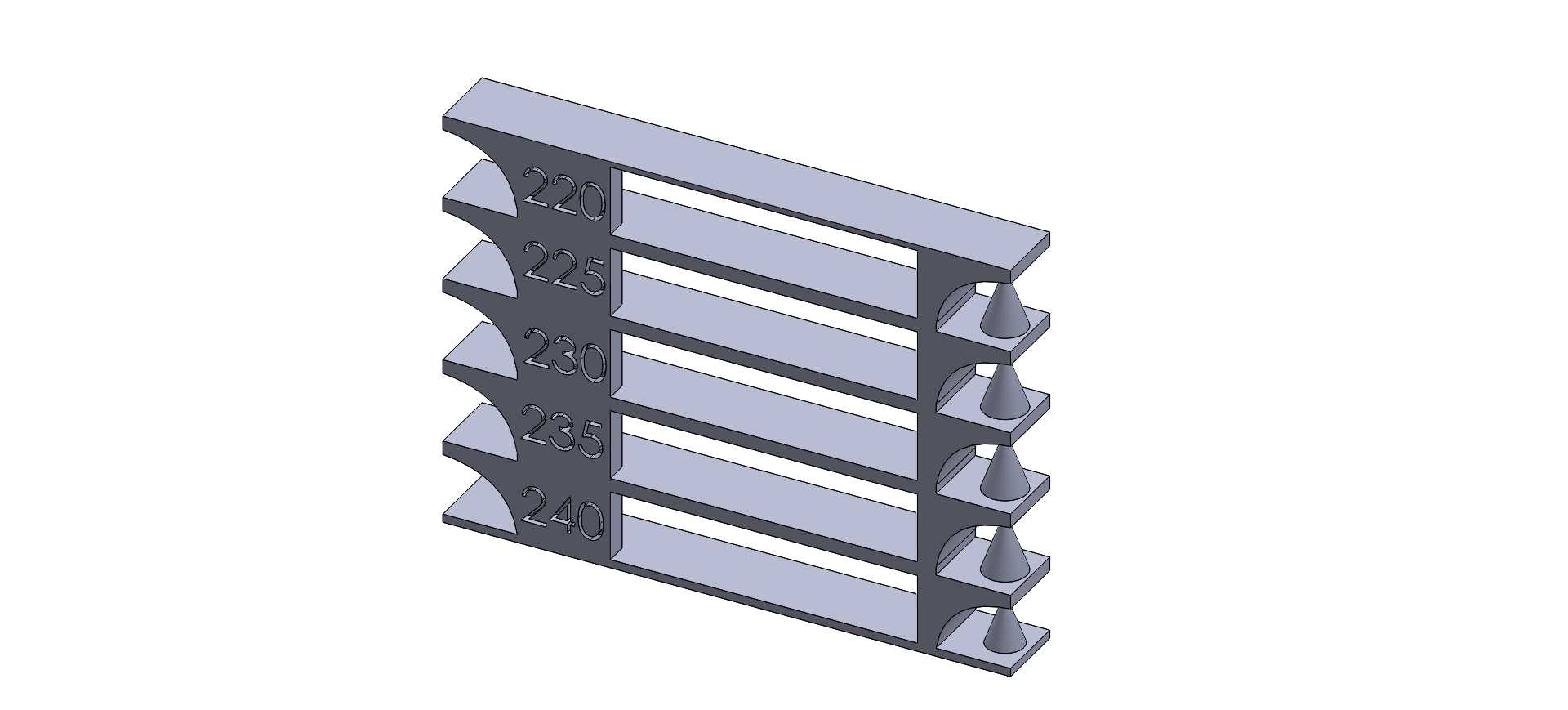

　　日常做FDM工艺调试的时候，耗材温度适配是绕不开的环节，尤其是PETG这类耗材，不同批次原料的熔指波动、不同厂家的配方差异，都会让最佳打印温度出现上下浮动，靠经验值盲打经常会出现层间结合差、拉丝严重、溢料堵头或者冷却变形的问题，专门的温度校准塔就是为了快速锁定适配参数做的结构。这个塔体采用阶梯式分层排布，每一层对应一个温度区间，从220℃到240℃每5℃划分一个测试段，每个温度段都做了独立的悬垂测试尖锥、水平桥接结构和数字标识，打印过程中可以通过切片软件设置逐层变更温度指令，一次打印就能完成全温度区间的成型效果验证，不用反复打小样浪费耗材和时间。设计的时候特意把每个温度段的测试特征做了统一：侧边的锥形悬垂结构角度固定为45度，

　　用来观察不同温度下PETG的垂流程度，温度过高的时候锥尖会出现明显的融塌挂丝，温度过低则锥面会出现层纹粗糙、缺料断层的问题；每层之间的水平横梁长度统一，用来测试跨桥成型能力，合适温度下横梁底面平整无下垂，温度偏高会出现横梁中部下坠、拉丝粘连，温度偏低则横梁会出现填充不足、容易断裂的情况；侧面压印的温度数字做了0.2mm的凸起深度，能直观反映不同温度下的细节表现力，温度过高字边会出现融边模糊，温度过低则数字棱角缺失、填充不实。整个塔体的安装边界做了统一规划，底座宽度控制在60mm以内，深度40mm，总高度不超过120mm，放在常规220*220成型尺寸的打印机平台上不需要额外调整位置，底座做了1mm厚度的平底结构，

　　不用加额外支撑就能直接贴平台打印，所有测试特征都沿着塔体单侧排布，打印完成后不用拆解就能直接观察每一段的成型效果，对比的时候不用反复翻转零件。实际使用的时候，只需要在切片软件里按照每层的高度设置对应的温度节点，从底层到高层依次对应从高到低的温度区间，打印完成后依次观察每个温度段的悬垂尖锥成型度、桥接面平整度、细节清晰度、层间结合强度，就能快速筛选出当前批次PETG耗材最适配的打印温度，比单独打印多个温度方块节省至少60%的测试时间，也能避免因为参数不对导致的整批零件打印报废。结构上特意规避了需要支撑的设计，所有悬空特征的角度都控制在FDM工艺自支撑角度范围内，测试过程中不会因为支撑拆除影响测试面的观察效果，

　　每个温度段之间做了2mm的间隔槽，避免不同温度段的成型效果互相干扰，观察的时候边界清晰不会混淆。另外在塔体的连接筋位置做了等宽的加强结构，打印过程中不会因为温度变化导致的内应力出现层间开裂，整个测试件打印完成后结构完整，不会因为搬运或者观察出现断裂破损，能长期留存作为同批次耗材的参数参考样件。
