Ender3备用PSU外置安装机柜结构设计

　　在桌面级FDM3D打印设备的日常改装与长期运维场景中，原厂内置电源的散热局限、仓内热量堆积对打印精度的干扰、电源故障时的拆装维护难度，一直是不少用户遇到的共性问题，这款外置PSU机柜正是针对Ender3系列设备的电源外置改装需求开发的结构件，适配原厂标配的P360W24V规格库存电源，同时预留了足够的尺寸调整余量，可适配同功率段不同外形尺寸的开关电源单元。

　　从实际使用场景来看，将电源移至设备仓外安装，首先可以切断电源工作产生的热量向打印仓内传递的路径，避免仓内温度异常波动导致的PLA等耗材打印件翘曲、层间结合力下降问题，同时电源本身处于开放通风的外部环境，自身散热效率大幅提升，长时间连续打印时的电源负载温升可降低15℃以上，有效延长电源元件的使用寿命，也减少了仓内高温带来的电子元件老化加速风险。

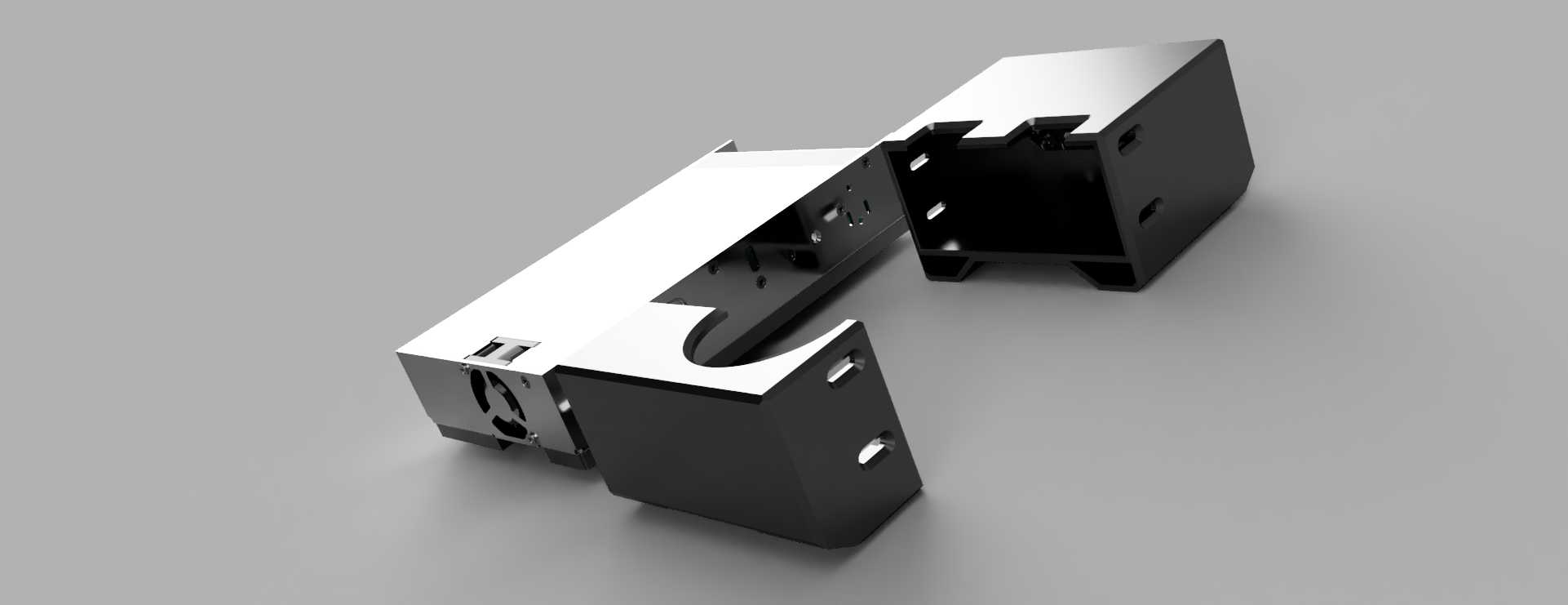

　　结构设计层面，这款机柜采用分体式拼接结构，分为主体容纳仓、前端面板、侧端固定卡扣三个核心部分，主体仓内部设置了对应电源安装孔位的定位柱，不需要额外制作转接支架，就可以直接将电源通过螺丝固定在仓体内，安装时不需要对原有电源进行破坏性改装。电源连接器位置预留了常规DC5.5x2.1mm规格的插孔位，同时孔位周边做了10mm的平面冗余区域，如果用户使用其他规格的电源输出接口，只需要简单修整孔位尺寸就可以适配，不需要重新制作整个机柜结构，适配灵活性较强。

　　针对3D打印的工艺特性，这款结构件在设计时充分考虑了FDM工艺的成型限制，所有竖直面均设置了1.5度的脱模斜度，没有超过45度的悬空结构，打印时只需要在卡扣位置、面板开孔位置添加少量垂直方向支撑即可，不需要做全件支撑，大幅减少打印耗材的浪费，同时降低后期支撑拆除的打磨工作量。打印参数适配方面，结构壁厚统一设置为2.4mm，适配0.4mm或0.6mm直径喷嘴的打印路径规划，采用0.18mm层高打印时，层间结合强度可以满足日常使用的结构强度要求，0.42mm线宽设置下，打印速度可以提升至常规结构件的1.5倍，整体打印耗时较短，普通桌面级设备即可完成制作。

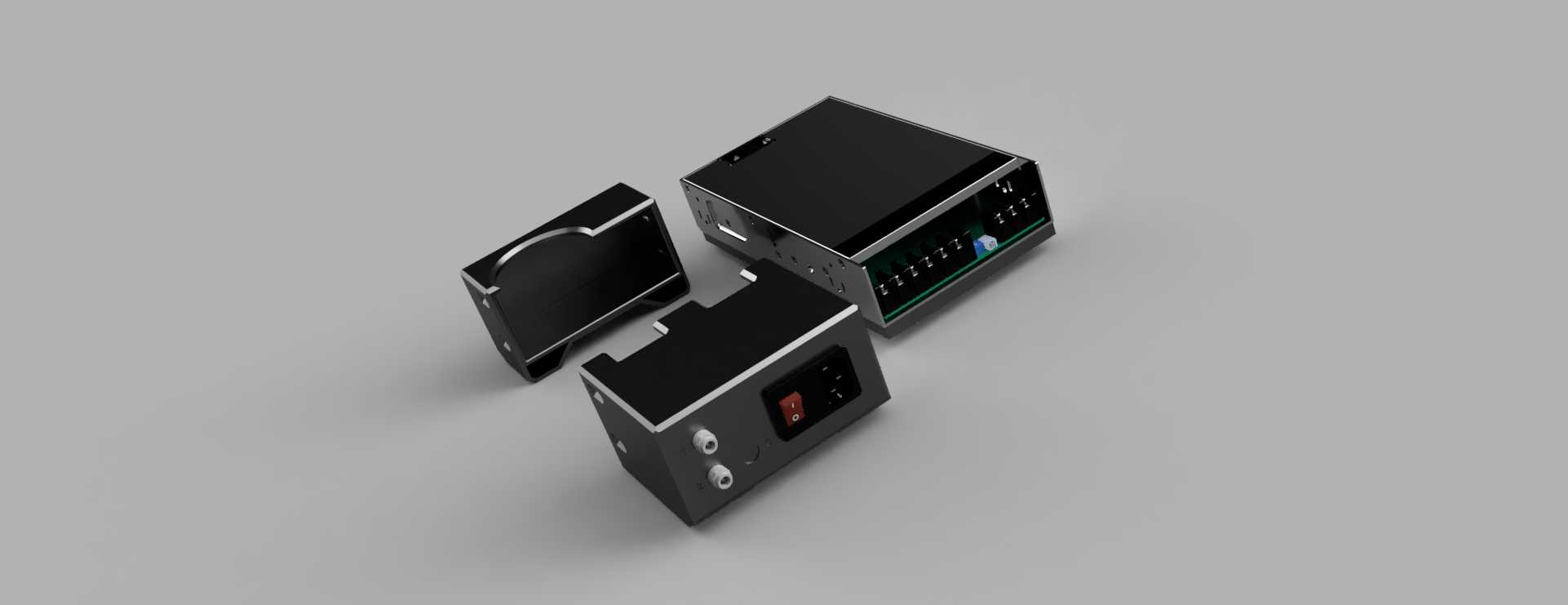

　　安装边界与尺寸适配方面，机柜主体内部净尺寸为120mm60mm35mm，除了适配原厂P360W24V电源外，也可以容纳同尺寸的DPS3005等可调电源模块，实现多设备的电源外置统一安装。机柜背部设置了两个挂装孔位，既可以通过螺丝固定在Ender3设备的铝型材框架侧边，也可以挂装在设备旁的墙面或工作台立面，安装位置选择灵活。前端面板预留了电源开关、电压调节旋钮、输出指示灯的对应开孔，安装完成后不需要打开机柜就可以完成电源开关操作、输出电压调节，日常使用操作便捷。

　　细节结构处理上，机柜的拼接位置采用了卡扣加定位槽的组合固定方式，拼接缝隙控制在0.2mm以内，既可以保证拼接后的结构整体性，也不需要额外涂抹胶水固定，后期需要拆开维护电源时，只需要拨开卡扣就可以打开仓体，维护操作十分方便。机柜侧面设置了阵列式通风槽，通风槽的开孔宽度为3mm，既可以保证空气流通带走电源工作产生的热量，也可以阻挡较大的杂物进入仓体内部，避免异物导致的电源短路风险。所有边角位置均做了R2的圆角处理，避免打印完成后尖锐边角划伤操作人员，也减少打印过程中边角位置的翘曲概率。

　　从实际改装验证效果来看，安装这款外置机柜后，Ender3设备连续24小时打印PLA耗材时，电源外壳最高温度稳定在42℃以内，打印仓内的平均温度比电源内置时降低4℃左右，大尺寸平面件的打印翘曲率下降明显，同时电源的运行噪音因为与打印主体分离，操作人员感知到的设备整体噪音也有一定程度的降低。针对不同用户的改装需求，这款机柜的安装孔位、接口开孔位置都做了参数化的预留，有建模能力的用户只需要调整对应位置的尺寸参数，就可以快速适配其他型号的桌面级3D打印机电源外置需求，不需要从零开始进行结构设计，大幅缩短改装设计的周期。
