多叶轮组合式风向指示装置结构设计

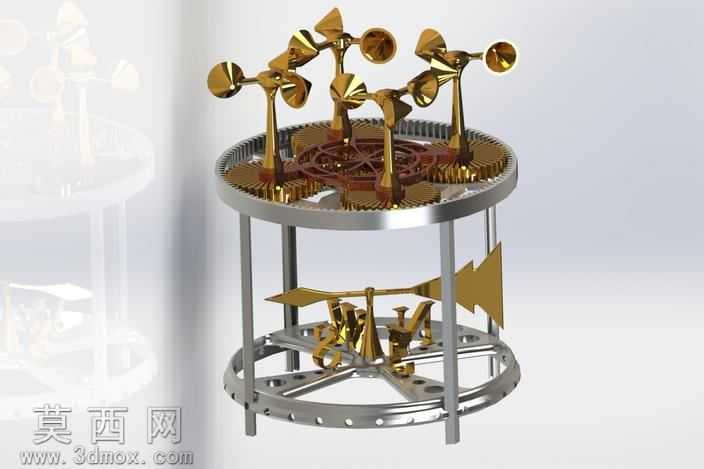

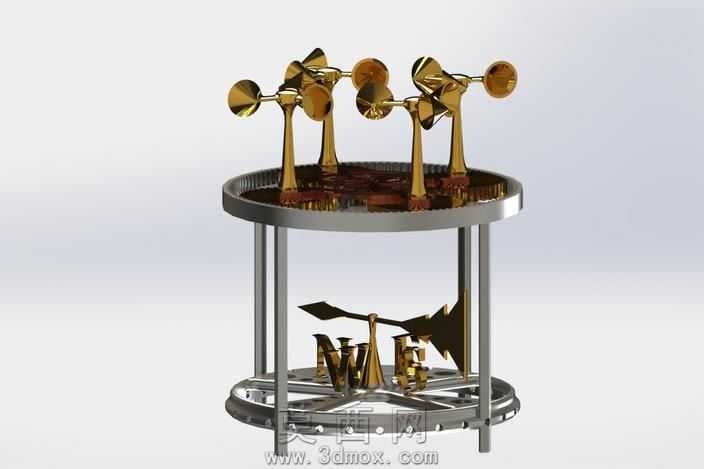

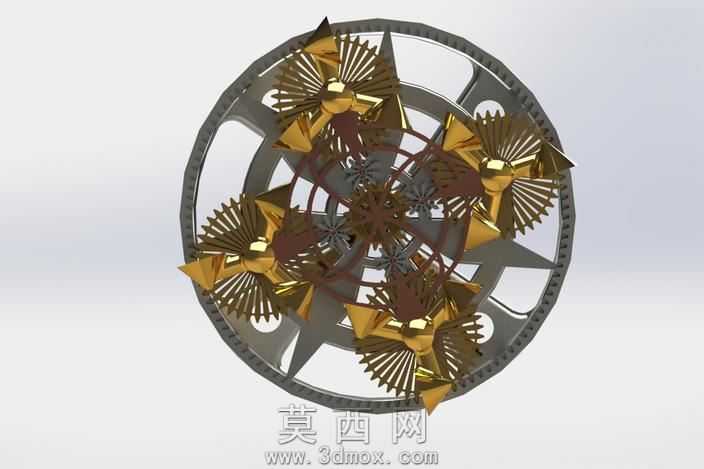

该风指示器采用三维参数化建模完成整体结构搭建，建模过程中优先完成核心轮盘框架的基准绘制，以环形轮盘作为整体承载基体，通过圆周阵列特征完成多组风动叶轮组件的均匀排布，确保每组叶轮的安装角度、相对位置完全一致，保障风向感知的均衡性。建模阶段对每一处叶轮的扇叶曲面做了曲率连续处理，通过放样、曲面加厚特征完成扇叶实体构建，保证扇叶的迎风角度符合流体力学设计要求，能够在不同方向的气流作用下产生对应转动反馈。材质渲染阶段，轮盘框架采用哑光金属材质，添加细微的磨砂纹理与金属磨损质感，还原工业金属构件的真实触感；叶轮组件采用亮面金属黄铜材质，通过调整反射率、粗糙度参数，突出金属的光泽质感与立体层次，与深色轮盘形成鲜明视觉对比，清晰展现内部结构的排布逻辑。结构设计上，中心区域设置多组层级传动结构，将外围叶轮捕捉到的风向动力传递至指示端，各叶轮之间通过微型齿状结构实现联动，避免单组叶轮受气流扰动产生误判；轮盘外圈设置均匀分布的镂空减重结构，在保证整体结构强度的同时降低装置自重，提升风向感知的灵敏度。设计过程中对所有转动配合部位做了间隙校验，通过干涉检查功能排除组件间的运动冲突，确保各叶轮在气流驱动下可顺畅转动无卡滞；整体采用圆周对称式布局，无需额外配重即可实现静态平衡，降低安装调试的难度，适配户外环境下的长期风向监测使用需求，结构紧凑且具备良好的视觉辨识度。
