索道支撑连接固定组件结构设计

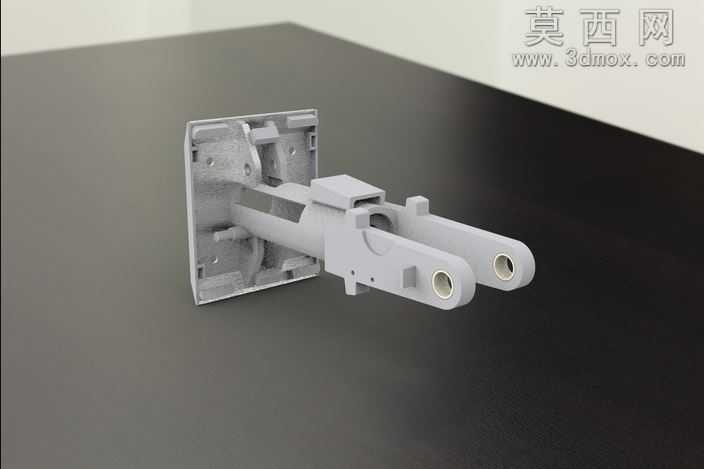

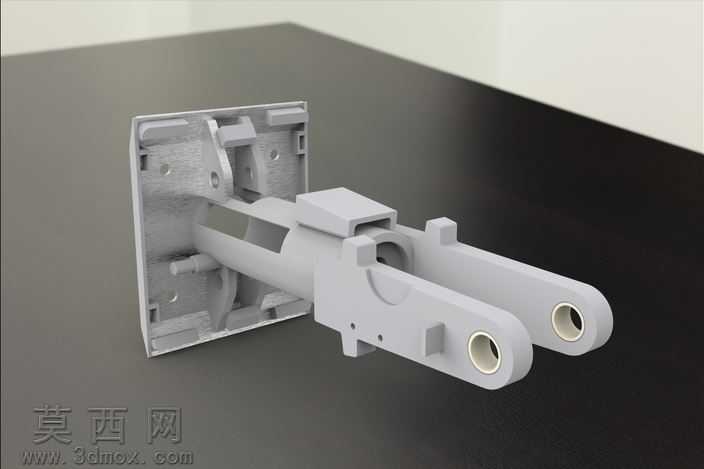

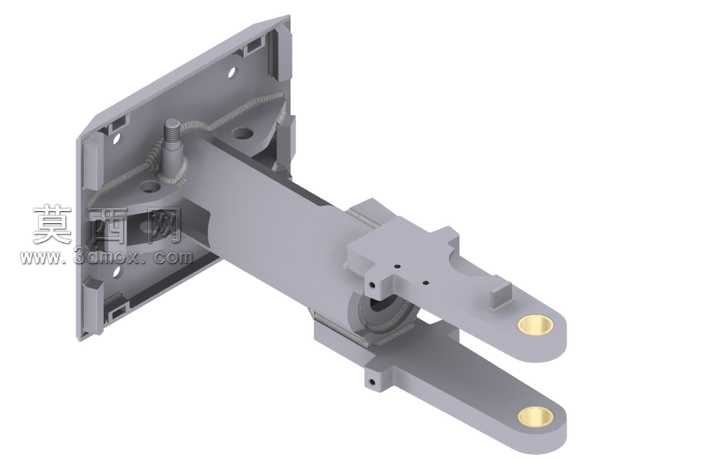

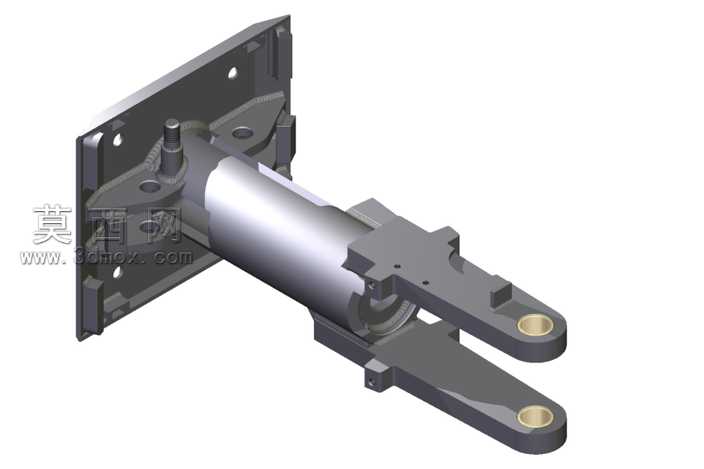

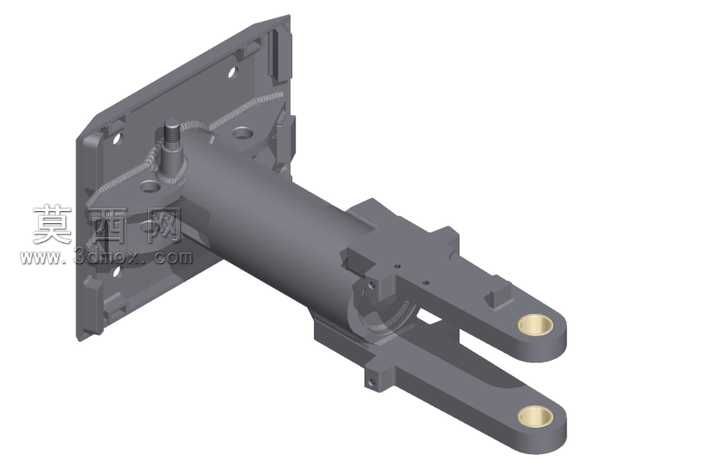

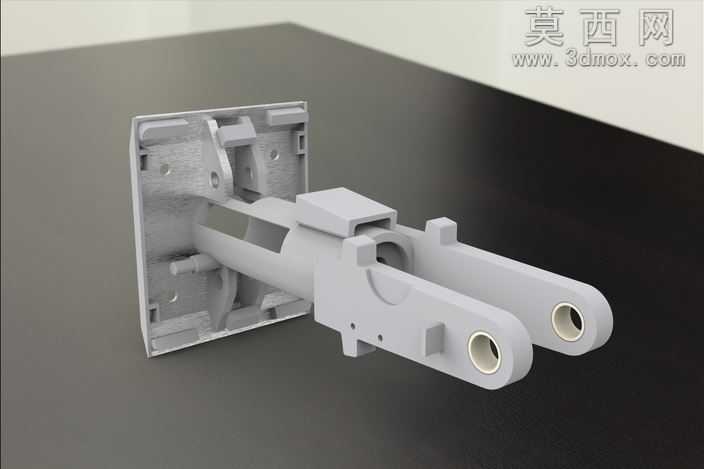

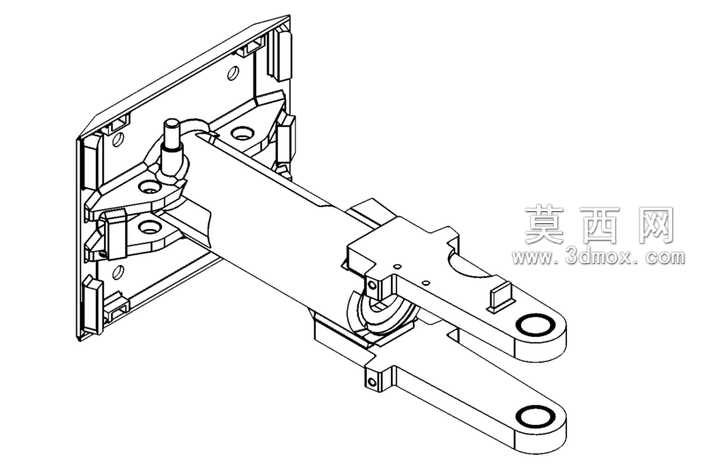

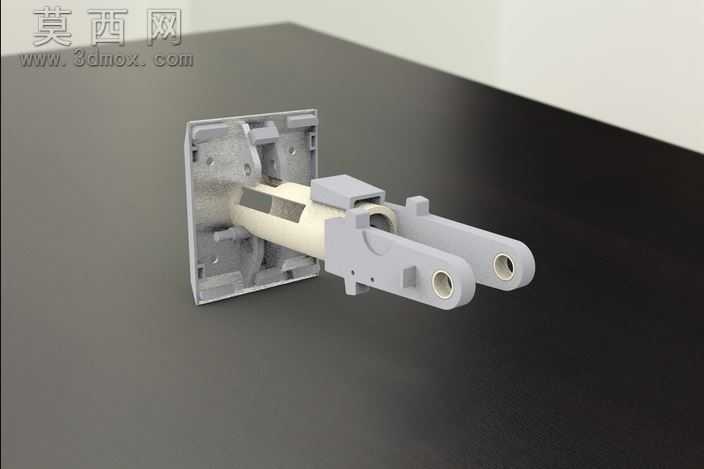

本作品为索道配套的支撑连接固定组件三维建模成果，建模过程中严格遵循机械结构设计规范，先完成整体装配逻辑梳理，将组件拆分为安装基板、支撑筒体、铰接叉臂、定位轴销、衬套等独立零件逐一建模，再通过同轴、重合、平行等标准配合关系完成整体装配，确保各部件运动间隙与实际工况需求匹配。建模阶段对安装基板的安装孔位做了精准定位，孔位间距、孔径参数均参考索道安装的通用标准设置，基板表面做了加强筋结构设计，提升基板承重时的抗形变能力；中间支撑筒体采用等壁厚圆柱结构建模，筒体两端分别设计与基板、叉臂连接的定位止口，保证装配同轴度，避免安装后出现偏心受力的问题。前端铰接叉臂采用对称双叉臂结构建模，叉臂端部设计同轴铰接孔，孔内嵌入耐磨衬套结构，衬套与叉臂采用过盈配合设置，降低铰接部位长期转动的磨损量，叉臂与筒体连接部位做了加厚过渡处理，分散铰接处的应力集中风险。材质渲染阶段，对安装基板、叉臂等承力结构件赋予哑光金属灰的铸钢材质，还原金属构件的磨砂质感与厚重感，支撑筒体赋予亮面银灰色金属材质，体现机加工表面的光洁度，铰接孔内的衬套赋予黄铜材质，通过材质差异清晰区分不同功能的零件，提升模型的辨识度。结构设计上充分考虑索道支撑的受力特性，整体采用悬臂式支撑布局，安装基板提供大面积的安装贴合面，保证与索道基座连接的稳定性，中间筒体传递纵向与横向载荷，前端双叉臂可实现与索道运行部件的铰接连接，预留的转动间隙可适配索道运行过程中的小幅角度偏移，避免刚性连接造成的结构损坏。建模过程中对所有棱边做了合理的圆角处理，既还原实际零件的加工工艺特征，也避免尖锐棱边造成的应力集中问题，各零件的壁厚设置均匀，符合铸造、机加工的工艺要求，不存在无法加工的异形薄壁结构，整体模型可直接用于结构验证、装配模拟以及后续的工程出图参考。
