内六角扳手与小零件收纳支架结构设计

　　在机加工、设备维保、装配工位的日常作业场景里，零散工具与小标准件的收纳混乱一直是影响作业效率的常见痛点，尤其是不同规格的内六角扳手，散放时容易滚落、规格混杂，取用时常需要翻找，而配套的螺母、螺栓、小型读数工具等零散物件也常因无固定存放位置遗失，这款收纳支架正是针对这类工位实际需求设计的工位辅助工装。

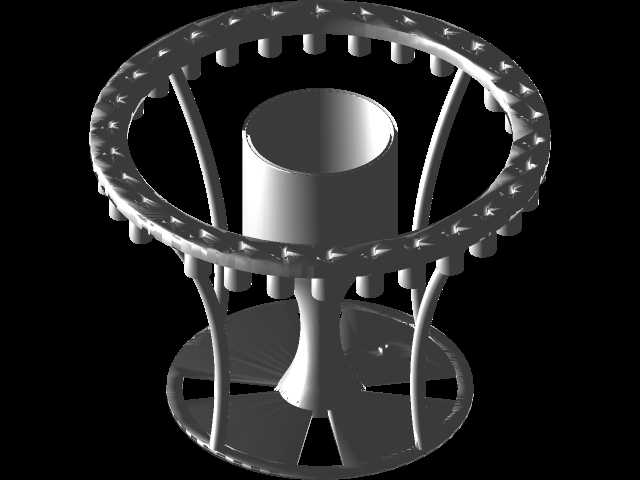

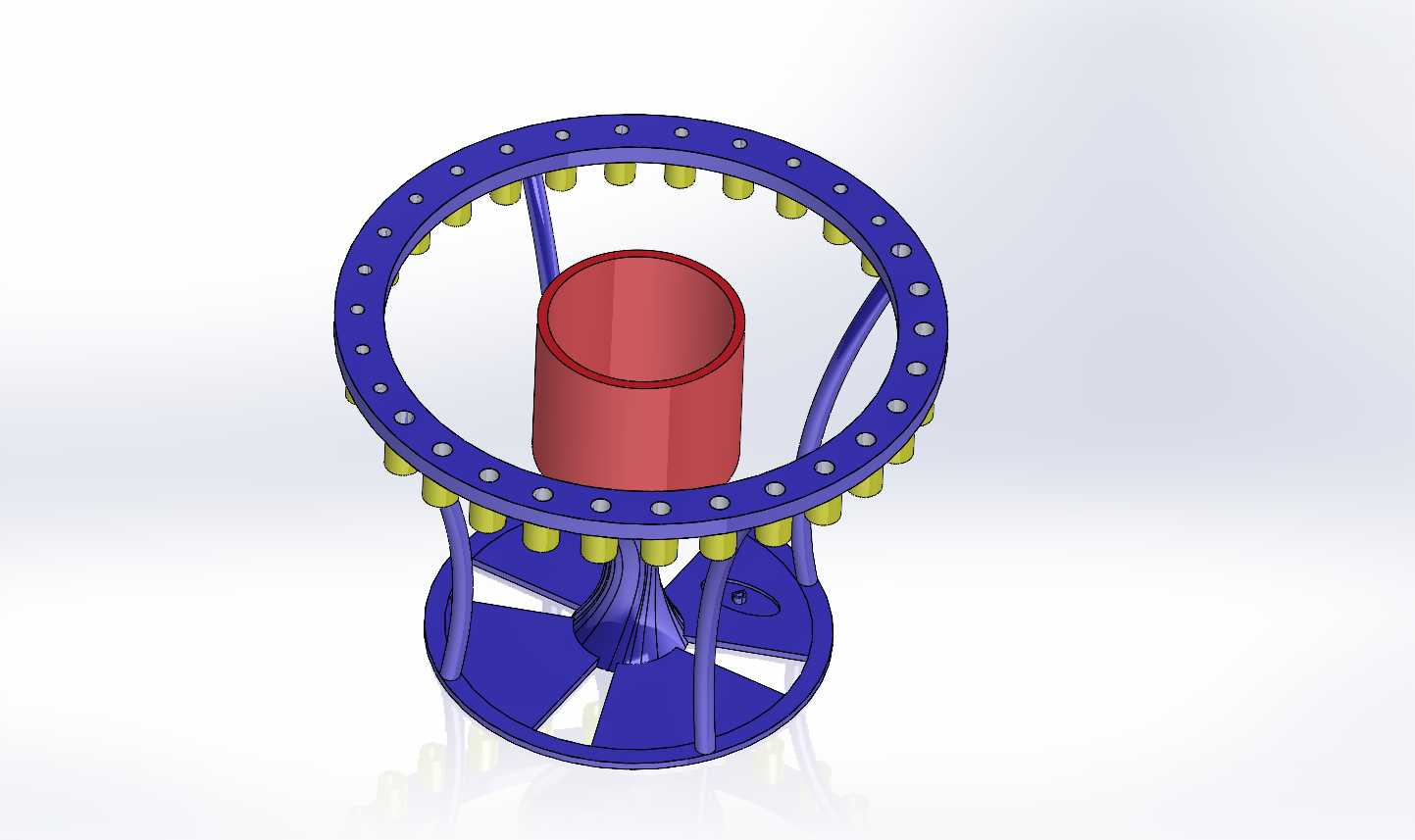

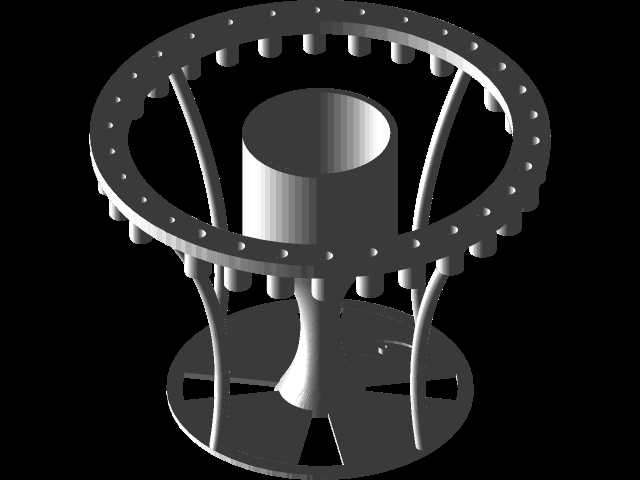

　　从结构布局来看，支架采用上下双层环形支撑的框架式结构，上层环形圈沿周向均匀排布了多组带定位凸点的插孔，插孔的内径做了梯度适配设计，可兼容从最小规格到M6尺寸的全套内六角扳手，每个插孔的深度经过测算，插入后扳手的短边端会露出环形圈上表面12-15mm，既保证插取时的施力空间，又能让扳手靠自重稳定卡在插孔内不会滑落，环形圈上的定位凸点同时起到防滑落的限位作用，即便工位有轻微振动，插放的扳手也不会从插孔中脱出。上下两层环形圈之间通过三根均布的弧形支撑筋连接，弧形筋的弧度经过受力校核，既减少了整体结构的材料用量，又能保证上层放置满扳手后的结构刚性，不会出现侧向倾斜变形。

　　支架中部设置的独立杯状容器是功能拓展的核心区域，容器的壁厚做了均匀化处理，内壁光滑无凸起，可用来存放装配过程中临时拆卸的螺母、螺栓、垫圈等小标准件，也可放置小型读数卡规、记号笔等随身作业工具，容器底部与下层底座的中心立柱做了一体式连接，避免容器出现晃动倾洒的情况。下层底座采用带扇形镂空的圆盘结构，扇形镂空一方面可以减轻支架整体重量，方便工位间的转移挪动，另一方面镂空区域可作为临时挂放小挂钩、弹性卡圈的位置，底座的底部做了三个均布的防滑垫安装位，安装防滑垫后可增大与工作台面的摩擦力，即便在取放工具时施加侧向力，支架也不会在台面上滑移。

　　从安装边界来看，支架整体的最大外径控制在180mm以内，总高度控制在160mm左右，占用的工作台面面积不足0.03㎡，不会过多挤占工位的作业操作空间，适配绝大多数钳工台、装配工作台的台面摆放需求，不需要额外的打孔安装，直接放置即可使用。设计过程中特意将所有外露边缘做了R2以上的圆角倒钝处理，避免取放工具时划伤操作人员的手部，所有支撑筋的连接处都做了过渡圆角，减少应力集中的同时，也方便日常清理支架缝隙里积存的切屑、灰尘。

　　在实际使用场景中，这款支架可放置在装配工位的右手边顺手位置，操作人员使用内六角扳手时可直接根据规格对应插孔快速取用，用完后直接插回原位，不需要额外整理，中部的杯状容器可临时存放当前装配批次用到的小零件，避免零件散落在台面上被碰落遗失，相比传统的平铺式工具盒，这种立式环形排布的设计让所有规格的内六角扳手都处于可视范围内，取放路径更短，能有效减少工具找取的辅助时间，提升单人装配作业的效率。对于设备维保场景，这款支架也可随维保工具包携带，在现场维保作业时搭建临时的工具规整区域，避免工具、零件在杂乱的维保现场遗失。

　　结构设计上采用了对称式的布局，重心落在底座中心轴线上，满载状态下的重心高度控制在总高度的三分之一处，保证了放置的稳定性，不会因为单侧取放工具出现侧翻。所有插孔的位置度公差控制在0.2mm以内，保证不同批次加工的支架都能适配标准规格的内六角扳手，不会出现插孔过紧插取困难或者过松扳手歪斜的情况。中部杯状容器的容积经过测算，可容纳不少于50个M6规格的六角螺母，满足常规单批次装配的零件临时存放需求，容器的上口做了外翻边处理，拿取小零件时手部不会被锐边划伤。
