儿童脚踏车车把喇叭固定夹持支架结构

　　这款夹持支架主要应用于儿童脚踏车的车把附属件安装场景，核心作用是将球形按压式喇叭牢靠固定在标准直径的童车金属车把上，解决骑行过程中喇叭移位、松脱的问题，同时满足儿童操作喇叭时的按压力度承载需求，避免按压时支架出现形变导致喇叭角度偏移。从实际使用场景来看，儿童脚踏车的使用场景多为小区路面、公园步道等存在小幅颠簸的户外环境，支架需要同时承受持续的微幅振动、儿童按压喇叭时的瞬时下压力，以及偶尔的磕碰冲击，因此结构设计上优先考虑夹持可靠性与安装便捷性，不需要额外工具即可完成拆装，方便家长根据孩子的使用习惯调整喇叭的安装角度与位置。

　　结构设计上，支架整体分为两个功能区段，一端是与球形喇叭配合的球头包裹卡座，另一端是环抱车把的卡箍式夹持结构，中间通过过渡连接段整合为一体，没有额外的拼接零件，减少装配环节的松动风险。球头卡座部分采用内凹球面结构，球面曲率与喇叭尾部的球形连接端完全匹配，包裹范围超过半球面，既可以保证球头嵌入后不会从卡座中脱出，又能保留一定的角度调整余量，安装时可以根据孩子的握持习惯转动喇叭，调整按压面的朝向，调整到位后依靠球面之间的静摩擦力保持角度固定，不需要额外的锁紧结构，简化零件数量的同时降低了故障概率。

　　车把夹持段采用开口式卡箍设计，卡箍的内圈直径匹配常见童车车把的22mm标准管径，内圈表面做了细微的防滑纹理处理，抱紧车把后可以增大接触摩擦力，避免车辆振动时支架沿着车把轴向滑动。卡箍的开口位置设计了带定位凸台的锁紧结构，安装时将卡箍开口对准车把按压到位，卡箍自身的弹性形变会产生初始抱紧力，随后将配套的金属卡扣卡入定位凸台，即可完成锁紧，整个安装过程不需要螺丝刀、扳手等工具，徒手即可操作，降低普通家长的安装门槛。锁紧卡扣的设计做了防脱倒钩，卡入后除非刻意用力掰开，否则不会因为振动自行松脱，同时卡扣的厚度做了减薄处理，不会突出卡箍表面过多，避免骑行时剐蹭孩子的手部。

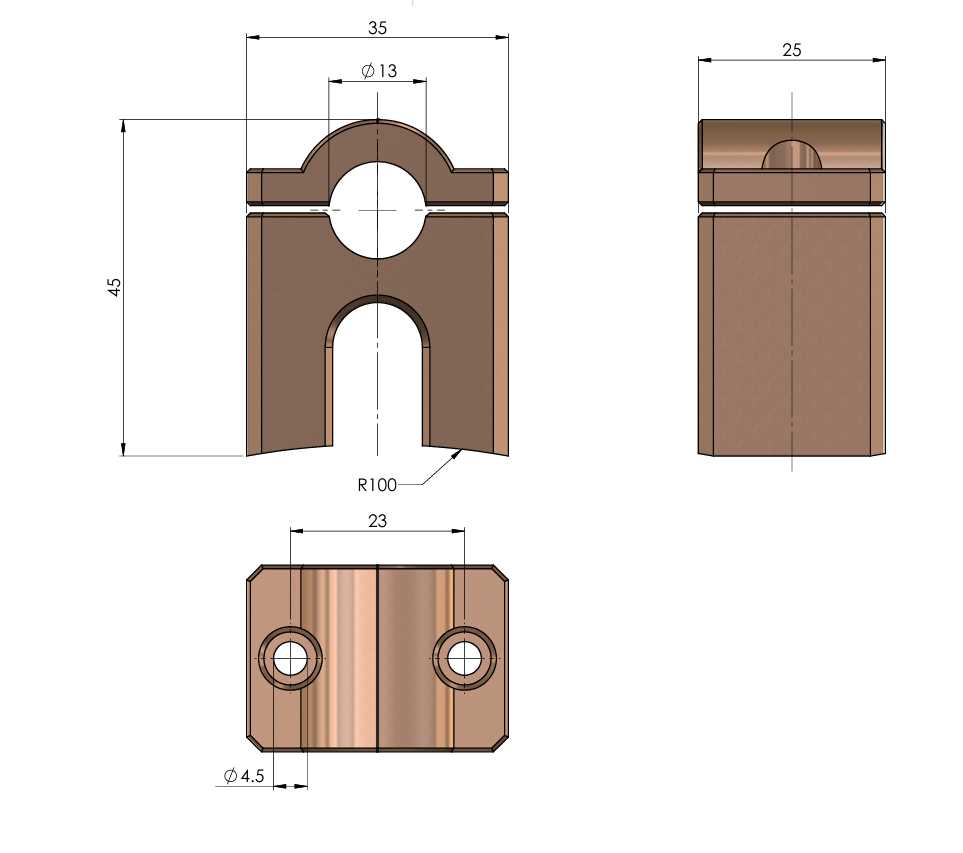

　　安装边界方面，支架整体沿车把轴向的占用长度不超过35mm，径向突出车把表面的高度不超过28mm，安装后不会占用车把上过多的空间，不会影响车把套、刹车手柄等原有部件的安装位置，也不会在孩子握持车把时造成硌手的问题。球头卡座的中心轴线与车把轴线呈30度仰角设计，这个角度是经过实际使用验证的最优角度，孩子正常握持车把时，拇指刚好可以自然搭在喇叭的按压面上，不需要刻意抬手或者挪动握持位置就能按到喇叭，符合儿童的操作人机工程学，长时间骑行也不会因为操作喇叭产生手部疲劳。

　　材质选择上，支架整体采用具备一定韧性的工程塑料制作，既可以保证卡箍结构有足够的弹性实现徒手安装，又能在承受按压冲击时不会发生脆性断裂，球面卡座部分的壁厚做了局部加厚处理，承受100N以内的按压力时形变量不超过0.2mm，不会因为反复按压导致球面磨损松旷。卡箍的开口位置做了圆角过渡处理，安装时不会划伤车把表面的喷塑层，也不会在掰开卡箍时因为应力集中出现断裂问题。从实际装配验证来看，这款支架可以适配市面上绝大多数在售的儿童脚踏车车把，也可以通用于同管径的滑板车、儿童平衡车的喇叭安装，具备一定的通用适配性，不需要针对不同车型做结构修改。

　　结构细节上，过渡连接段做了加强筋设计，加强筋从球头卡座底部一直延伸到卡箍的锁紧位置，提升整个支架的抗扭刚度，当孩子侧向掰动喇叭时，连接段不会出现断裂或者过度形变的问题。卡箍的两端边缘做了1mm的倒角处理，没有尖锐的棱角，即使孩子的手碰到支架边缘也不会被划伤，符合儿童用品的安全设计要求。整个支架没有设计多余的装饰结构，所有结构特征都服务于功能需求，既控制了零件的整体重量，安装在车把上不会增加过多的车头重量影响转向手感，也降低了注塑生产的工艺难度，减少生产过程中的次品率。
