电力变压器用滑阀式卷轴支撑结构

　　该支撑结构主要应用于电力变压器绕组装配工序的卷轴承载场景，在变压器线圈绕制作业中，承担卷轴的定位、导向与滑动支撑功能，替代传统固定式支架无法适配不同幅宽卷轴的缺陷，适配车间内中小型电力变压器的绕线工位工装配套需求。结构整体采用分体式组合设计，核心由两侧对称布置的圆形挡盘、中心卷轴套筒、侧装滑阀定位块以及端部安装导轨座组成，两侧挡盘采用薄型圆盘结构，盘面预留两处对称的定位缺口，既能够对卷轴上缠绕的线材形成侧向限位，避免绕制过程中线材松脱偏移，也可通过缺口与工位上的止转销配合，实现卷轴的周向锁止，满足绕线过程中不同张力工况下的固定需求。中心套筒与两侧挡盘采用同轴设计，内孔尺寸匹配常规绕线卷轴的轴径公差，内壁预留0.2mm的装配间隙，

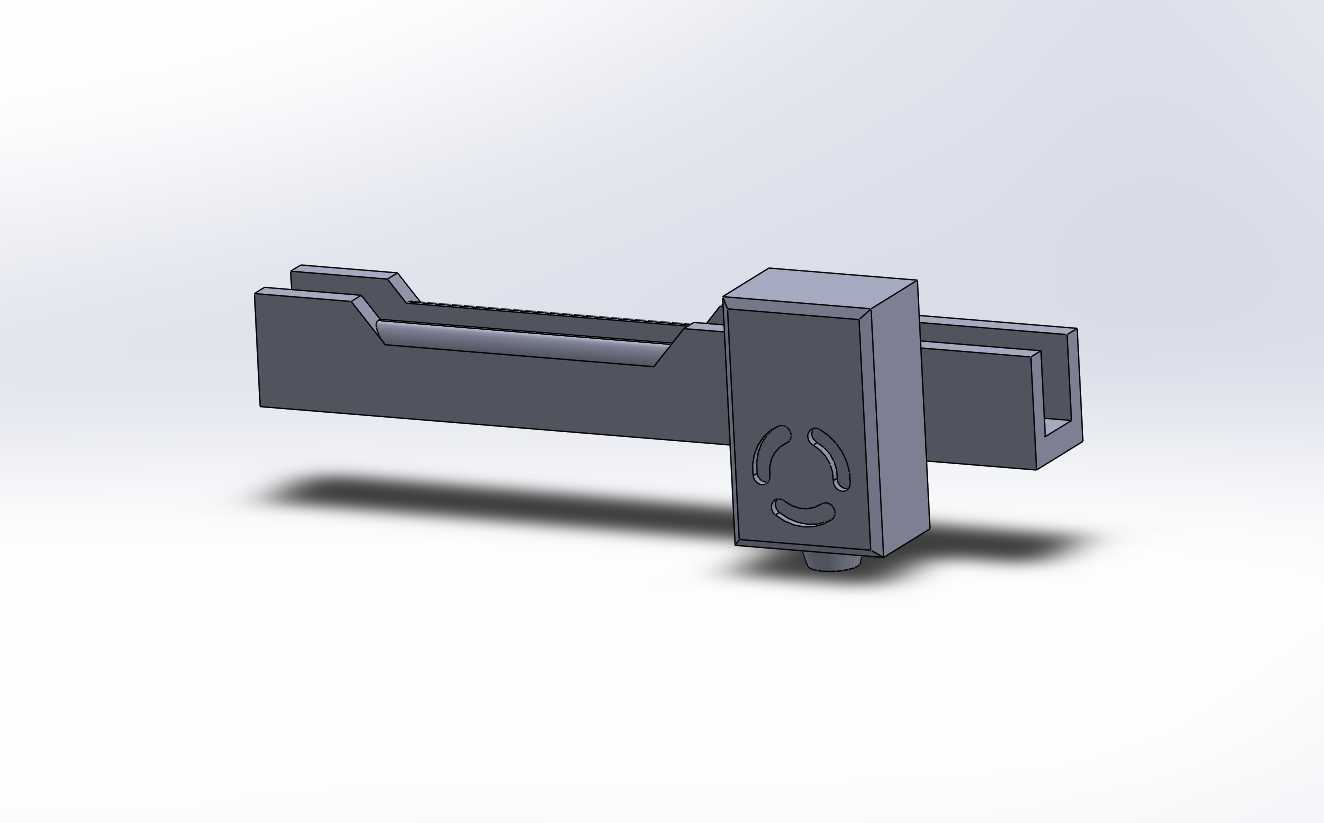

　　既保证卷轴穿装的顺畅性，也避免间隙过大导致卷轴转动过程中出现径向跳动，影响线圈绕制的整齐度。侧装的滑阀定位块是该结构的核心功能部件，块体上加工有弧形导向槽与定位卡槽，可沿端部导轨座的滑槽实现横向滑动，滑动行程覆盖100-300mm的卷轴幅宽调节范围，当滑动至对应卷轴宽度位置时，卡槽可与导轨座上的定位凸台卡合锁定，无需额外紧固件即可实现位置固定，操作时仅需扳动滑阀块即可完成解锁与锁定，适配不同规格线圈绕制时的快速换型需求，减少工位调整的辅助工时。端部安装导轨座采用L型折弯结构，底面预留两个M6的安装孔位，可直接固定在绕线机的工作台面或者配套工装架上，安装孔采用长圆孔设计，允许前后方向有5mm的位置调整量，补偿安装面的加工误差，

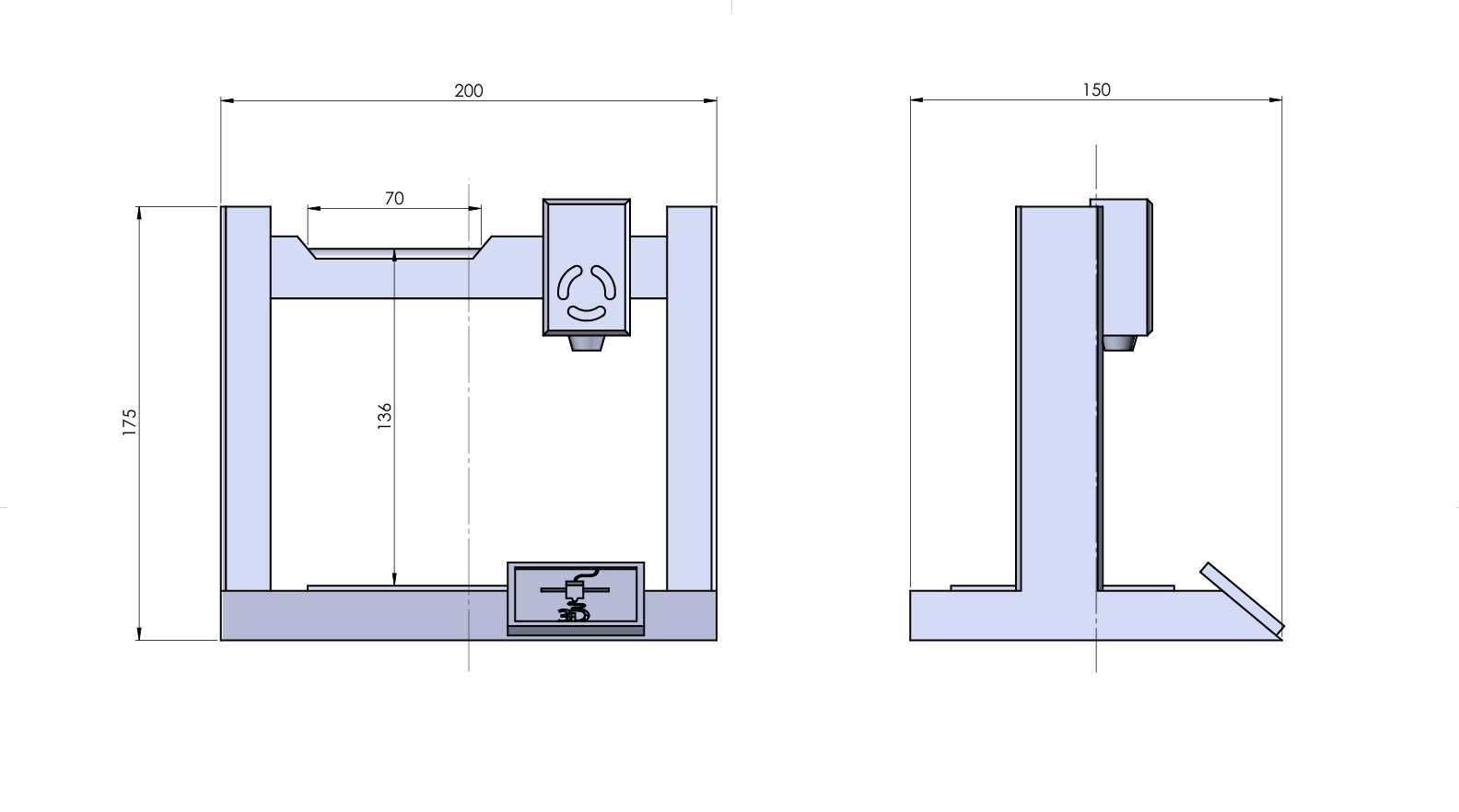

　　保证两侧支架的同轴度误差控制在0.1mm以内。设计过程中充分考虑了3D打印工艺的成型特性，所有结构均采用无支撑打印的角度设计，悬垂部位角度均大于45度，打印时无需添加额外支撑结构，减少后处理工作量，同时所有棱边均做R1的圆角处理，避免打印过程中出现应力集中导致的层间开裂，也能消除操作过程中的锐边划伤风险。结构的整体外形尺寸控制在220mm180mm120mm范围内，安装时两个支架对称布置在绕线工位两侧，中心高度与绕线机的主轴中心高度保持一致，安装边界预留至少30mm的操作空间，方便操作人员穿装卷轴以及调整滑阀位置。在实际使用场景中，该结构除了应用在变压器绕线工位外，也可适配小型线材、焊丝、3D打印耗材卷轴的支撑场景，

　　滑阀调节结构可快速适配不同宽度的卷轴，无需更换支架即可完成多规格卷轴的承载，相比传统固定式支架，换型时间缩短70%以上，同时结构整体采用轻量化设计，单件重量控制在300g以内，搬运与安装都十分便捷。结构的受力部位做了局部加厚处理，滑阀块与导轨接触的部位厚度增加至5mm，可承载最大5kg的卷轴重量，满足常规中小型变压器线圈绕制时的卷轴承重需求，长期使用不会出现变形或者卡滞问题。盘面的定位缺口除了止转功能外，也可作为线材的初始固定位，绕线开始前可将线材端头卡入缺口内，实现初始张力的快速建立，无需额外的夹具固定线材端头，进一步简化绕线操作流程。
