增材制造设备安全警示标识牌设计

　　在增材制造车间的现场安全管理体系中，这类警示标识是设备周边安全防护的关键视觉载体，主要布置在FDM、光固化等各类增材制造设备的正面防护舱门外侧、设备操作侧立柱等人员易观察的位置，核心作用是向进入设备作业半径的操作人员、巡检人员、外来参观人员传递明确的风险提示，避免无关人员在设备自动运行过程中误触操作面板、随意开启防护舱门，或是在设备突发启动时处于机械运动部件的行程范围内引发磕碰、夹伤等安全事故。不同于普通的通用安全标识，这款标识专门针对增材制造设备的运行特性做了内容适配，很多桌面级及工业级增材制造设备在打印任务执行过程中，会存在喷头移动、成型平台升降、送料机构动作等自动运行环节，部分设备在断点续打、任务重启时会无预兆启动运动轴，

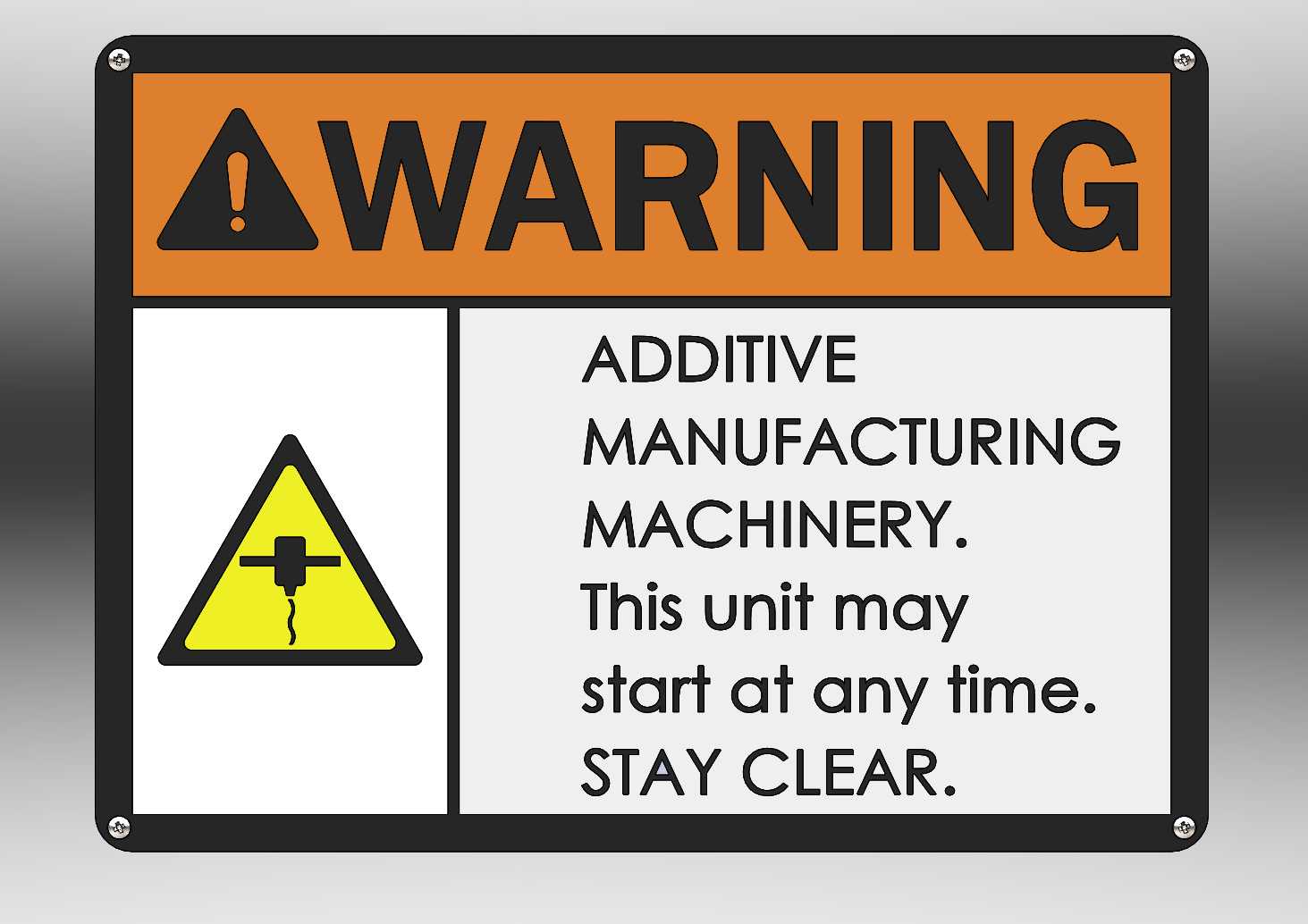

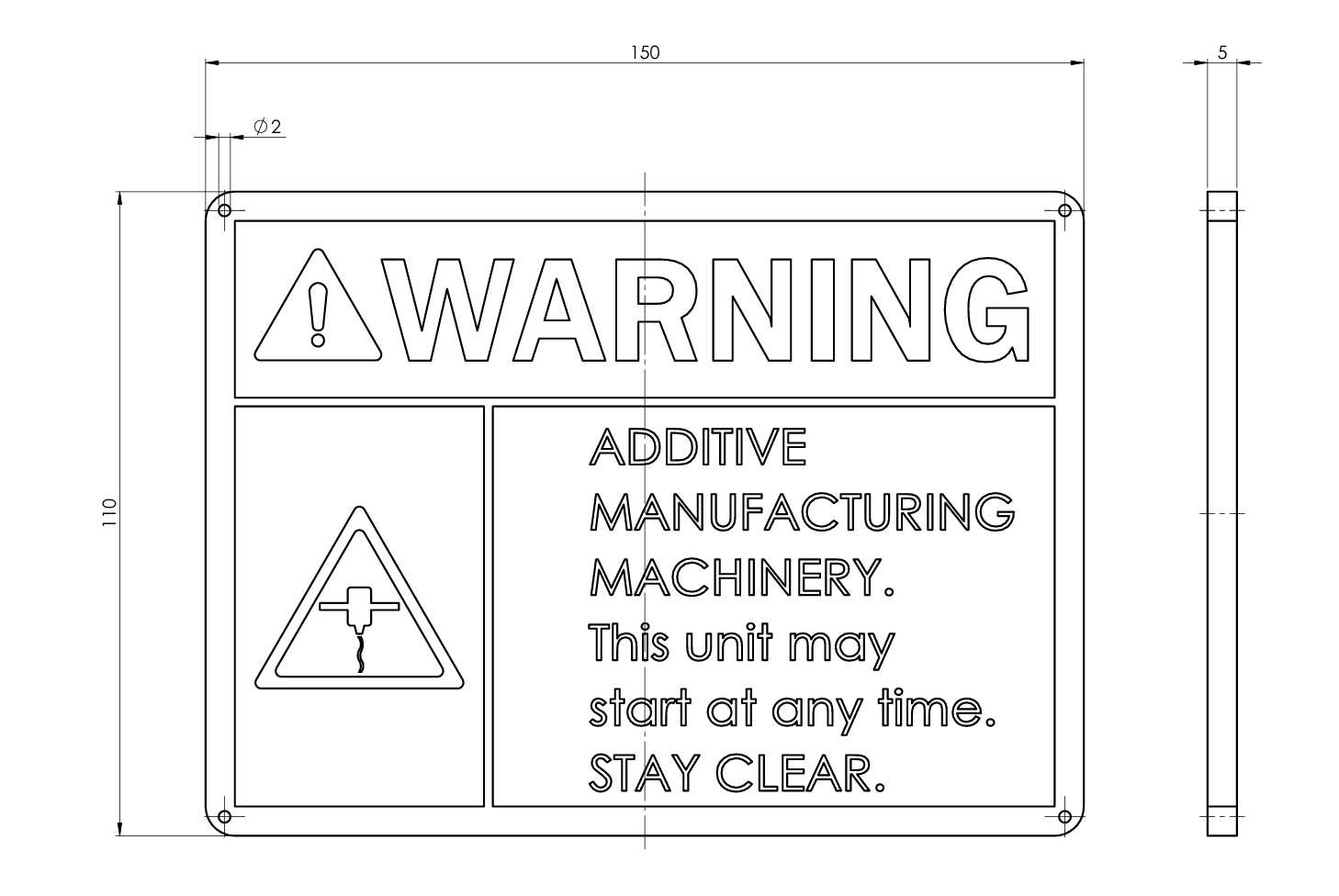

　　传统的通用当心机械伤人标识无法精准传递这类设备的特有风险，因此标识内容明确标注了设备可能随时启动的提示，搭配通用的触电与机械伤害警示图形，能让不同认知水平的现场人员快速识别风险。从设计层面来看，标识采用了工业安全标识通用的色彩规范，顶部警示条选用高可见度的橙底黑字搭配标准三角警示符号，左侧图形区采用黄底黑边的国标警示图形，右侧文字区采用白底黑字的高对比度排版，即使在车间照明条件一般、人员距离标识3-5米的位置，也能快速捕捉到WARNING的核心警示信息，文字内容采用层级化排版，第一行大字号标注设备类型，后续行清晰说明风险内容与行为要求，避免人员凑近阅读时处于设备危险范围内。标识的外形采用圆角矩形结构，四角预留了沉头安装孔位，

　　适配M3-M4规格的盘头螺丝安装，也可搭配强力背胶做免打孔固定，整体外轮廓尺寸适配主流工业设备的安装面宽度，不会遮挡设备的操作按钮、状态指示灯等原有功能部件，安装后标识边缘与设备外壳的缝隙控制在1mm以内，避免车间积尘、清洁用水渗入缝隙造成标识脱落或设备表面腐蚀。在实际的车间布局应用中，这类标识的安装高度通常设置在距离地面1.5米-1.7米的区间，刚好对应站立人员的水平视线高度，无需人员抬头或低头就能完整读取标识内容，针对多台设备并排布置的增材制造工位，每台设备的独立操作侧都需要单独安装该标识，不能以工位区域的总警示标识替代单台设备的提示，避免人员在多台设备间穿行时忽略单台设备的运行状态。标识的图形元素做了标准化处理，左侧的警示图形整合了机械伤害与电气风险的提示，对应增材制造设备同时存在运动部件、加热元件、电气接线的多重风险，不需要在设备表面张贴多块零散标识，减少了设备表面的视觉杂乱感，也降低了多标识安装时的定位工作量。文字内容的字体选用无衬线的工业标准字体，笔画粗细均匀，即使在车间存在少量切削液雾气、粉尘附着在标识表面的情况下，也能清晰辨识文字内容，不会因为字体笔画过细出现识别模糊的问题。从结构设计的细节来看，标识的图文分区做了明确的黑色边框分隔，避免不同信息区块的内容互相干扰，顶部的警示条占据整个标识宽度的五分之一左右，形成足够强的视觉冲击力，第一时间抓住靠近人员的注意力，不会因为标识过小被人员忽略。在长期使用场景下，

　　这类标识通常采用PVC或亚克力板材制作，表面覆有防紫外线、耐摩擦的保护膜，能够适应增材制造车间常见的少量PLA/ABS挥发气体附着、日常酒精擦拭清洁、设备表面轻微温度传导的使用环境，不会出现短时间内褪色、字迹脱落、板材变形的问题。不同于临时张贴的纸质警示贴，这款标识的结构设计考虑了工业场景的长期使用需求，安装孔位做了沉头处理，螺丝安装后表面平整，不会出现凸起的螺丝头勾挂操作人员工作服、擦拭布的问题，边缘做了R3左右的圆角处理，没有尖锐的棱角，避免人员在设备周边操作时被标识边缘划伤。在设备的全生命周期管理中，这类安全标识是设备出厂安全配置、车间现场5S管理的必备部件，即使是自行组装的DIY类增材制造设备，加装这类标识也能有效提升作业区域的安全规范性，提醒操作人员在设备运行过程中保持安全距离，不要将手伸入设备运动行程范围内，在设备维护、耗材更换等作业前，必须先切断设备电源，避免设备意外启动造成安全事故。
