戴森DC34 AnimalPro吸尘器专用滤镜固定夹

　　手持无线吸尘器在日常家居清洁场景中，长期使用后易出现结构件老化断裂的问题，尤其是滤镜位置的固定夹，属于高频受力的易损小部件，原厂配件采购周期长、匹配难度大，很多用户会选择自行制作替换件来恢复设备使用功能。这款适配戴森DC34 AnimalPro款手持吸尘器的滤镜固定夹，就是针对这类维修替换需求设计的结构件，核心作用是卡合固定吸尘器滤镜组件，保证滤腔密封性能，避免吸尘过程中出现漏灰、滤镜移位的问题。

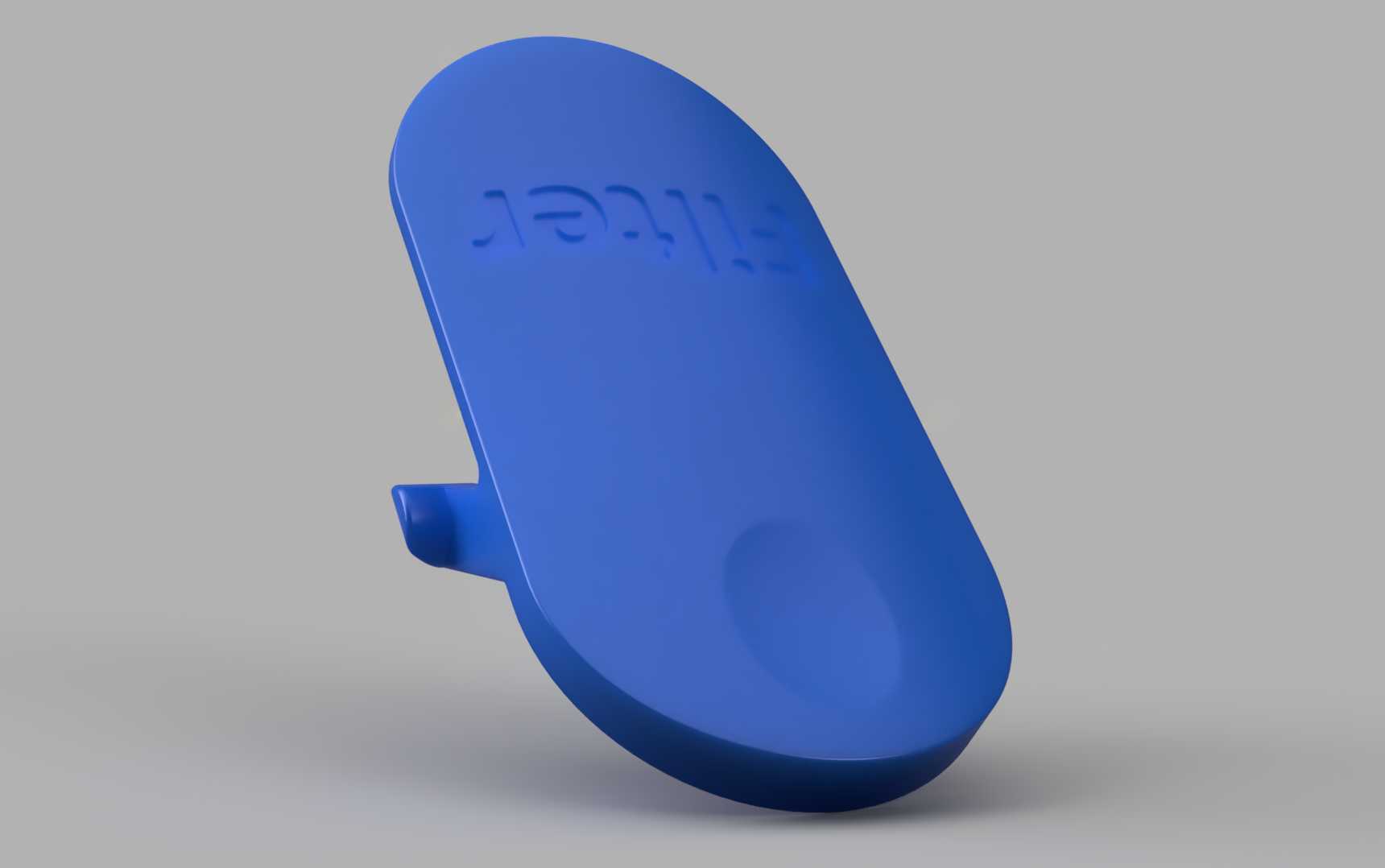

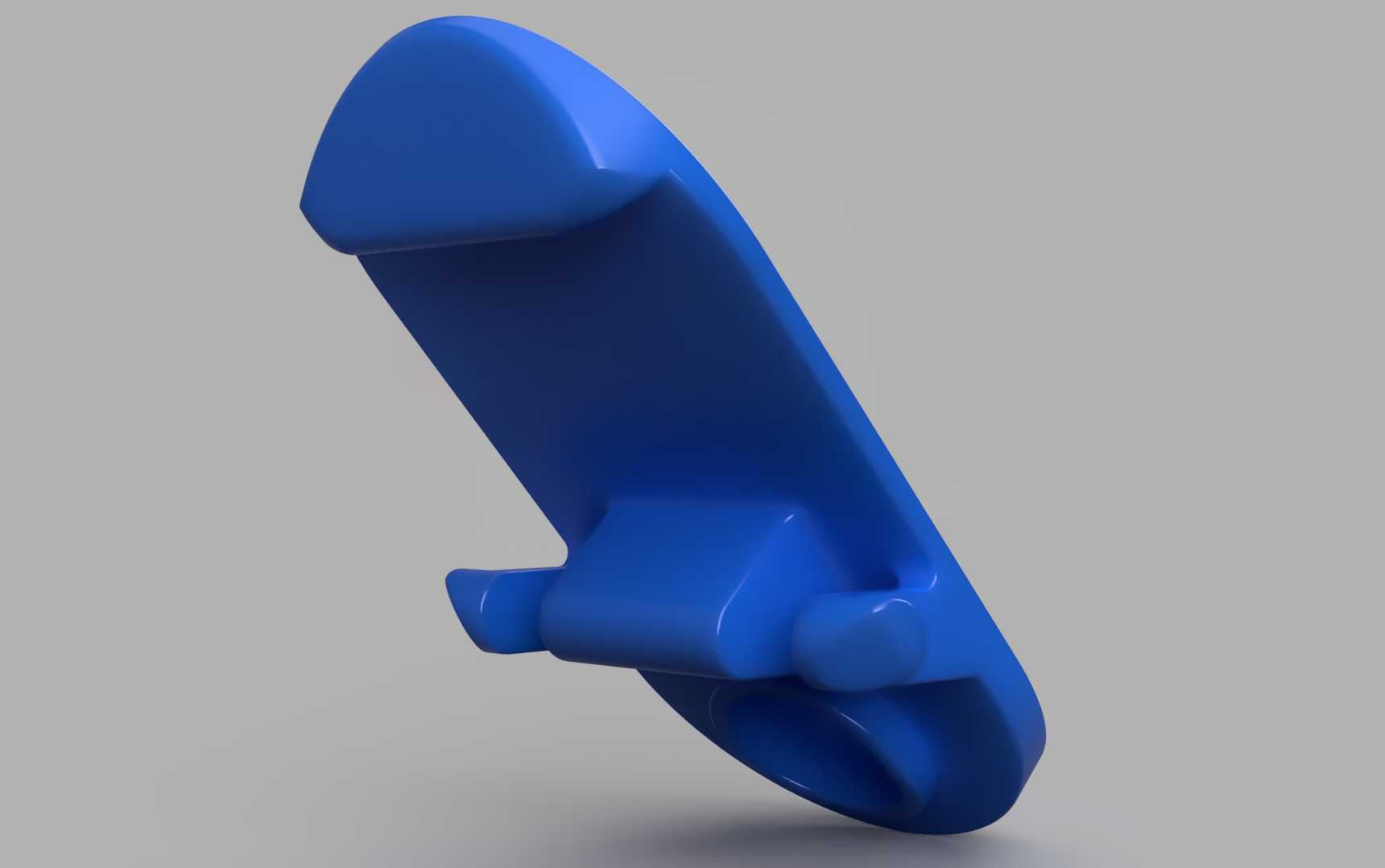

　　从实际使用场景来看，手持吸尘器的滤镜固定夹需要频繁承受开合操作的受力，同时要适配设备内部的安装空间，不能和周边的风道、电池仓结构产生干涉。设计这款固定夹的时候，首先是基于原损坏件的3D扫描数据逆向建模，还原原部件的所有卡扣点位、卡合弧度，保证安装后和原厂件的匹配度一致，不需要额外打磨修改就能直接装配。整个零件的外形完全贴合吸尘器滤镜仓的内部轮廓，外侧的弧形面和仓体内壁弧度完全匹配，两个侧方的卡扣凸台刚好卡入仓体对应的卡槽内，下方的弧形托边承托住滤镜的下边缘，顶部的弧面压合在滤镜上沿，装配完成后不会出现松动移位的情况。

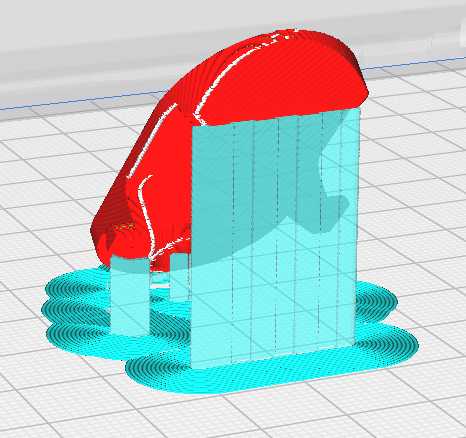

　　考虑到3D打印的工艺特性，建模时已经将零件调整到最优打印摆放方向，不需要添加过多支撑结构就能完成打印，减少后期支撑去除的工作量，同时保证卡扣位置的结构强度。材料选择上优先考虑PETG材质，相比常用的PLA材质，PETG的延展性更好，抗冲击韧性更强，在频繁开合卡扣的过程中不容易出现脆断问题，能大幅提升零件的使用寿命；如果有更高耐磨需求，也可以选择ABS等工程塑料打印，不过需要注意打印时的翘曲控制。零件的壁厚设计控制在2.5mm左右，既保证足够的结构强度，不会在卡合受力时出现断裂，也不会因为壁厚过大导致打印时间过长、材料浪费。

　　安装边界方面，这款固定夹的所有安装尺寸完全匹配戴森DC34 AnimalPro吸尘器的滤镜仓，总长度适配仓体内部的安装间距，两侧卡扣的中心距和仓体卡槽位置完全对应，安装时只需要将夹体对准滤镜位置，按压到位听到卡扣卡入的声响即可，不需要额外使用螺丝或者胶水固定，拆卸维护滤镜的时候也可以直接掰开卡扣取出，操作和原厂件完全一致。在实际维修场景中，这类小结构件的损坏往往不会导致整机报废，只需要替换对应的零件就能让设备恢复正常使用，相比更换全新吸尘器能大幅降低使用成本，通过3D打印制作这类替换件，也能解决老旧型号配件停产难寻的问题。建模过程中还对原零件的应力集中位置做了微小的圆角优化，在不改变安装尺寸的前提下，减少卡扣根部的应力集中问题，进一步提升零件的耐用性，避免使用过程中从根部断裂。零件表面没有多余的装饰结构，所有曲面都是为了适配安装空间和实现卡合功能设计，没有冗余结构，打印完成后只需要简单去除支撑毛边就可以直接投入使用，不需要额外的后处理工序。
