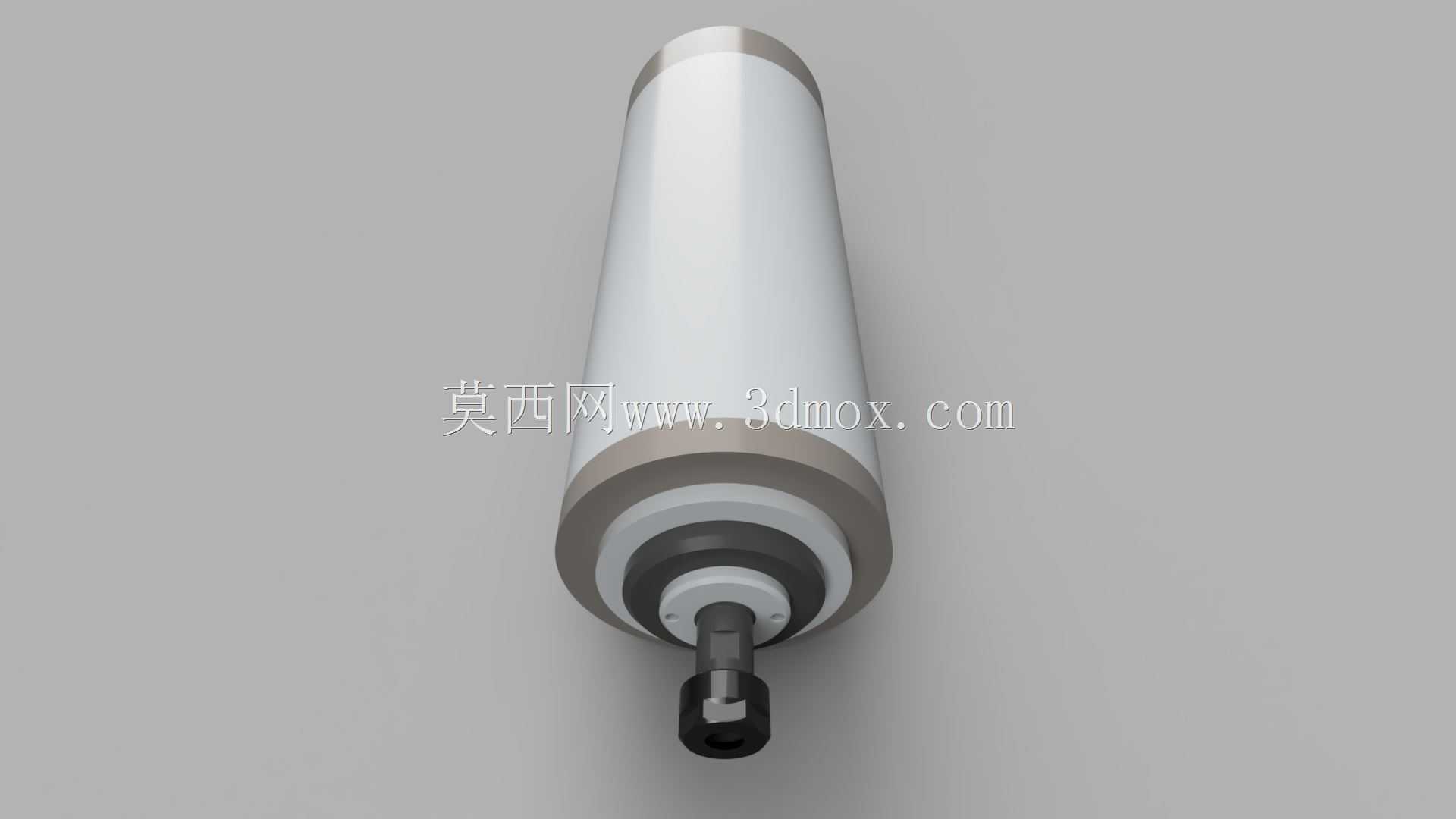

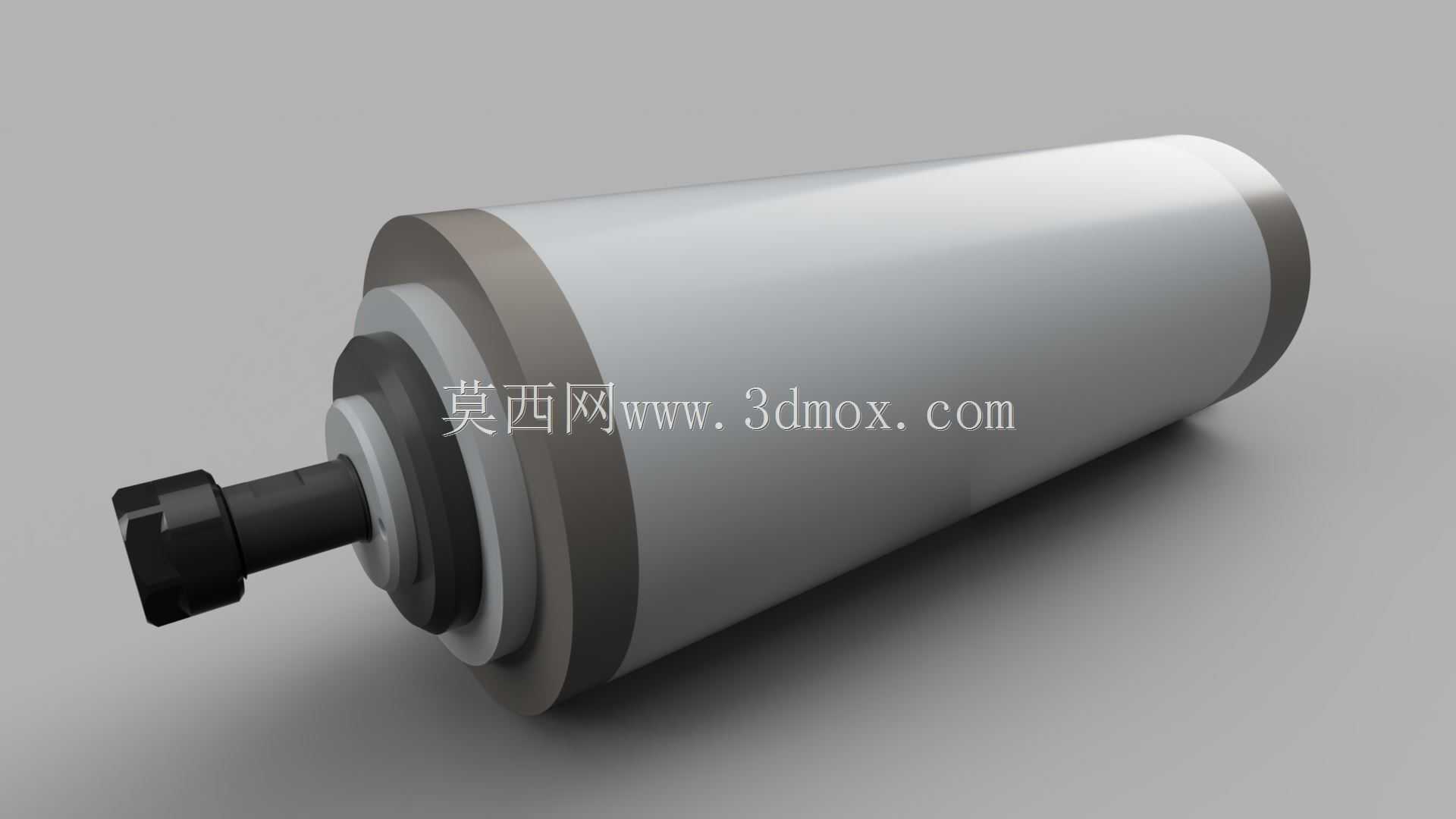

1.5kW ER11夹头80直径主轴电机结构

这款主轴电机是数控雕刻、小型精密切削设备里的核心执行部件，日常在木工浮雕、广告亚克力切割、小型五金件轻铣加工场景里承担高速旋转输出扭矩的作用，适配ER11规格的弹性夹头，可夹持直径范围匹配的铣刀、钻头、雕刻刀等切削刀具，能满足常规小件加工的转速与精度要求。从结构设计来看，整体采用圆柱形筒体布局，主体外径设定为80mm，这个尺寸是行业内同功率风冷主轴的通用安装尺寸，可直接适配市面多数标准主轴安装座、抱箍固定结构，不需要额外定制安装转接件，能降低设备改装、整机装配的适配成本。前端的ER11夹头装配段做了阶梯式轴肩定位，夹头锁紧螺母的外径与轴段做了同轴度公差约束，保证刀具装夹后的径向跳动控制在精加工允许的范围内，避免加工过程中出现刀纹不均、断刀的问题。筒体部分的结构做了均匀壁厚设计，既可以保证内部定子、转子装配的同轴度基准，也能兼顾高速运转时的结构刚性，减少运转过程中的共振问题，后端的出线端做了轴向收窄的过渡结构，方便布线时的防护套管安装，避免线缆随主轴震动出现磨损断线的问题。设计过程中参考了同功率段成熟主轴的结构布局，把夹头安装接口与主体筒体的配合公差做了优化，既兼容现有ER系列夹头的装夹习惯，也保证了80mm外径的安装通用性，不管是做小型桌面雕刻机的DIY装配，还是量产设备的部件选型，都可以直接参考这个结构做安装位的预留。安装时需要注意筒体抱箍的锁紧位置要避开筒体上的动平衡校准标记区域，锁紧力要均匀分布，避免夹伤筒体外壳影响内部轴承的装配精度，前端的轴伸端长度也预留了足够的刀具装夹空间，搭配不同长度的ER11夹头可以适配不同悬伸长度的加工需求，不需要额外加装加长杆就能完成常规深度的型腔加工。
