DIY台式机ATX实验室电源外壳结构

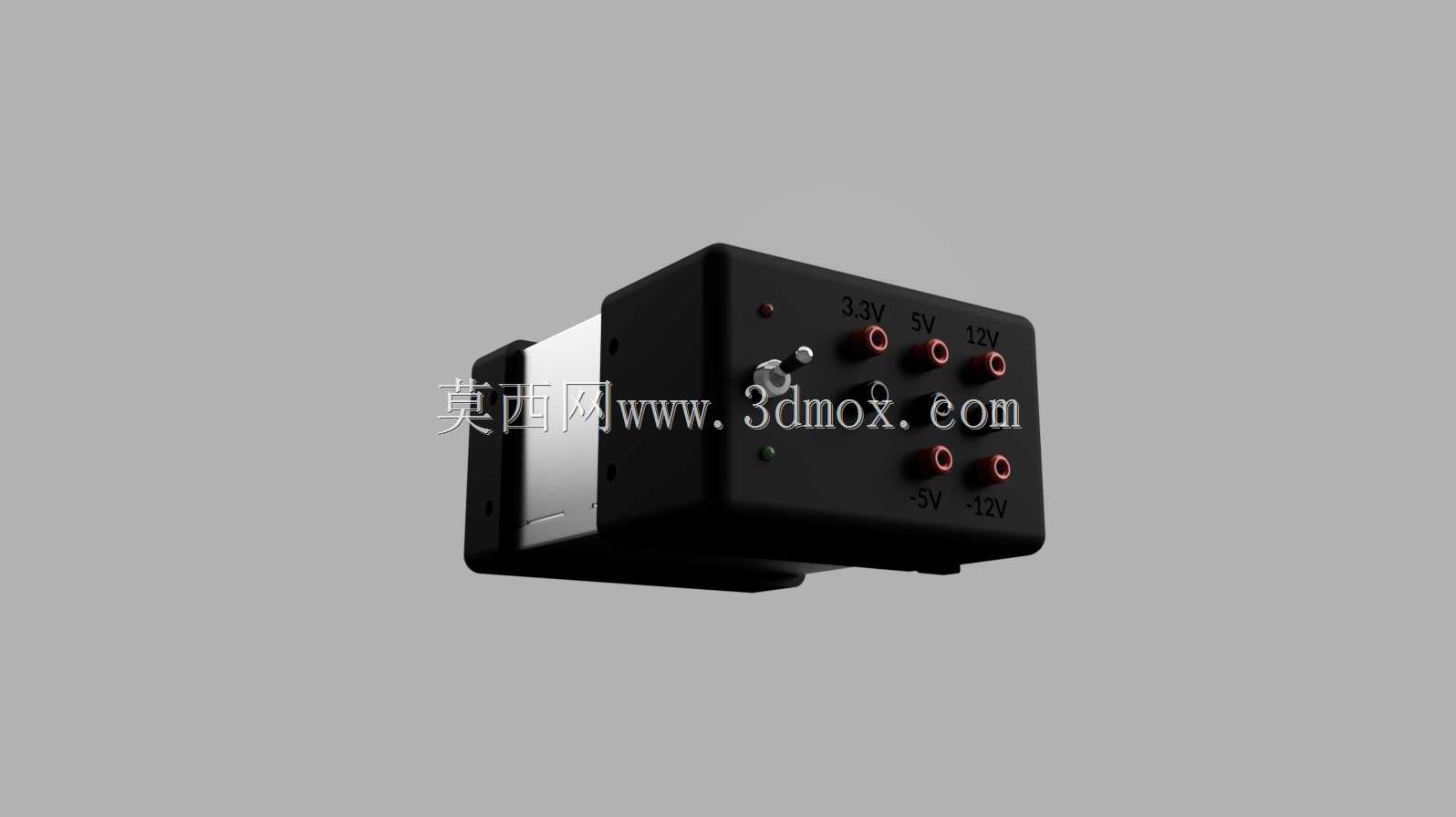

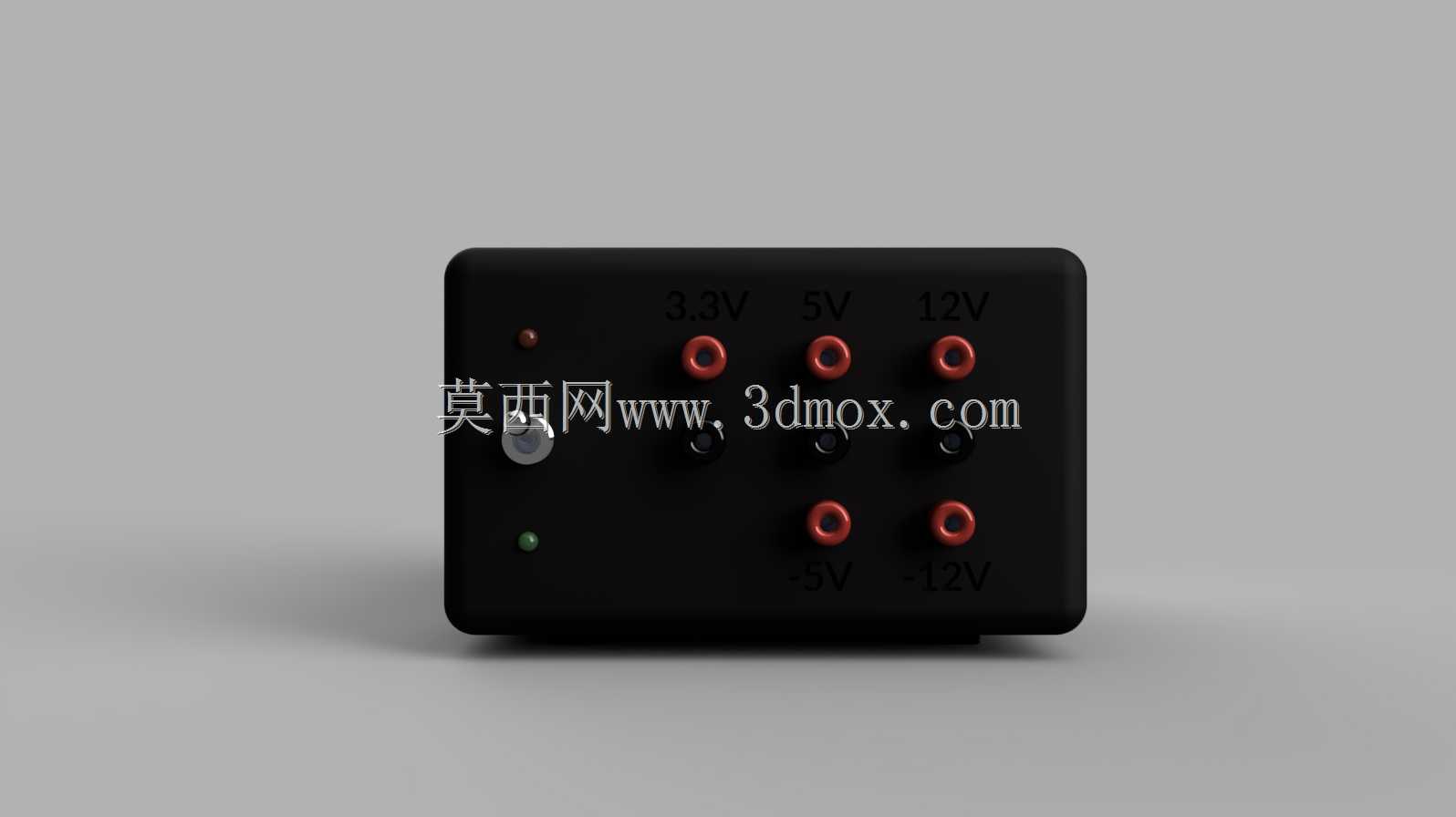

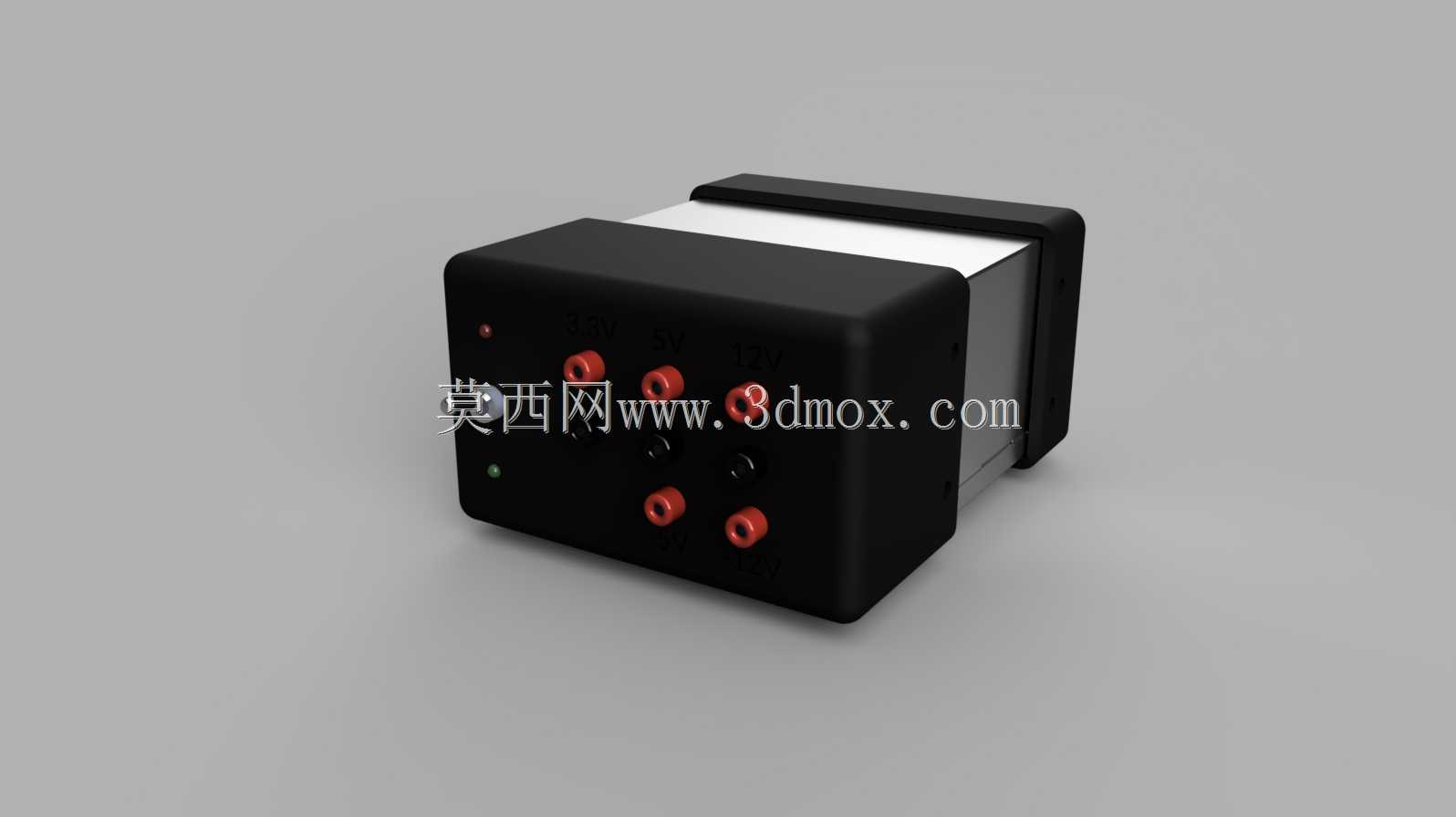

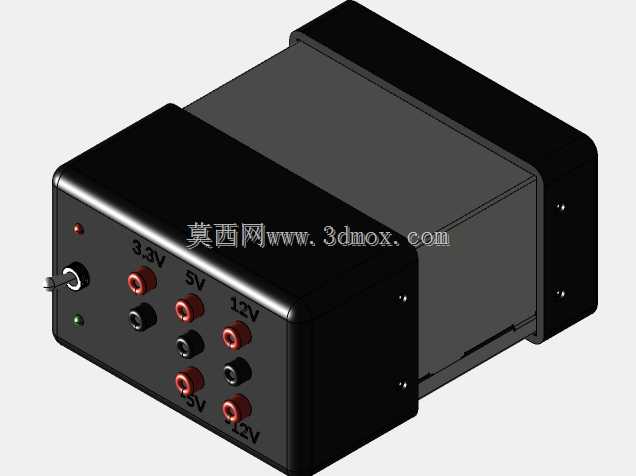

　　这个结构件面向把普通ATX台式机电源改造成桌面实验电源的使用场景。改造后的设备常放在电子实验台、维修工位、单片机调试区或小功率驱动测试区，用来给面包板、传感器模块、小型电机、控制板和临时接线电路提供多路直流输出。相比直接裸露使用电脑电源，外置壳体把高压输入区、风扇区和内部电路板封闭起来，只把常用输出端子、指示灯和开关暴露在前面板，能减少误触、短路和金属碎屑落入电源内部的风险。前面板采用黑色块状端盖形式，端子区集中布置在操作者正面，红色接线柱用于正极输出，黑色接线柱用于公共或负极回路，面板上还保留状态指示灯与开关位置。端子间距按手工插拔香蕉插头或裸线接线的操作空间预留，避免相邻插头互相干涉。壳体主体为长方体箱型结构，

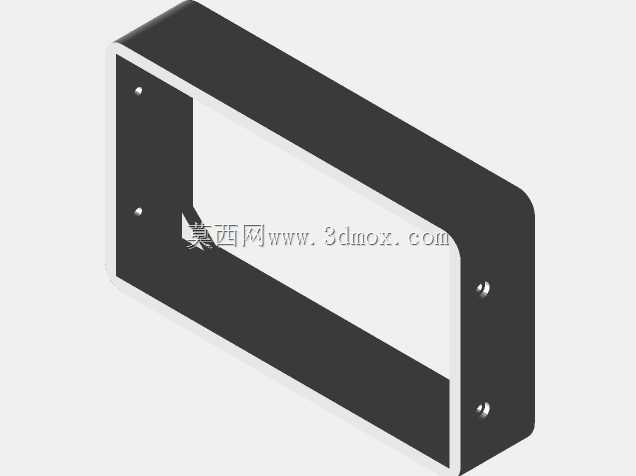

　　内部容纳标准ATX电源本体，外侧端盖承担面板固定、端子绝缘和外观包覆作用。从结构思路看，设计没有把电源完全封死成不可拆卸的盒子，而是采用侧面固定方式，方便后期拆开检查风扇、更换电容或重新定义输出线。端盖与箱体之间需要通过公制M3螺钉连接，实际制作时要在侧面预留安装孔位；如果侧壁材料不适合直接攻丝，可在内部粘合或焊接装配螺母，也可以把螺纹铜热熔压入侧面，以形成可靠的反复拆装螺纹。对于3D打印面板，螺钉孔周边应留出足够壁厚，柱位不要过于靠近边缘，否则拧紧时容易出现层间开裂。箱型主体的边界尺寸需要以所选ATX电源的实际长宽高为基准，外部包覆件不能只按理想数值建模，必须给电源外壳公差、线材弯折空间和风扇进风留出余量。

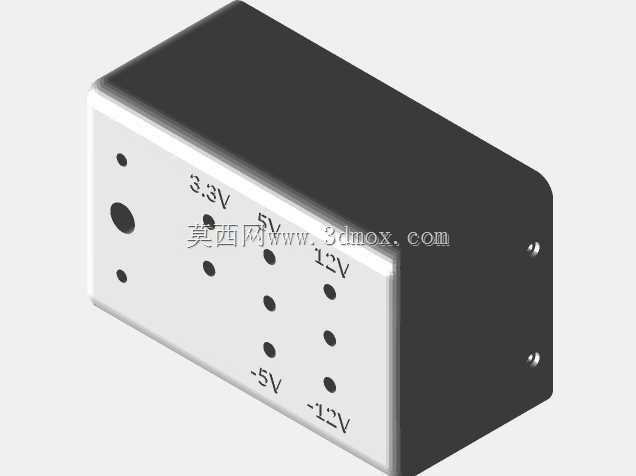

　　前端面板突出部分要考虑接线柱尾部、螺母和焊片的深度，端子孔后方不能与电源PCB或风扇支架发生干涉。后部则应避让交流输入插座、电压切换开关、散热风口和原电源自带的出线位置，不能因为加装外壳而遮挡风道。桌面使用时，设备底部需要保持平整，四个角可增加小面积脚垫或凸台，既防止刮擦台面，也让底部空气有流通间隙。若电源风扇朝向侧面或后部，外壳对应区域不能封闭；若风扇位于原电源顶面，改装后仍要保证进风侧不被面板遮挡。前面板文字、符号和电压标识应凹刻或丝印在端子附近，标识方向要与实际接线一致，多路输出时尤其要区分不同电压轨，避免实验过程中误接。该结构的重点不在复杂曲面，而在开孔位置、装配顺序和安全边界。建模时应先建立内部ATX电源的占位包络，

　　再反向生成外壳和端盖；安装孔、端子孔、开关孔、灯孔都应从实际零件库调取尺寸，而不是凭视觉估计。端盖边缘可做小倒角，提升手持和拆装时的触感；壳体转折处保持直角，有利于打印、切割或钣金加工。对于需要长期放在实验室的设备，外壳材料要具备一定绝缘性和耐温能力，面板不能在电源正常发热时软化变形。整体结构服务于一个明确目的：把标准计算机电源转换成安全、规整、便于接线的实验供电单元，同时保留维护和改造的便利性。
