3D打印机SMPS电源安装固定支架

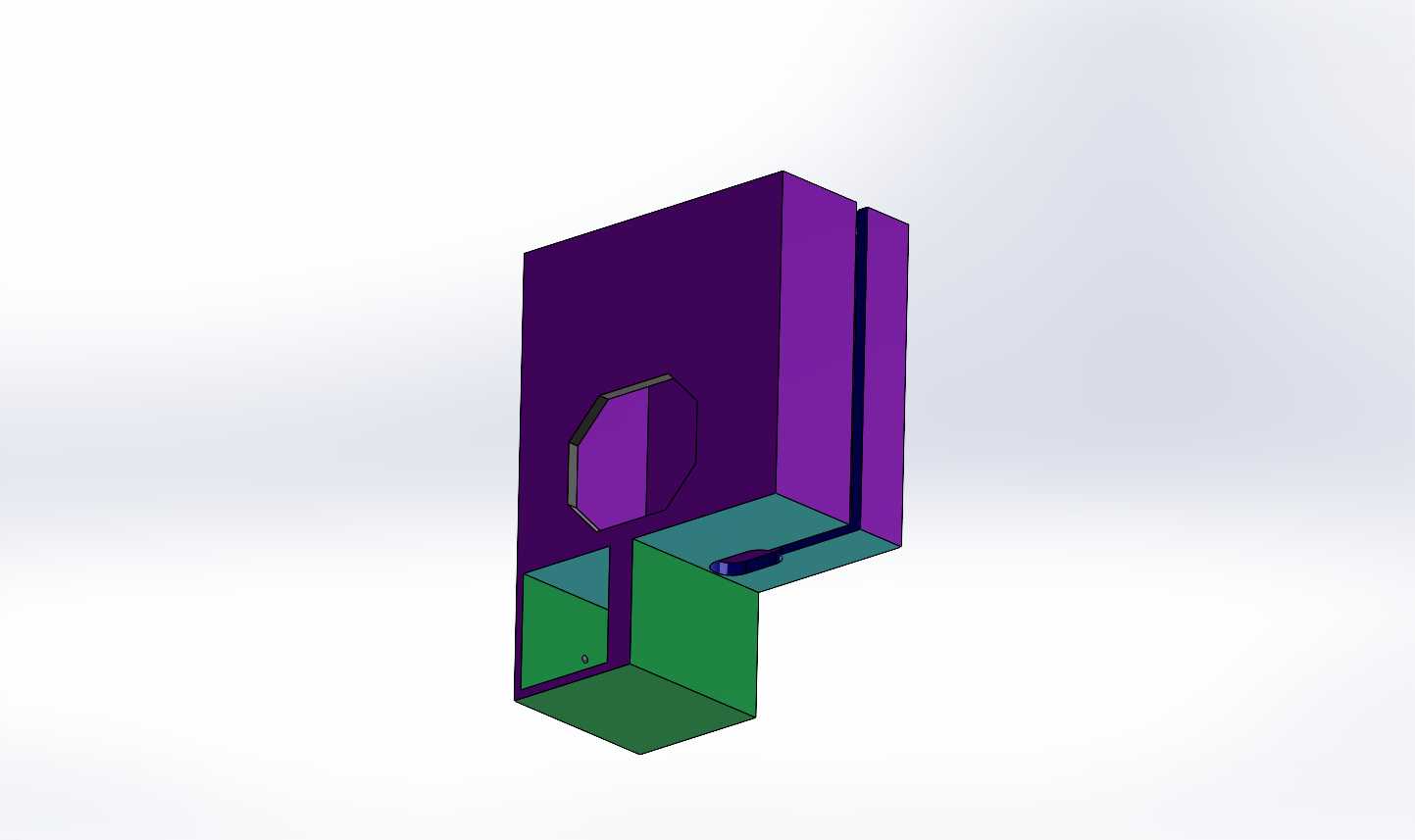

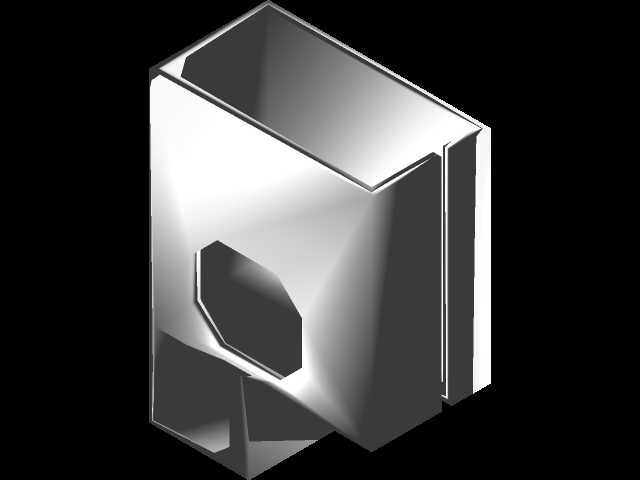

　　桌面级FDM3D打印机在长时间连续作业过程中，开关电源也就是常说的SMPS的安装稳固性直接影响整机供电稳定性，不少入门级机型出厂时电源采用简易绑带或者单侧螺丝固定，在设备移动、打印头高速往复运动带来的整机振动传导下，很容易出现电源移位、接线端子松动甚至接线磨损短路的隐患，这款支架就是针对安德3、Ender3 V2这类桌面机型的电源安装痛点做的适配结构。从实际装机的场景来看，这类机型的电源通常布置在机身型材框架的侧下方位置，既要避开Y轴运动的行程边界，也要和打印热床、挤出头的走线保持安全距离，同时还要预留足够的散热间隙，避免电源长时间工作的热量堆积影响周边塑料件的结构强度。这款支架在设计时采用了折边式的L型承托结构，

　　垂直面部分完全贴合SMPS电源的侧部安装面，预留的安装孔位和电源本体的固定孔位完全对齐，不需要对电源本身做任何打孔或者改装，直接用常规的M3螺丝就能完成电源和支架的锁紧固定；水平承托面则托住电源的底部边缘，分担垂直方向的承重，避免长期使用后单侧固定带来的电源下坠变形问题。在和机身连接的部分，支架的折边位置做了适配2020铝型材槽宽的安装凸台，不需要额外加装转接件，就能直接卡入型材的V型槽内，用T型螺母和螺丝就能完成支架在机身侧方的固定，安装位置可以沿着型材槽做上下微调，方便用户根据自己的走线布局调整电源的安装高度，避开底部的电源线走线槽或者侧方的Z轴丝杆运动行程。从结构强度的角度考虑，支架的转角位置做了三角加强筋设计，

　　在不增加整体壁厚的前提下提升了转角处的抗弯折能力，哪怕电源重量达到1.5kg左右，长期承重也不会出现支架变形的问题；同时支架和电源接触的位置做了0.2mm的让位间隙，避免安装时因为3D打印的层纹误差导致装配卡滞，垂直安装面的开孔做了沉头处理，螺丝锁紧后头部不会突出平面，不会和电源外壳产生干涉。考虑到3D打印用户的实际制作需求，整个支架的结构没有大角度悬空面，打印时不需要添加过多支撑，哪怕是用PLA材料打印，只要填充率达到20%以上就能满足承重要求，安装完成后电源和机身型材之间保留了5mm左右的通风间隙，电源工作时产生的热量可以顺着间隙自然流通，不会出现热量闷在支架和机身之间的问题。另外支架的侧边还做了小型的走线卡槽，

　　电源的输出线可以顺着卡槽整理固定，避免走线散乱和运动部件产生刮蹭，实际装机后整个电源的固定点从原来的单侧2个螺丝变成了支架承托加四点固定的形式，哪怕设备在搬运过程中出现轻微磕碰，电源也不会出现移位，从根源上减少了因为电源松动带来的供电故障隐患，对于喜欢改装桌面3D打印机、优化整机结构稳定性的用户来说，这类适配性的安装支架是提升整机可靠性的实用结构件。
