小轮车曲柄轴及脚踏支架组件设计

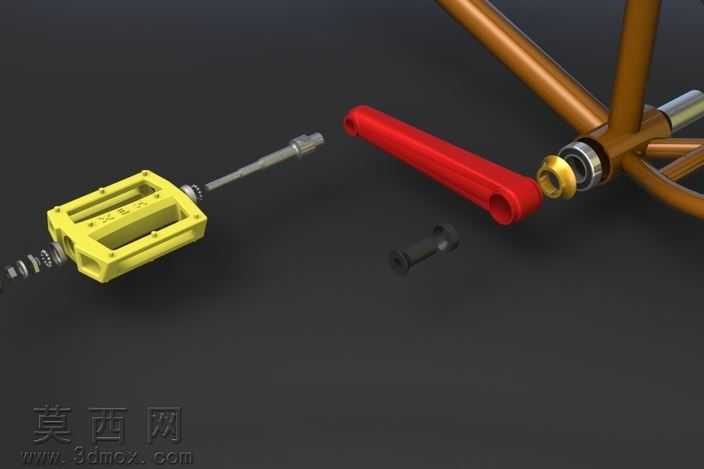

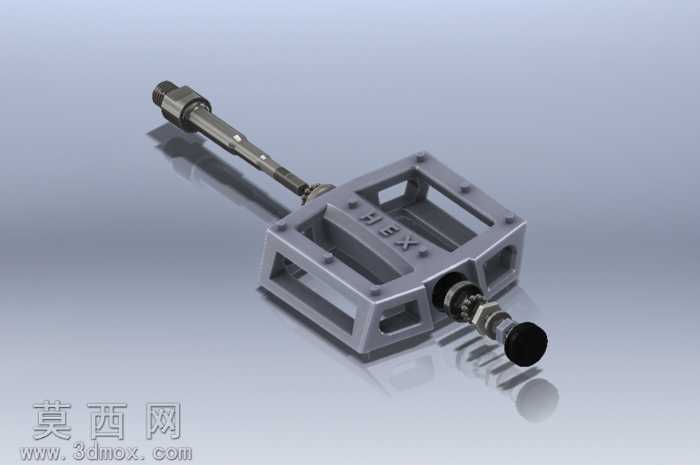

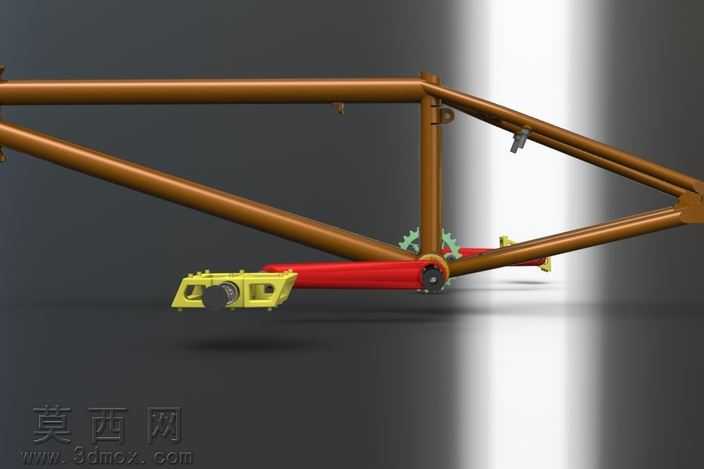

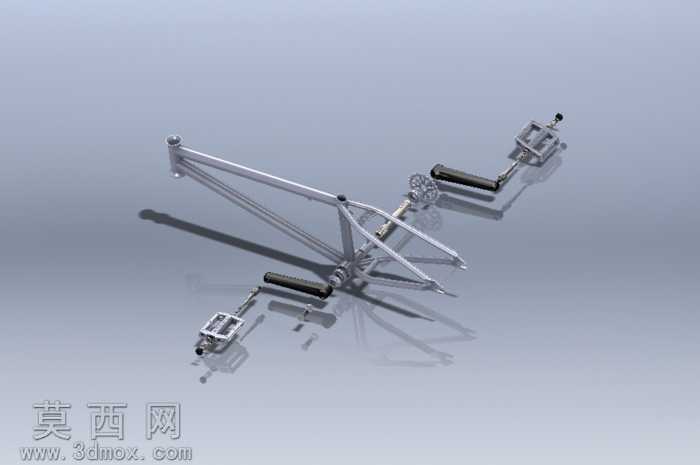

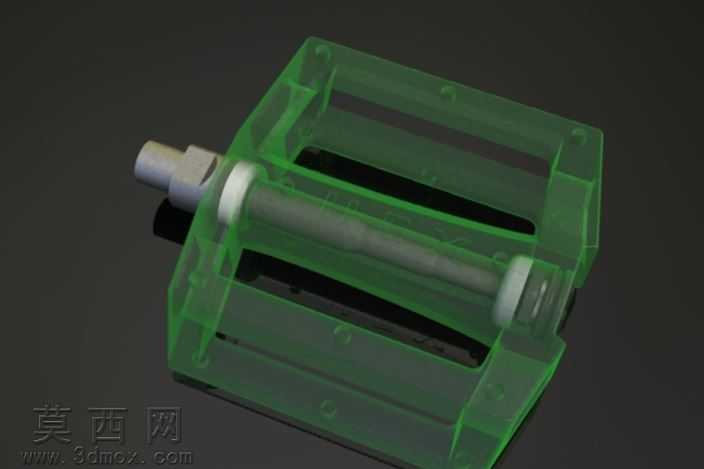

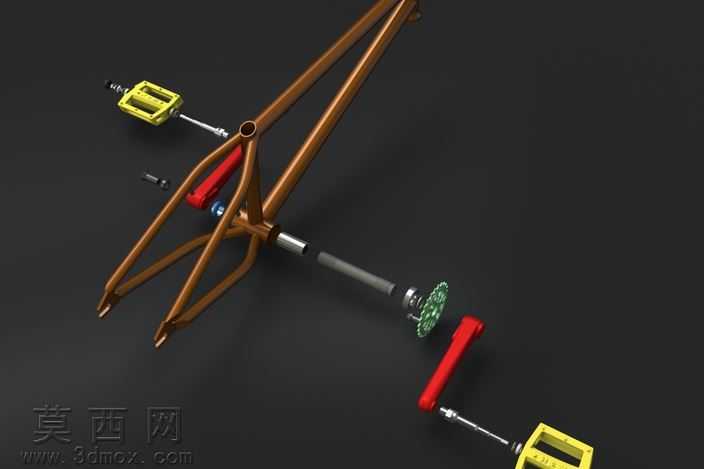

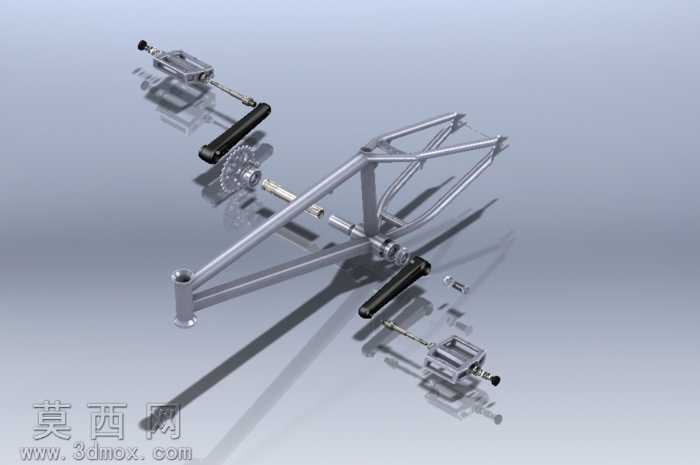

本作品为小轮车传动与脚踏连接部位的组件三维建模设计，参考2010年东部小轮车自行车的车架几何参数进行开发，同时对Eclat品牌曲柄踏板做了适配修改，还原了ravenger踏板的结构特征。建模过程中采用参数化设计思路，先完成各独立零件的特征构建：首先搭建车架底部五通位置的管状基体，按照小轮车的管径、壁厚参数绘制扫掠路径，保证管材衔接处的圆角过渡符合实际焊接工艺的成型效果；随后完成中轴组件的建模，包含轴杆、轴承、锁紧螺母等零件，轴承部分还原了内外圈、滚动体的细节结构，保证装配时的同轴度约束符合实际机械配合要求。曲柄零件采用实体拉伸结合切除特征完成，还原了曲柄与轴连接的花键结构、与脚踏连接的螺纹孔位，表面做了防滑纹理的细节处理；脚踏部分采用多实体建模方式，先构建脚踏主体的框架结构，再添加两侧的防滑钉、内部的转轴结构，转轴与脚踏主体之间预留了轴承安装位，还原真实脚踏的转动配合关系。链轮零件按照小轮车单速盘片的齿形参数绘制齿廓，添加了盘片的减重孔、与曲柄连接的安装孔位，保证齿形与链条的啮合参数准确。爆炸视图的搭建严格按照实际装配顺序排布各零件的位置，清晰展示各部件的装配层级与连接关系。渲染阶段为不同零件赋予对应材质：车架管材采用哑光金属烤漆材质，曲柄、轴类零件采用亮面镀铬金属材质，脚踏主体采用高强度工程塑料材质，轴承滚动体采用高反光轴承钢材质，红色塑料保护套采用半哑光塑胶材质，黑色螺丝采用发黑处理的金属材质，通过打光突出金属零件的反光质感与塑料零件的哑光质感，还原零件真实的视觉效果。各零件之间的配合关系经过校验，轴与轴承的过渡配合、螺纹连接的尺寸参数、零件之间的安装间隙均符合小轮车零部件的实际设计规范，可用于小轮车改装设计参考、零部件结构教学演示等场景。
