1磅级塑料格斗竞技机器人结构设计

　　这款小型竞技类机器人主要面向轻量化格斗机器人赛事场景，适配1磅级别的参赛重量组别，整体采用塑料材质作为主体结构承载，兼顾轻量化需求与结构抗冲击性能，在同级别参赛设备中具备较强的结构适配性。从实际应用场景来看，这类小型格斗机器人多用于高校科创赛事、青少年机器人竞技活动以及民间机器人对抗交流活动，核心用途是在指定封闭竞技场地内，通过自身搭载的攻击结构完成对对手机器人的冲击、掀翻、位移限制等对抗动作，最终实现赛事规则内的获胜目标。

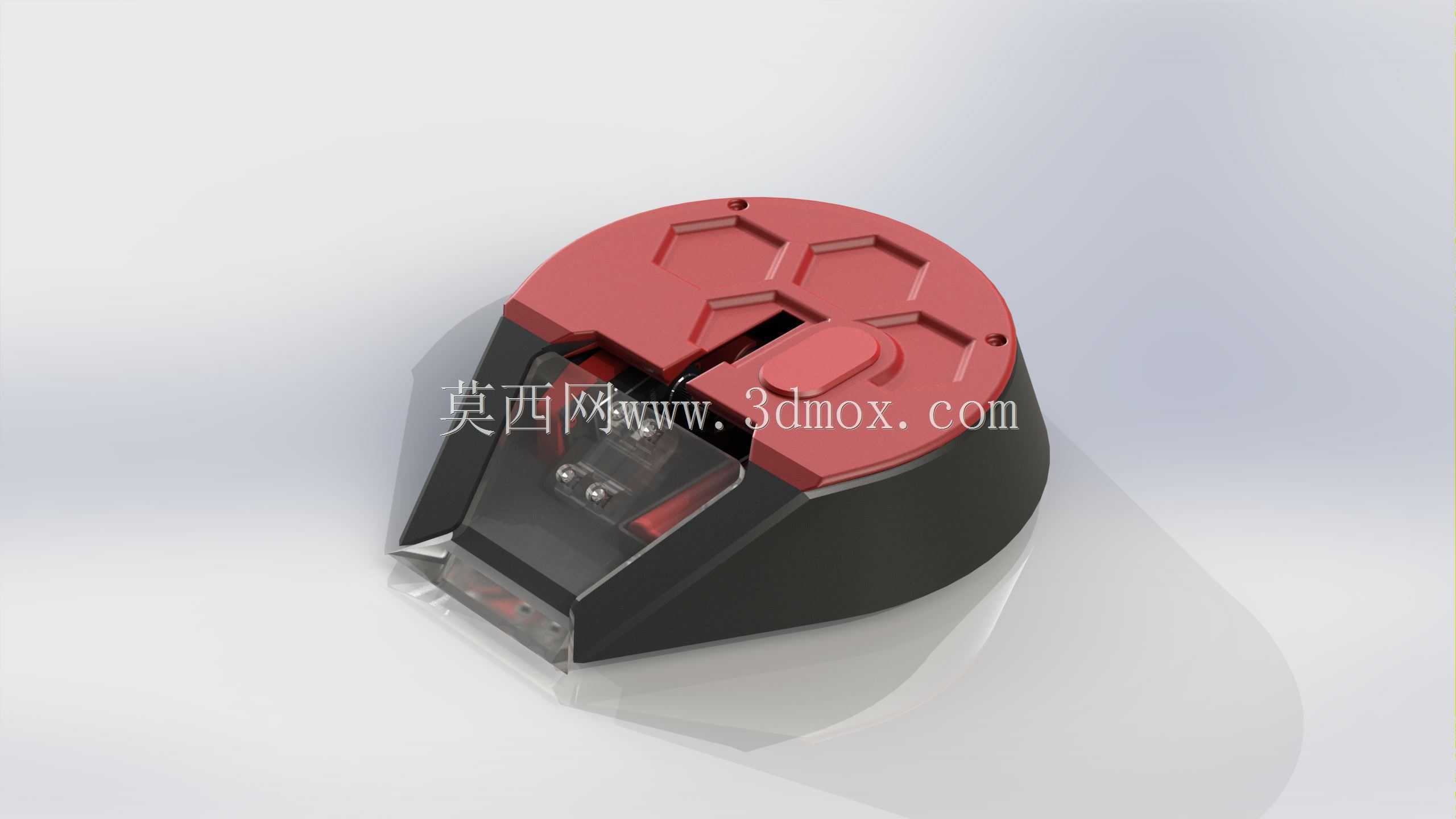

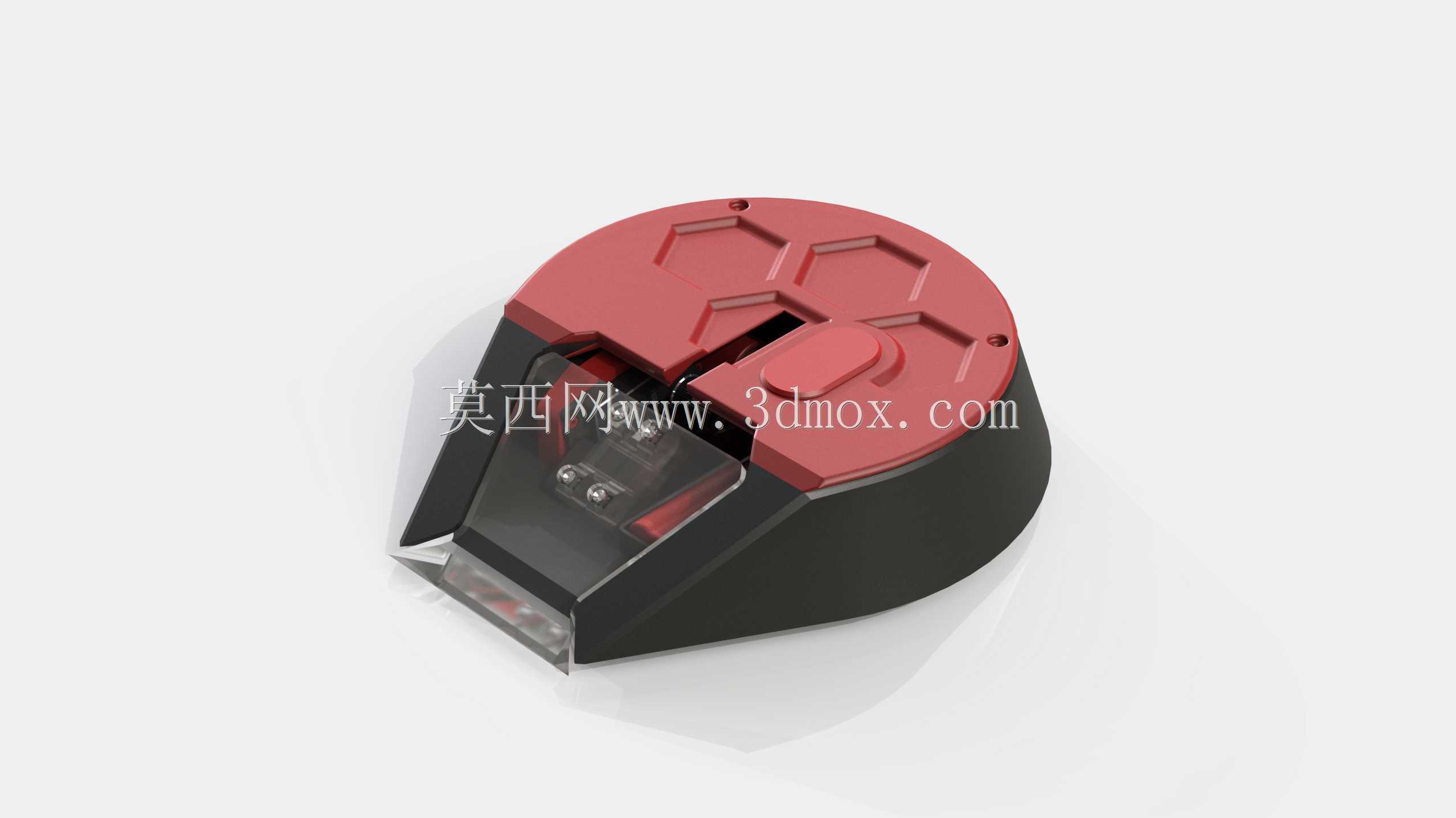

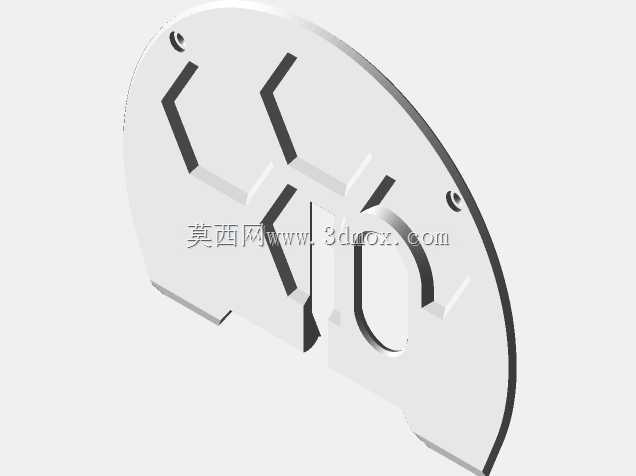

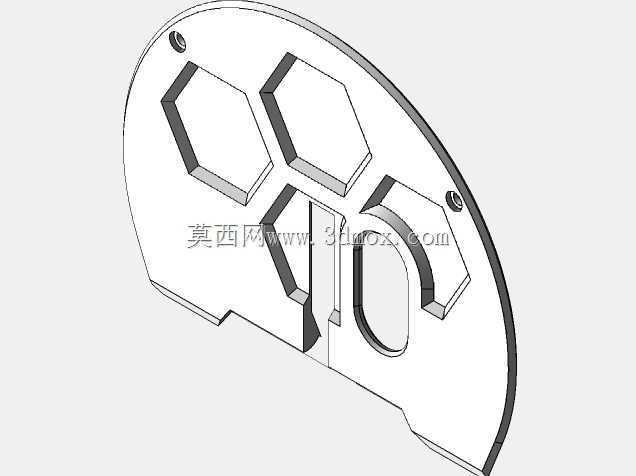

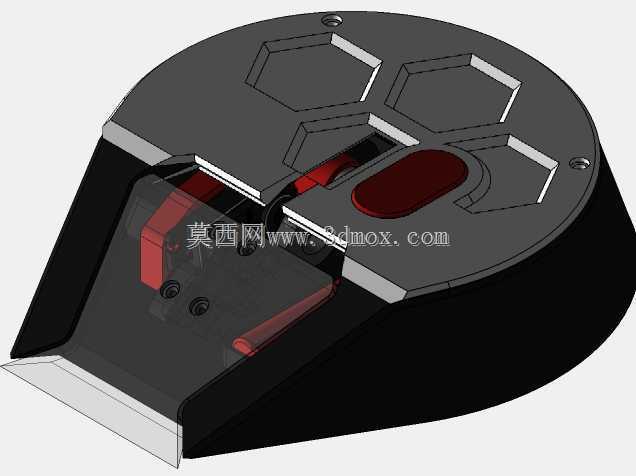

　　从功能特性层面拆解，该机器人采用圆形低重心底盘布局，上盖设置六边形蜂窝状加强筋结构，在不额外增加整体重量的前提下，有效提升上盖结构的抗冲击刚度，避免对抗过程中来自上方的冲击直接损坏内部电控组件。前端采用楔形攻击结构设计，楔形面采用倾斜角度优化，能够在正向行进过程中顺利楔入对手机器人的底盘下方，配合自身行进动力实现对对手的掀翻动作，楔形结构边缘做了圆角过渡处理，避免应力集中导致的结构崩裂问题。上盖中部设置的凸起结构为武器系统的触发与传动预留安装空间，内部可容纳小型驱动电机、传动齿轮组以及电池、控制板等核心电控组件，各组件的安装位均设置了定位柱与螺丝孔位，能够实现电控部件的快速装配与固定，减少装配过程中的定位调整工作量。

　　设计思路上，整体结构优先满足1磅级别的重量限制要求，所有非受力区域均做了壁厚优化，主体壁厚控制在1.5mm-2mm区间，受力集中的攻击楔面、底盘安装位、电机固定位局部加厚至3mm，通过壁厚差异化设计实现重量与结构强度的平衡。底盘部分采用分体式设计，下半部分为行走机构预留了轮组安装腔，可适配小型直流减速电机驱动的行走轮组，轮组安装位设置了可调节的张紧结构，能够根据履带或者轮胎的装配公差调整张紧度，保证行走过程中的动力传输稳定性。上盖与底盘之间采用卡扣加螺丝的双重固定方式，日常调试时可通过卡扣快速开启上盖调整内部参数，正式参赛时追加螺丝固定，避免对抗过程中冲击导致上盖脱落。

　　从外形尺寸与安装边界来看，整机整体轮廓为类圆形，最大直径控制在120mm以内，整体高度不超过60mm，能够适配1磅级赛事对参赛设备的尺寸限制要求。内部安装空间做了明确的区域划分，前端楔形结构后方预留15mm宽度的武器传动安装区，中部为直径60mm的圆形电控安装区，可容纳常规尺寸的航模电池、双路电机驱动板以及遥控接收模块，两侧轮组安装位的中心距为80mm，轮组直径适配32mm的橡胶防滑轮，轮组突出底盘侧面的距离不超过5mm，避免对抗过程中轮组直接受到冲击损坏。底盘底部距离地面的间隙控制在3mm，既能够保证在不平整的竞技场地表面顺利通行，又能避免间隙过大导致对手的楔形结构轻易楔入自身底盘下方。

　　结构细节上，所有塑料部件的连接位均做了拔模角度处理，适配FDM类型3D打印的工艺要求，打印过程中无需添加过多支撑结构即可完成整体打印，降低制作过程中的材料损耗与后处理工作量。攻击楔面的内侧设置了十字形加强筋，能够将对抗过程中受到的冲击力均匀分散到底盘整体框架上，避免局部受力过大导致楔面断裂。上盖的六边形凹槽除了加强结构的作用外，还能够在多机对抗场景中分散来自上方的垂直冲击力，避免上盖直接凹陷挤压内部电控组件。整机的重心位置设计在几何中心偏前10mm处，配合前端楔形结构的重量，能够保证正向行进时的抓地力，避免加速过程中出现打滑现象，同时在撞击对手时能够将更多的重量集中在攻击端，提升攻击动作的有效性。
