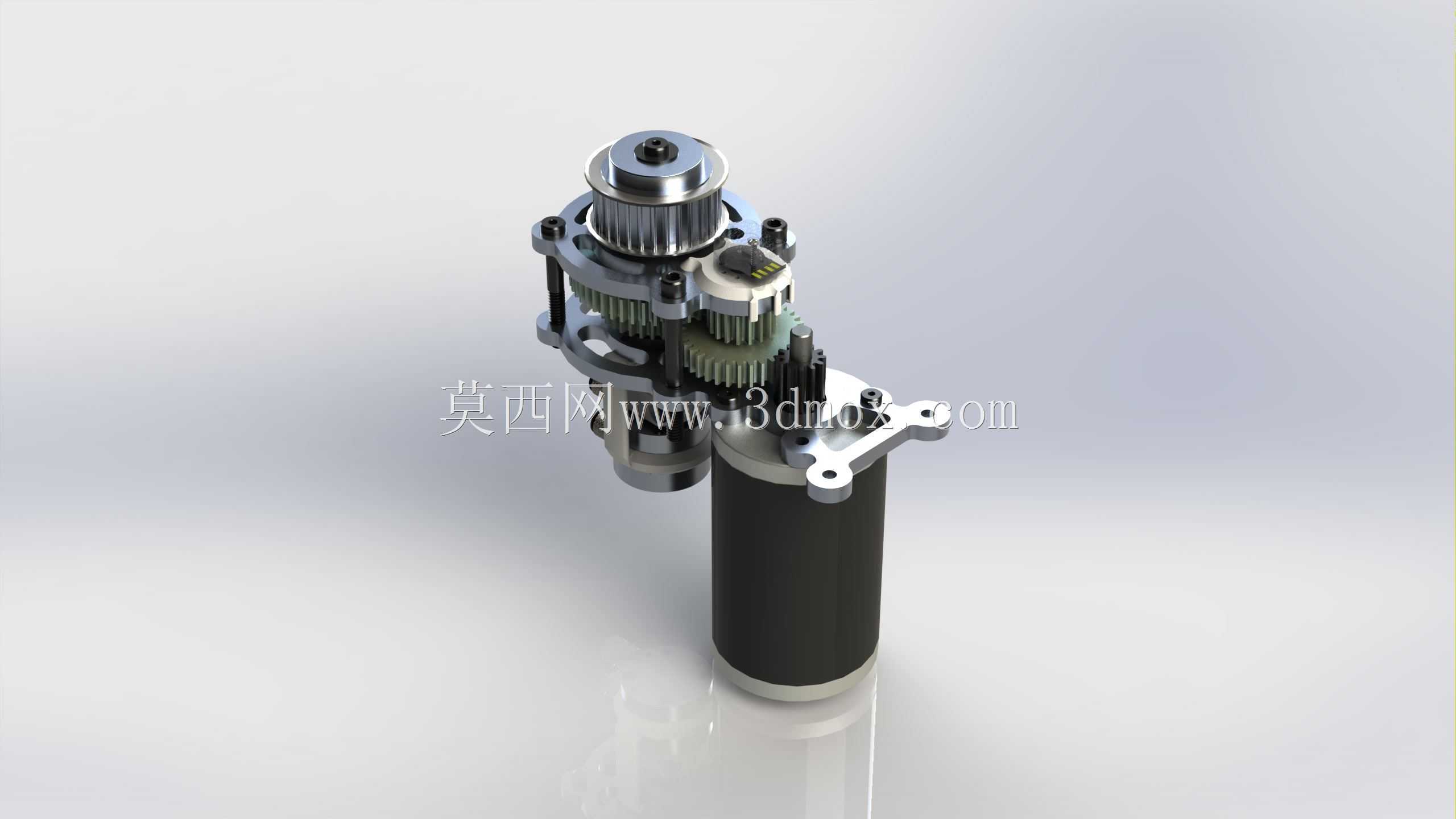

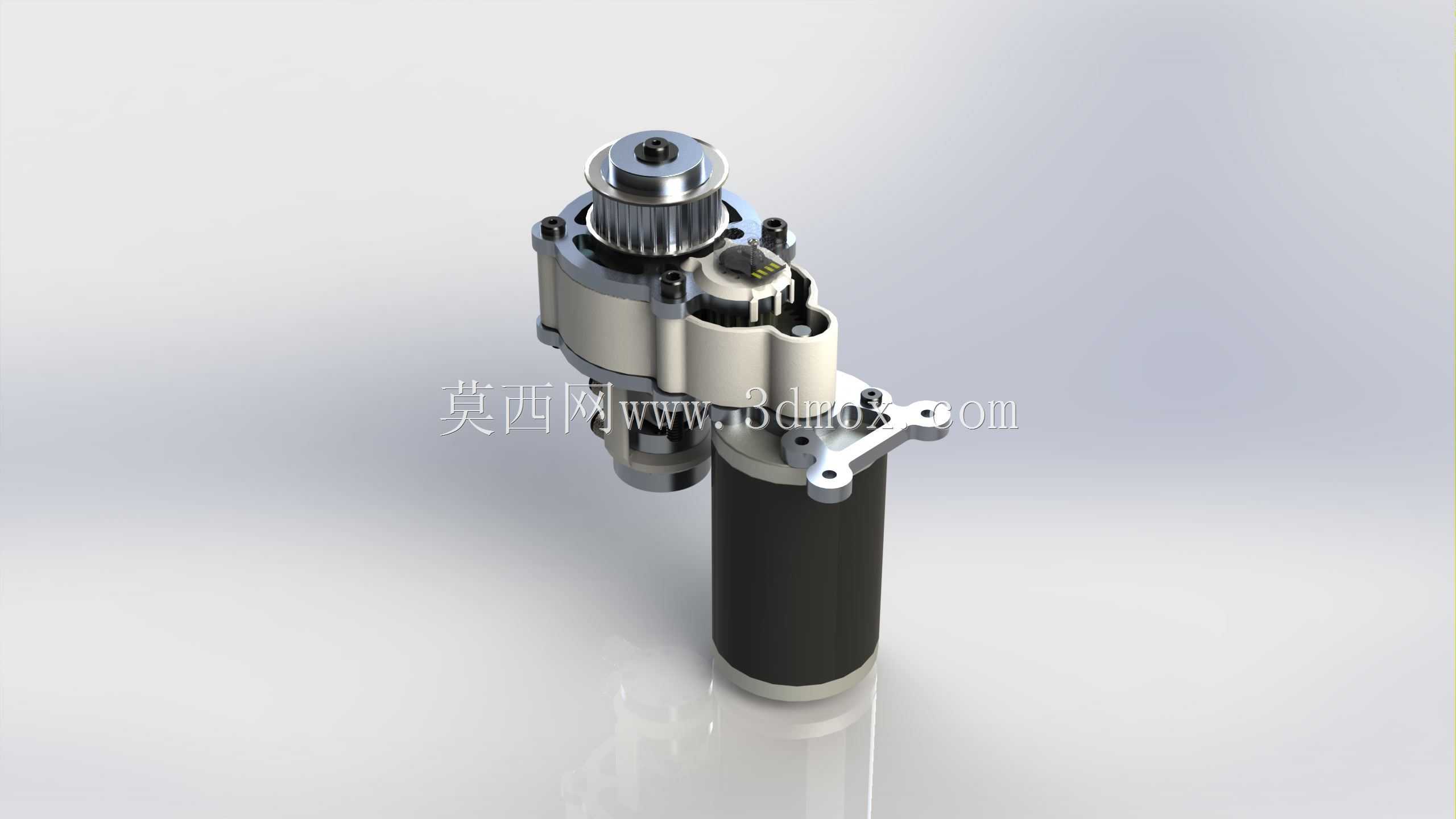

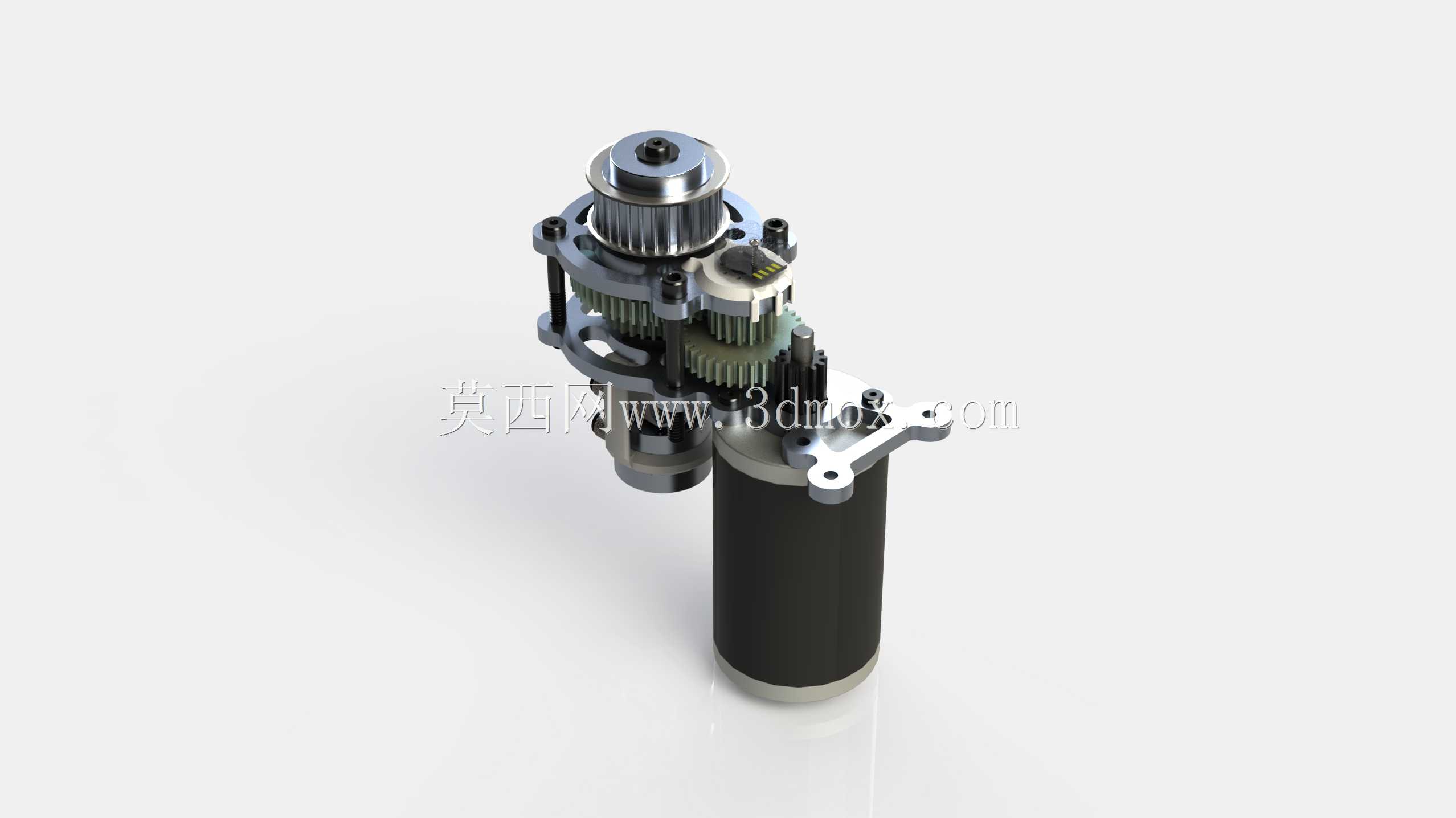

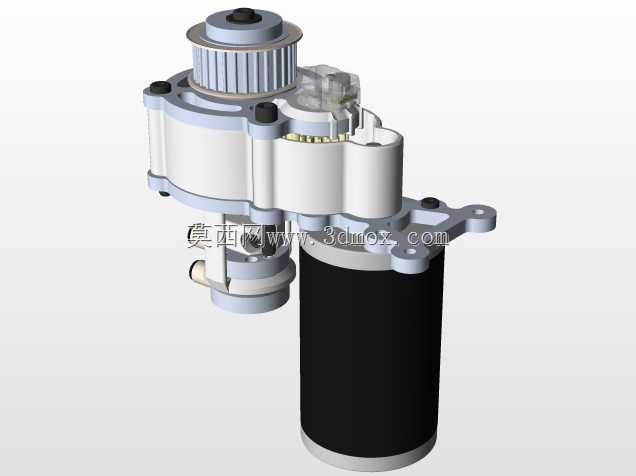

FRC竞赛专用单CIM滚珠变速装置

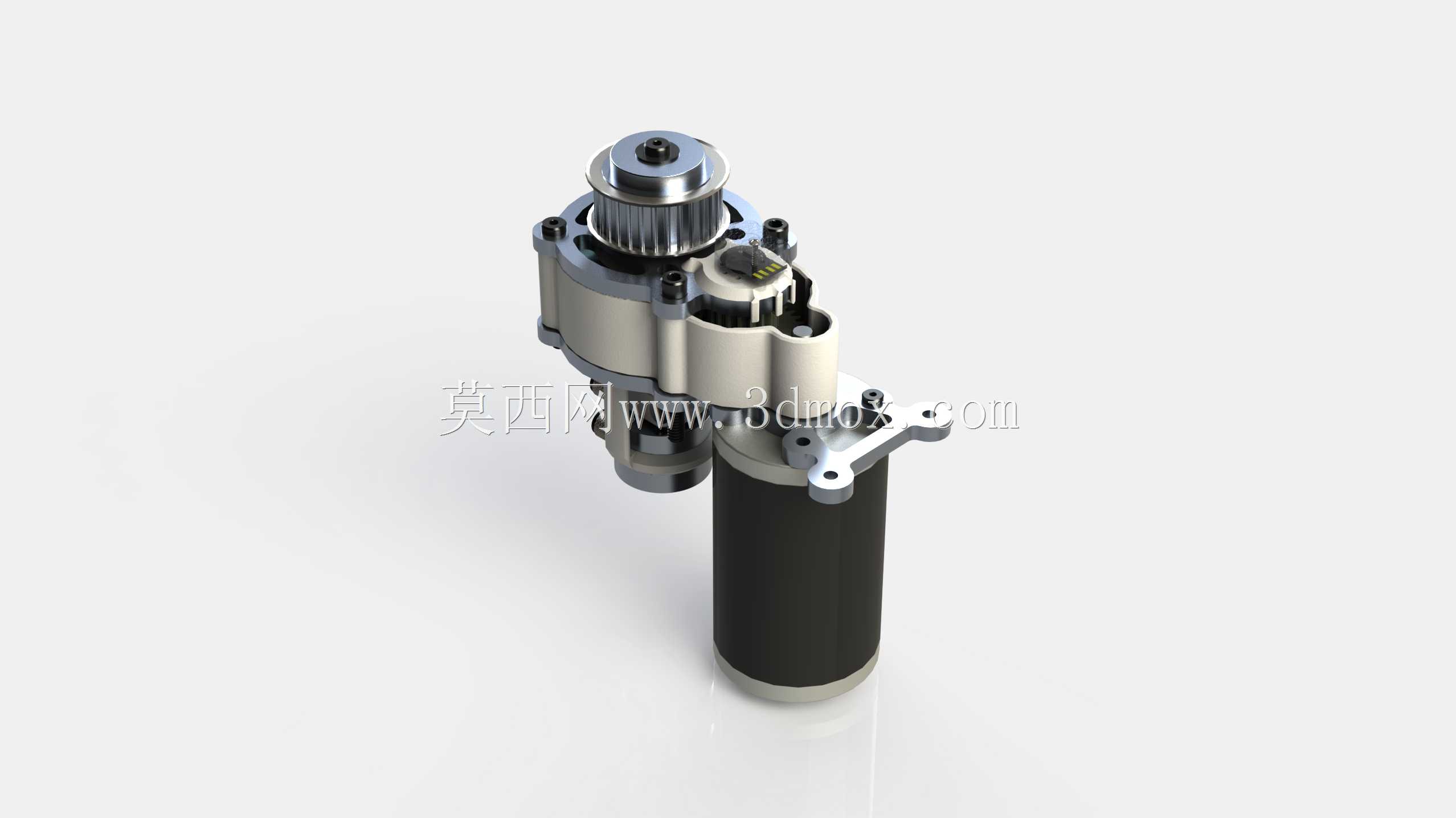

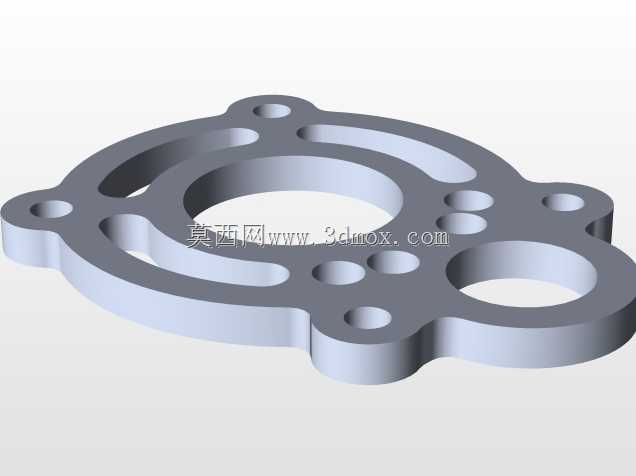

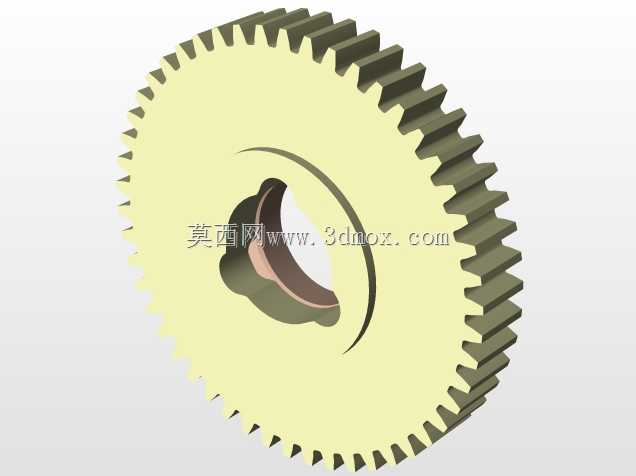

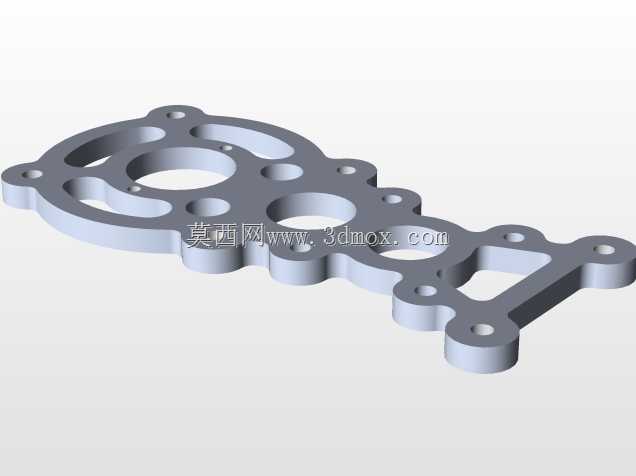

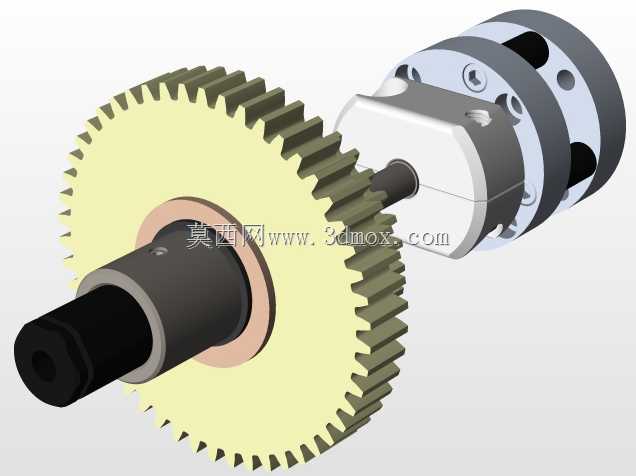

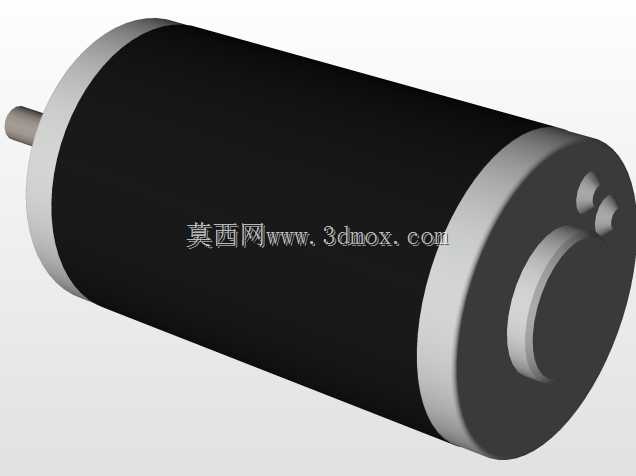

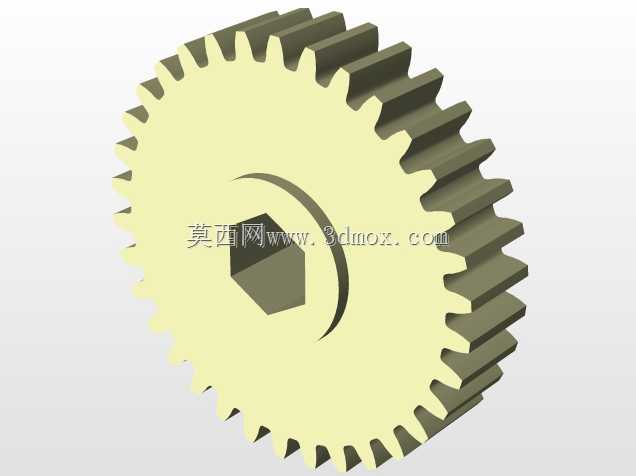

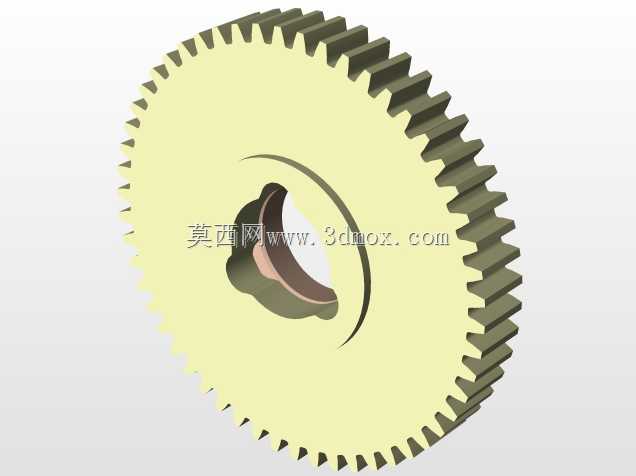

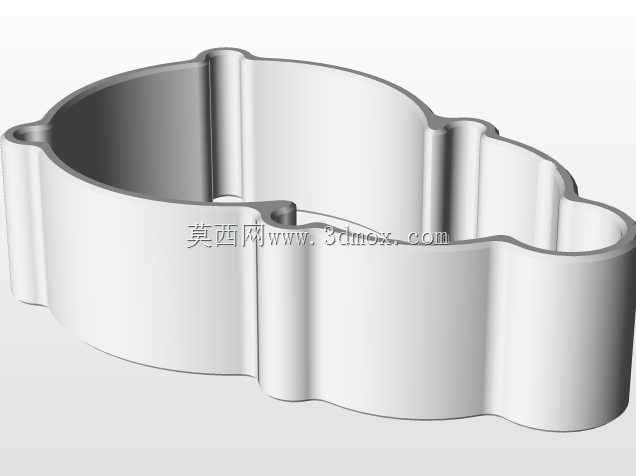

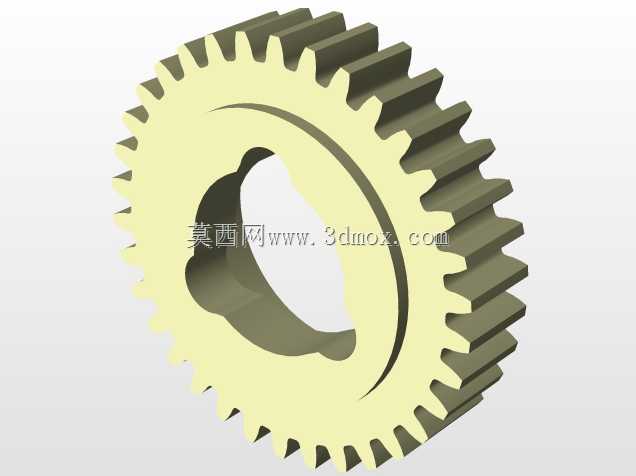

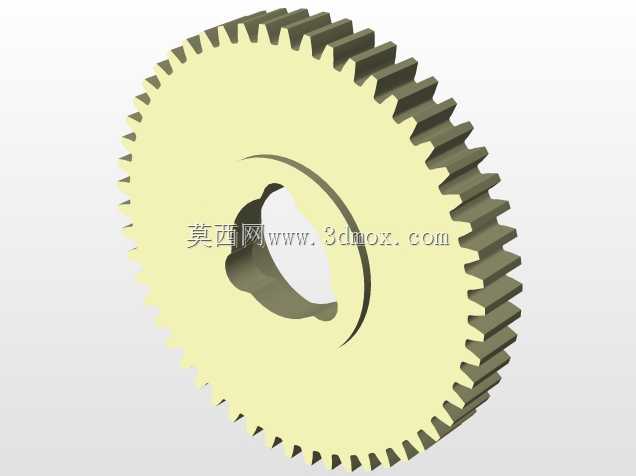

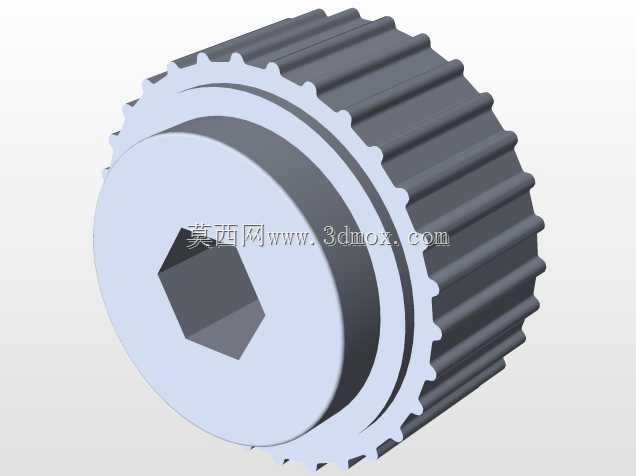

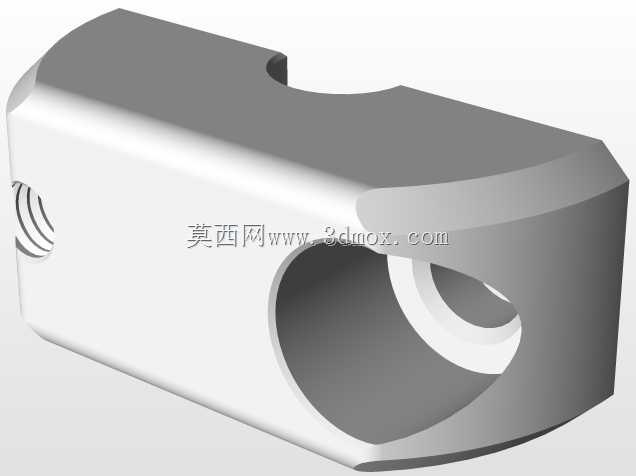

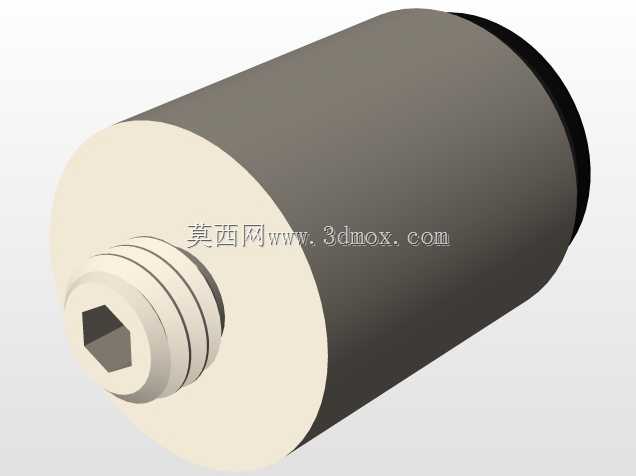

在青少年机器人竞赛的备赛环节里，动力传输单元的性能直接决定了整机的动作响应速度与负载输出能力，这款专为FRC赛事开发的单CIM滚珠变速结构，正是针对竞赛场景下紧凑安装空间、高传动效率、快速换挡需求打造的动力适配部件。从实际赛场应用来看，该变速结构主要承担CIM动力电机与执行机构之间的转速扭矩匹配作用，固定2.78倍的传动比设定，是经过多轮赛场工况验证后选定的最优参数区间，既能够保证机器人在冲刺阶段获得足够的轮端转速，也能在攀爬、举升等重负载工况下输出充足扭矩，避免电机堵转烧毁的问题。设计过程中，团队优先考虑了赛事规则下的安装边界约束，整体结构采用层叠式布局，将同步带轮组、行星滚珠变速组件、换挡驱动活塞沿电机轴向依次排布，最大程度压缩径向占用空间，安装法兰预留的标准孔位可直接适配FRC赛事通用的铝型材机架安装规范，不需要额外加工转接件就能完成快速装配。换挡执行部分采用气动活塞驱动结构，直接复用赛事机器人标配的气动系统回路，不需要额外增设驱动源，拨叉动作行程经过精准计算，可在百毫秒级时间内完成档位切换，避免赛场对抗中出现换挡卡滞、动力中断的问题。传动核心采用滚珠啮合结构，相比传统直齿轮变速结构，传动间隙控制在极小范围内，正反转切换时的空程量可忽略不计，对于需要精准定位的机械臂、发射机构等执行端来说，能够有效提升动作控制精度，减少传动回差带来的定位误差。结构件的材质选型也充分考虑了竞赛场景的抗冲击需求，承力壳体采用高强度铝合金加工，齿轮啮合部位做了表面硬化处理，能够承受对抗过程中的瞬时冲击负载，同时整体重量控制在赛事重量限制的合理区间内，不会给整机配重带来额外负担。日常维护层面，该变速结构采用模块化拆分设计，所有传动部件都可快速拆解更换，赛场出现故障时不需要整体替换，仅需更换损坏的单个零件就能快速恢复运行，适配赛事紧张的备赛与抢修节奏。从安装适配性来看，动力输入端直接匹配标准CIM电机的输出轴尺寸，输出端可适配多种规格的同步带轮、链轮连接件，能够根据不同赛题的执行机构需求灵活搭配，不管是用于行走驱动、举升机构还是发射装置的动力传输，都能通过简单的连接件调整完成适配，不需要对变速主体结构做二次修改。
