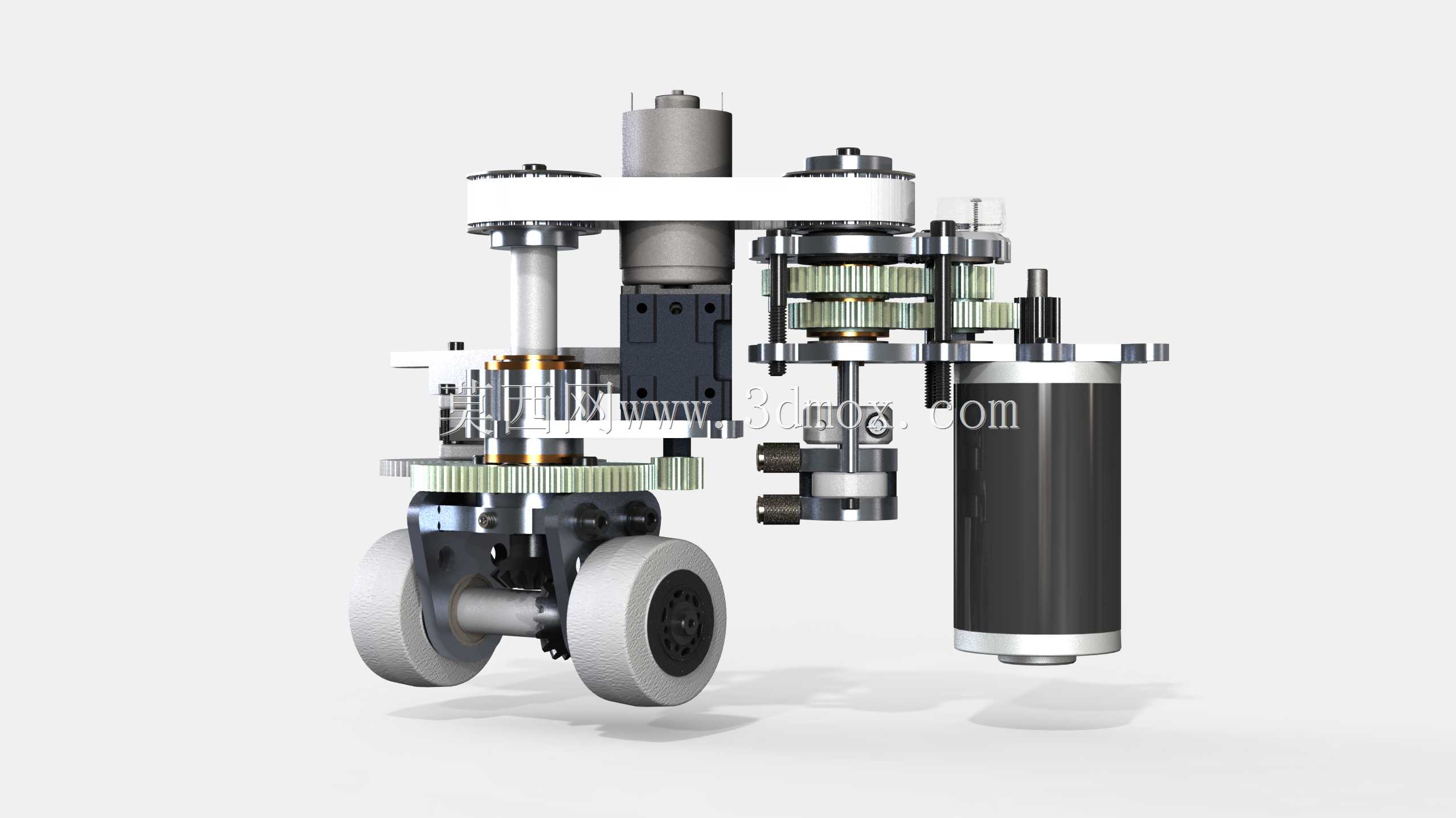

FRC竞赛机器人独立双轮转向结构设计

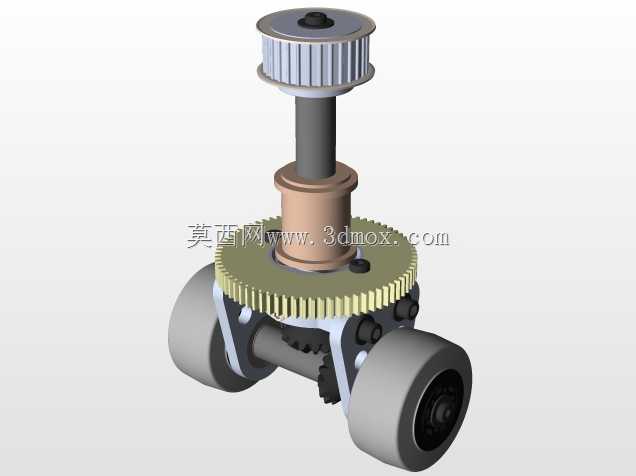

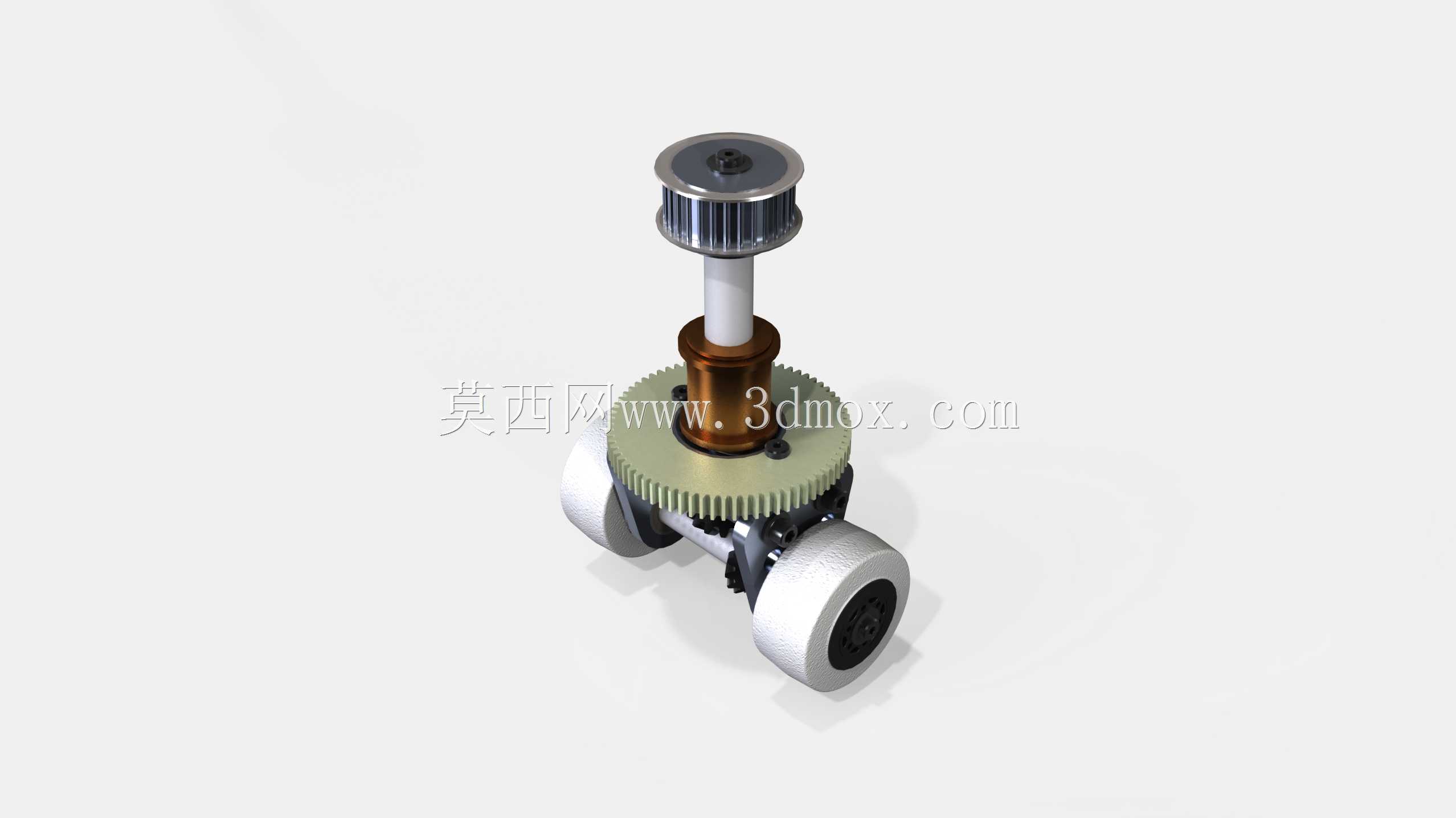

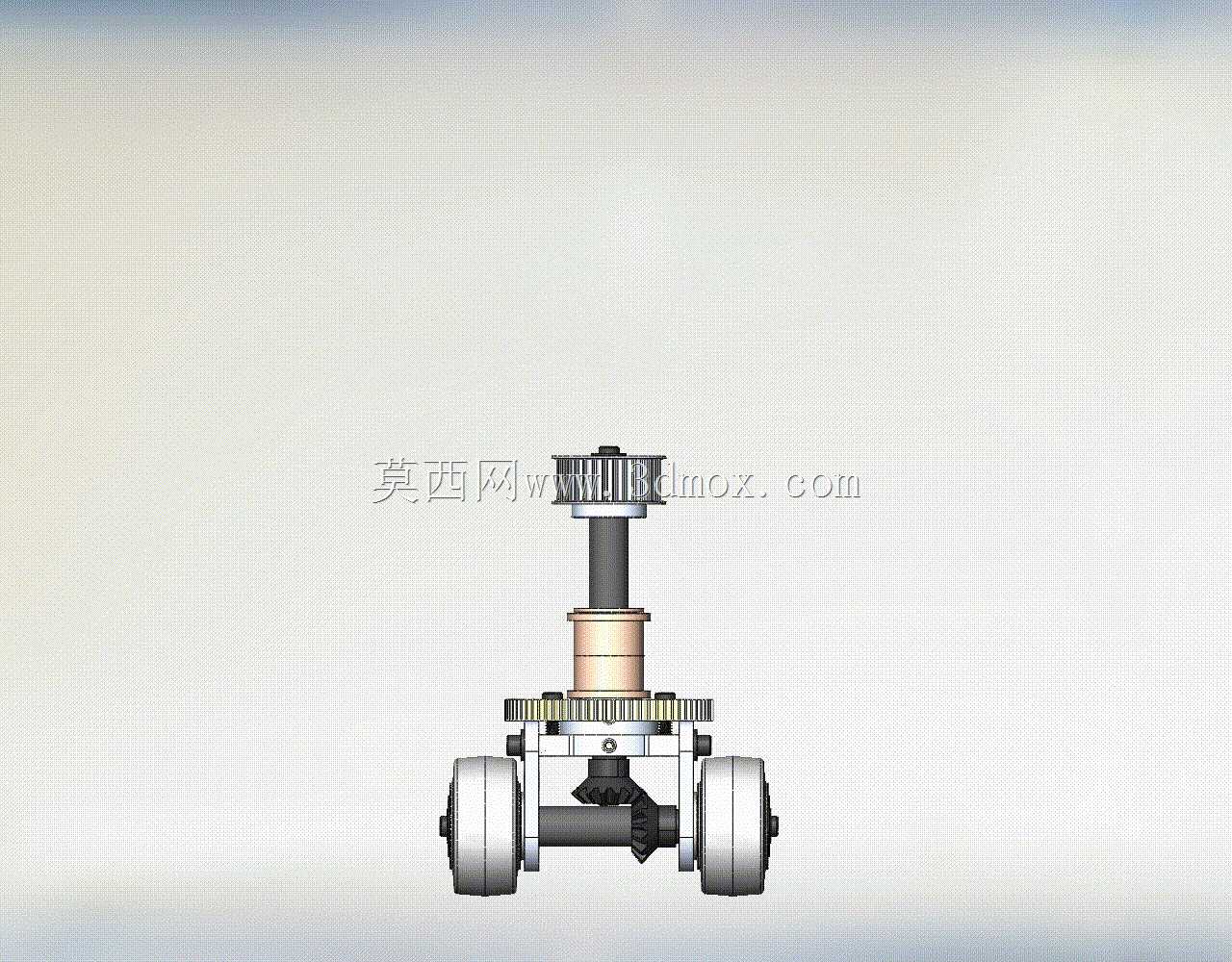

　　这套转向结构是面向FIRST机器人竞赛场景开发的独立双轮转向方案，核心解决竞赛场景下机器人需要快速变向、小半径回转、多姿态行进的实际需求。在FRC赛事的对抗场景中，常规的差速转向结构在快速横移、斜向走位、精准对位取放物料时存在转向半径大、轮组磨损快、姿态调整滞后的问题，这套独立双轮转向结构通过给两侧驱动轮配置独立的转向自由度，让每个轮组都能独立调整行进角度，配合底盘的框架式承载结构，可实现原地回转、横向平移、斜向进给等多种行进模式，完全匹配赛事中快速攻防、精准对位的操作需求。

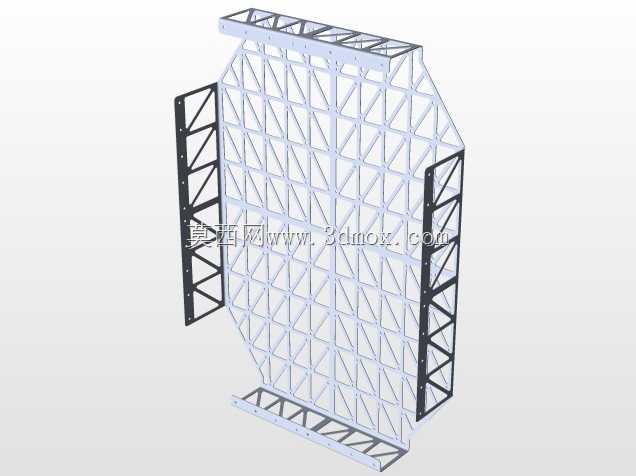

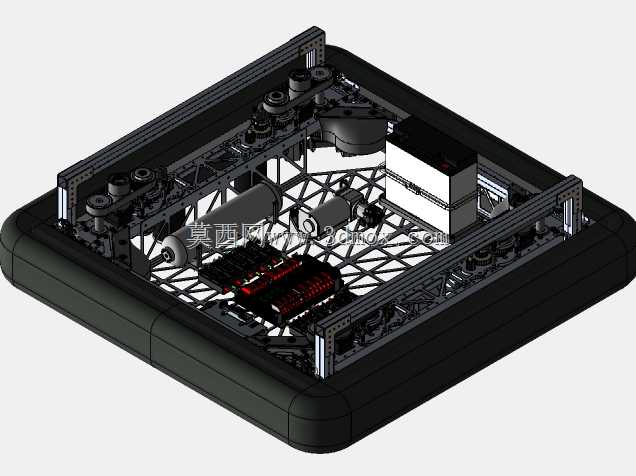

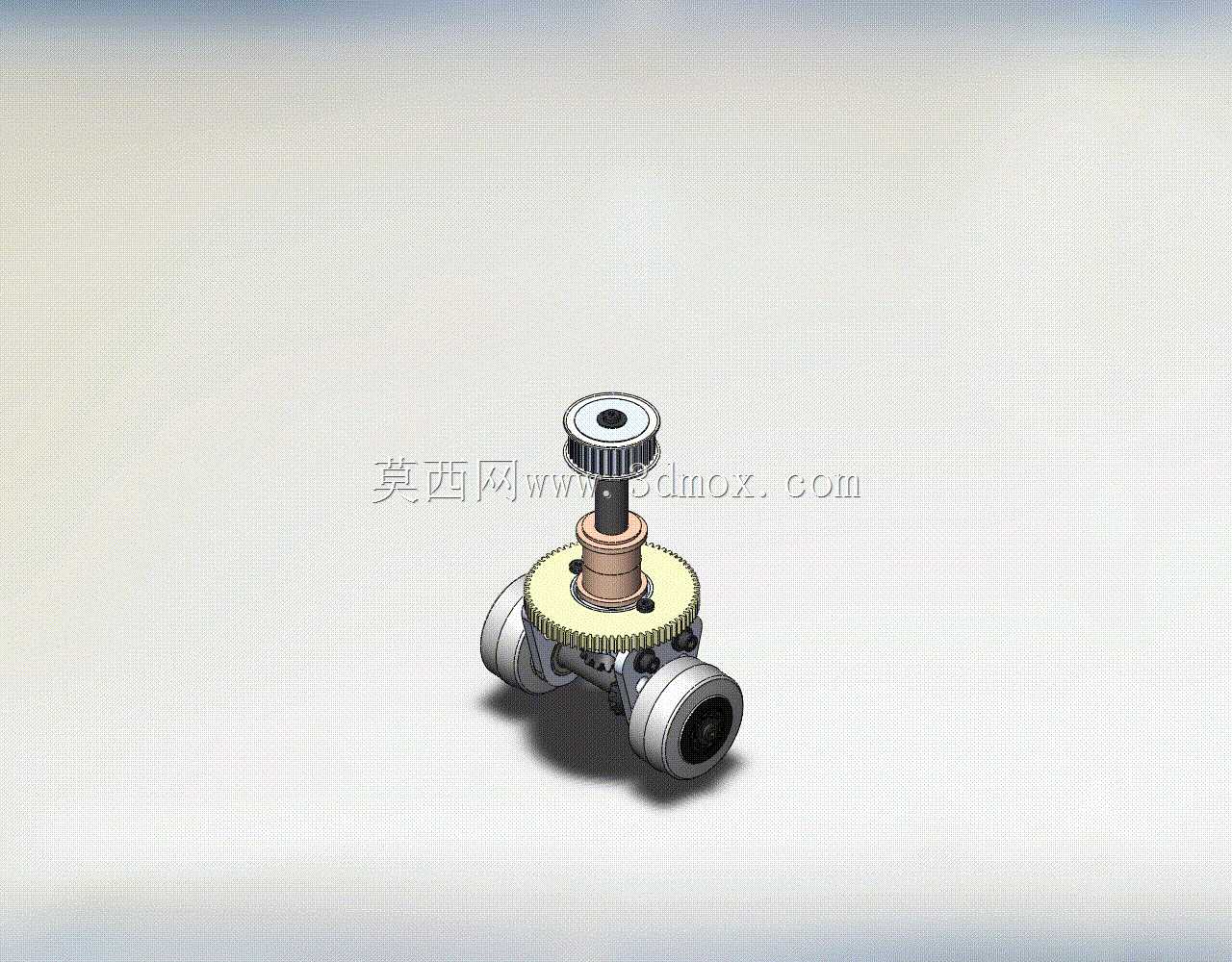

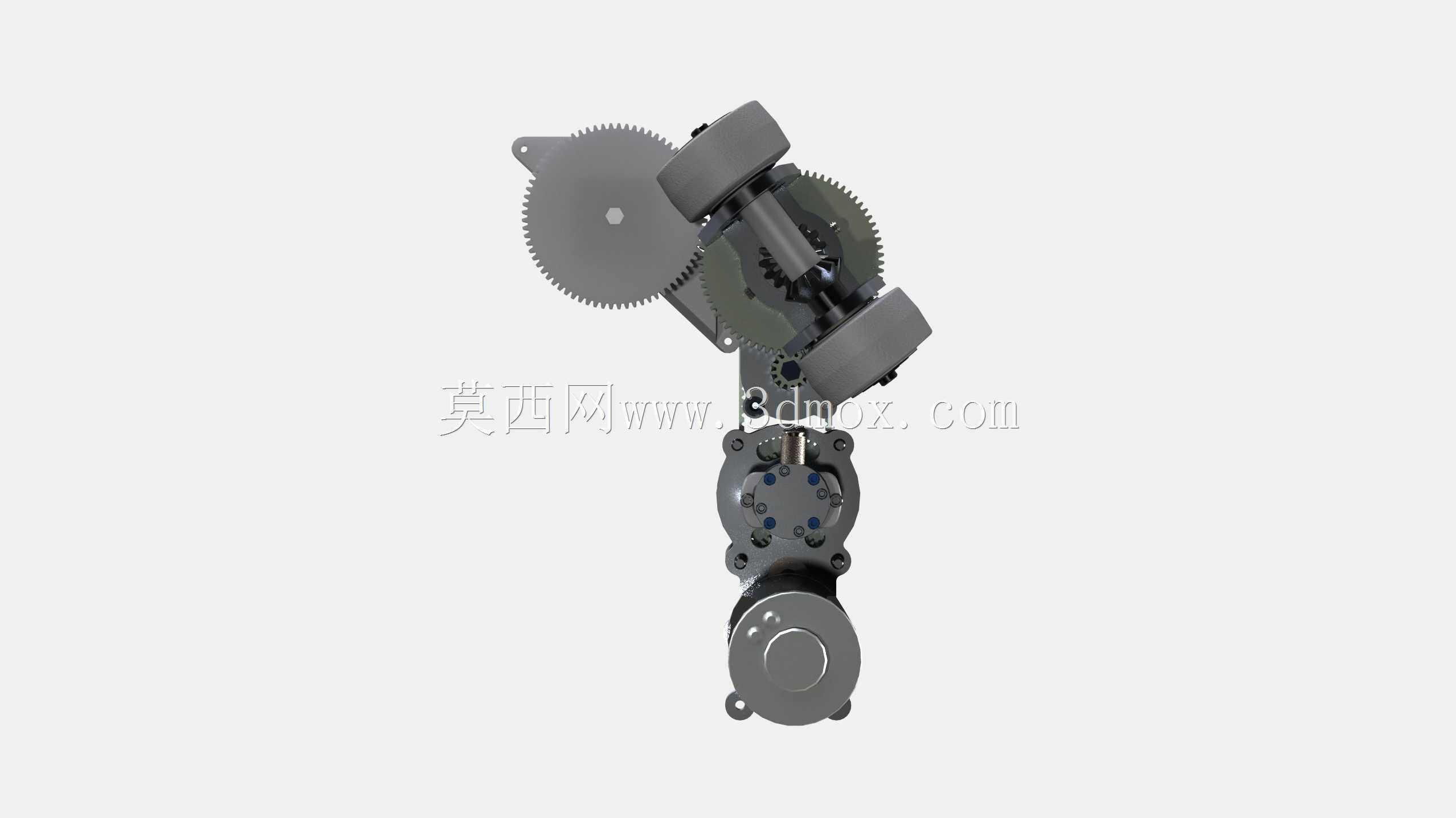

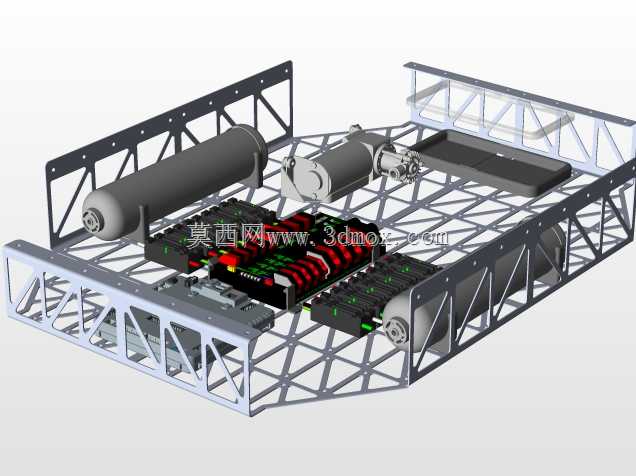

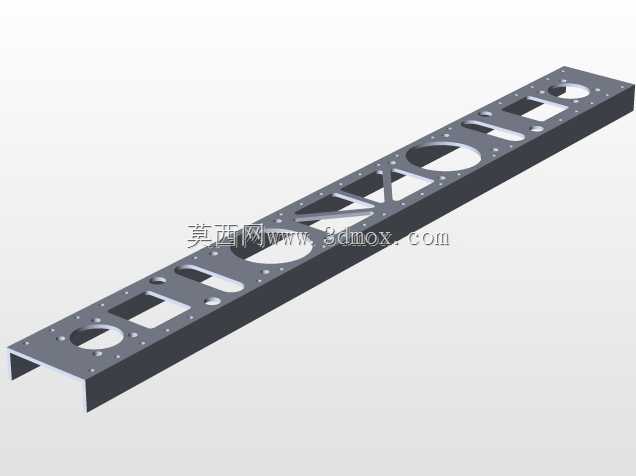

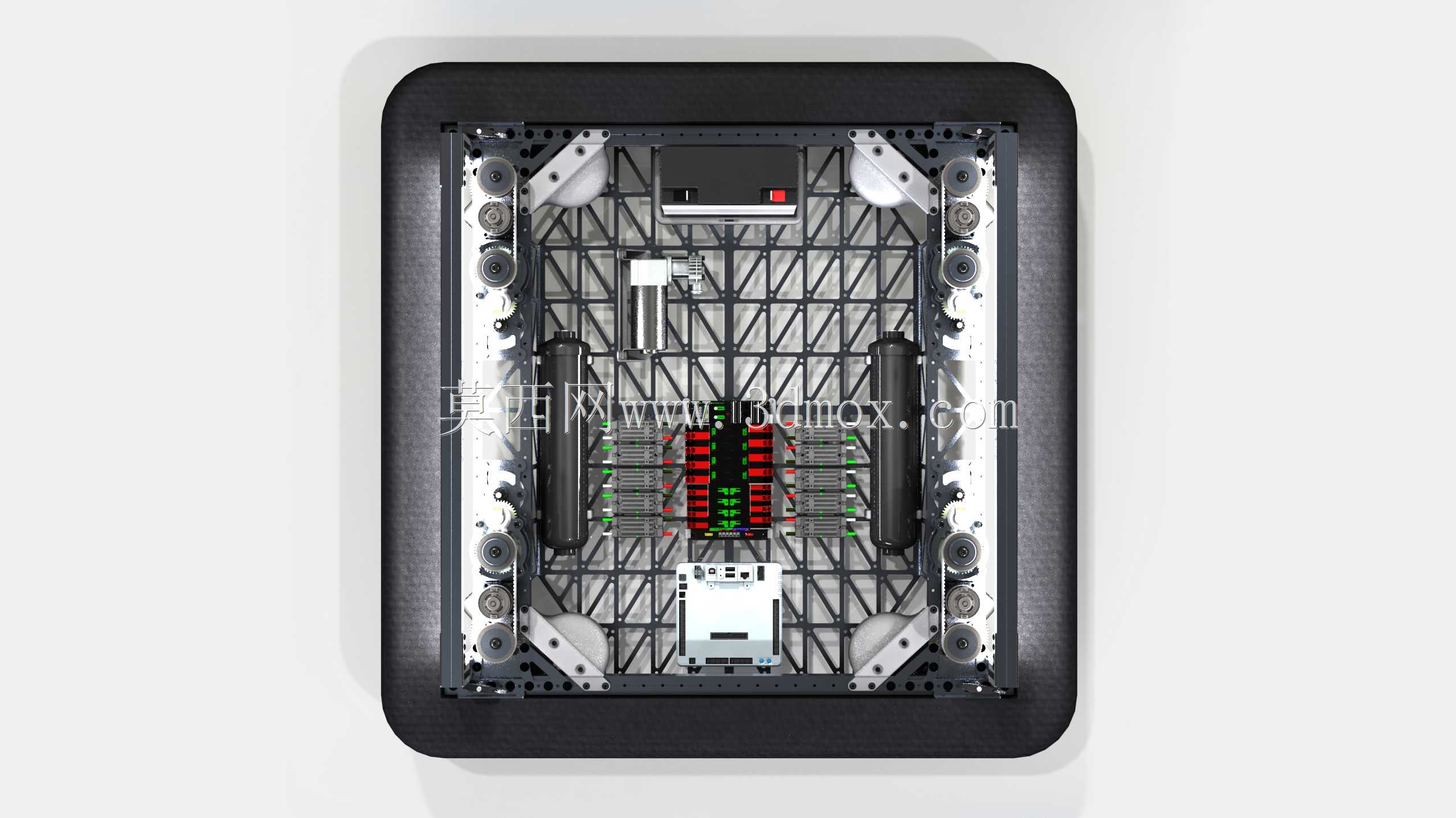

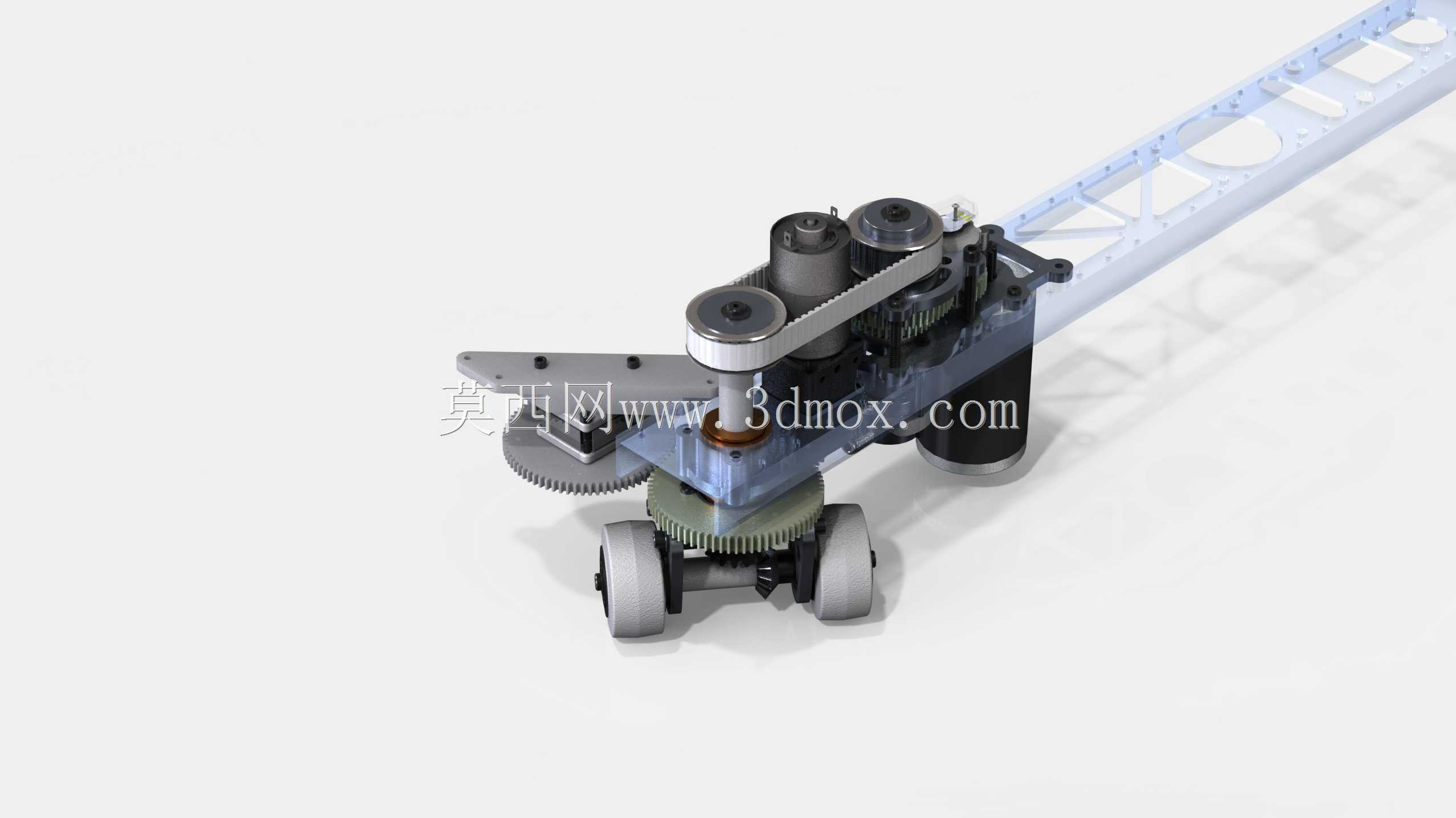

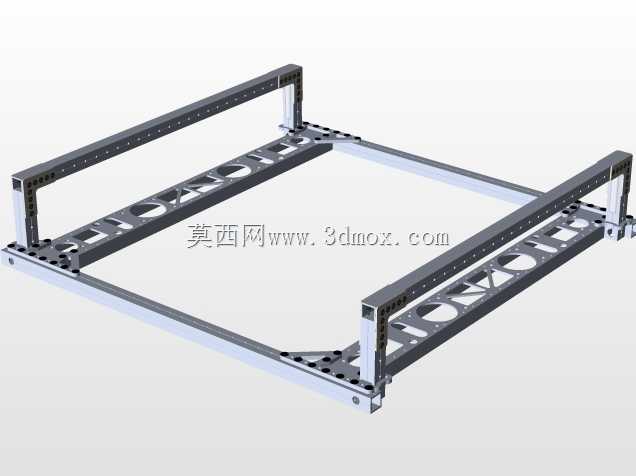

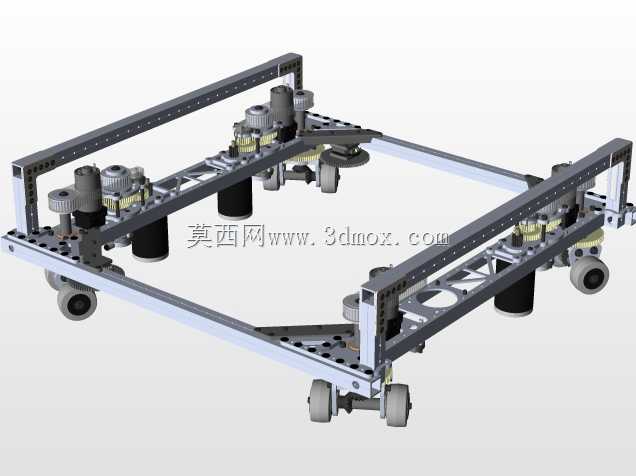

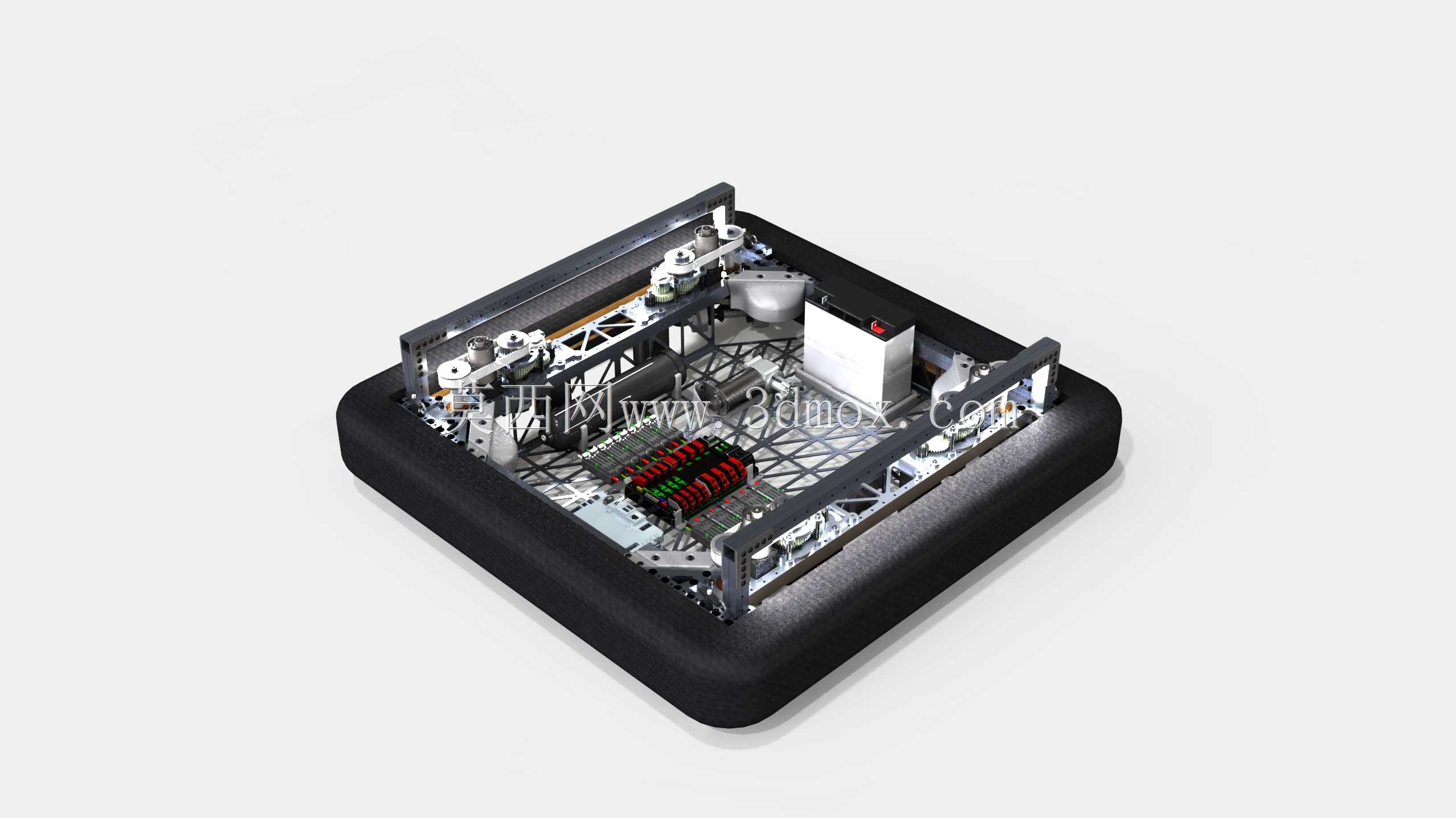

　　从结构布局来看，整套转向机构集成在蜂窝状加强的底盘框架内，框架采用镂空桁架式设计，在控制整体重量的前提下保证了结构刚性，轮组的转向驱动模块、动力传输模块、走线槽路都在框架内做了分层排布，避免赛事中碰撞导致的线路脱落、结构卡滞问题。轮组的安装边界做了冗余设计，转向行程内不会与底盘框架、上层搭载的功能模块产生运动干涉，每个轮组的转向角度范围覆盖正负90度区间，配合驱动轮的正反转控制，可覆盖全方向的行进需求。

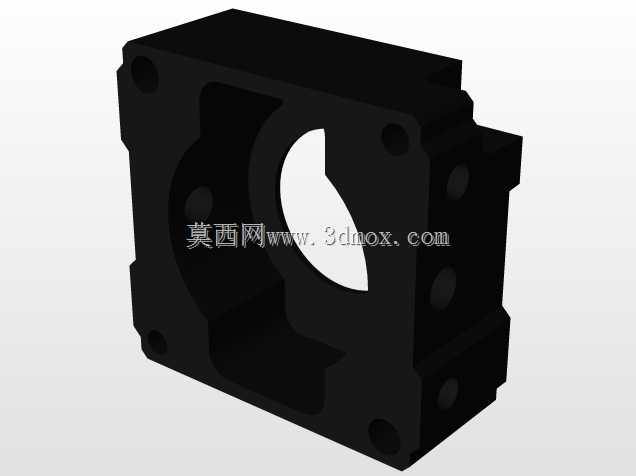

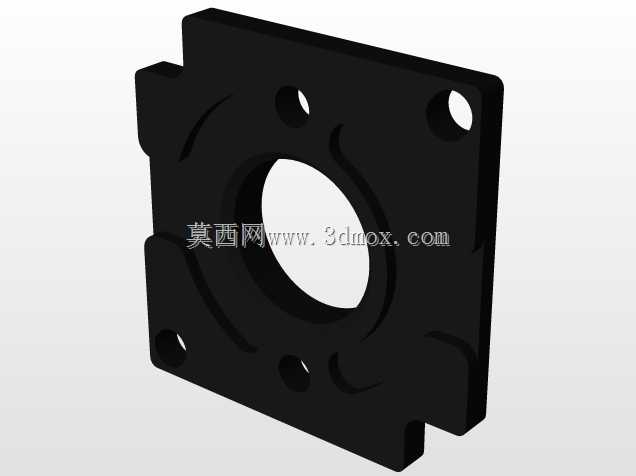

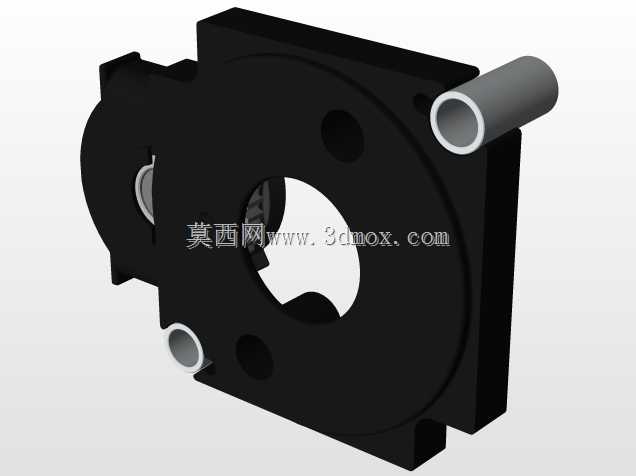

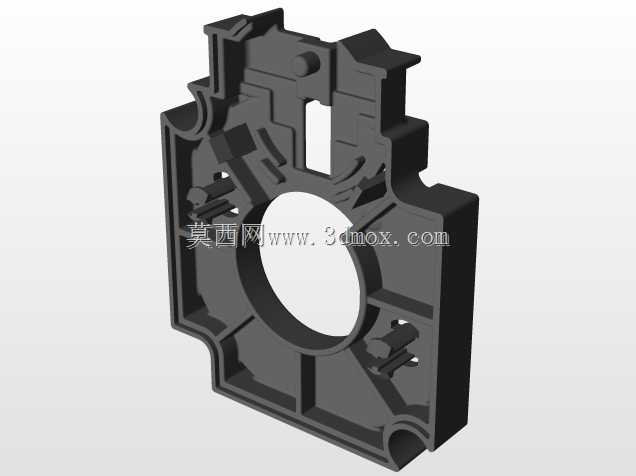

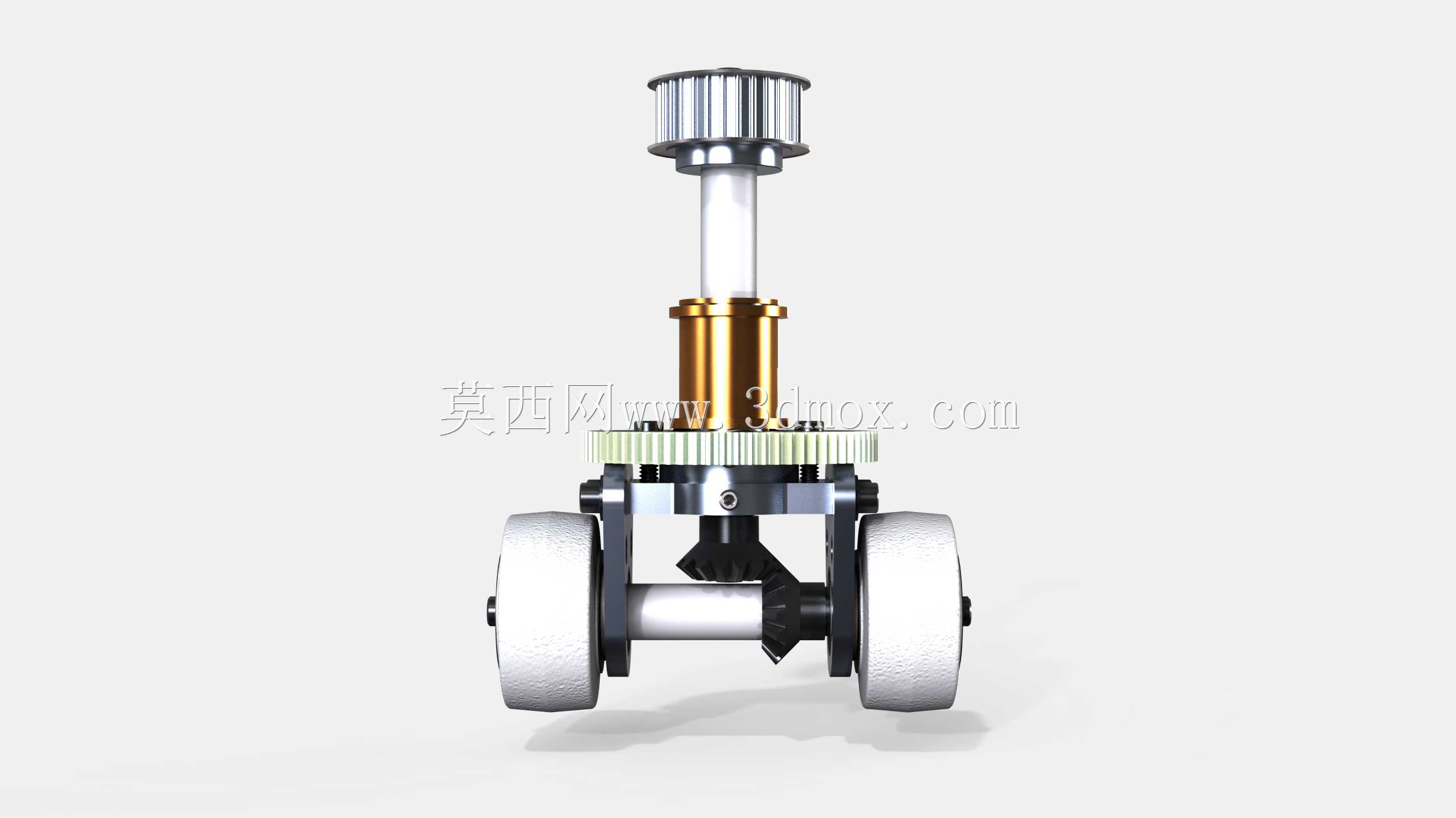

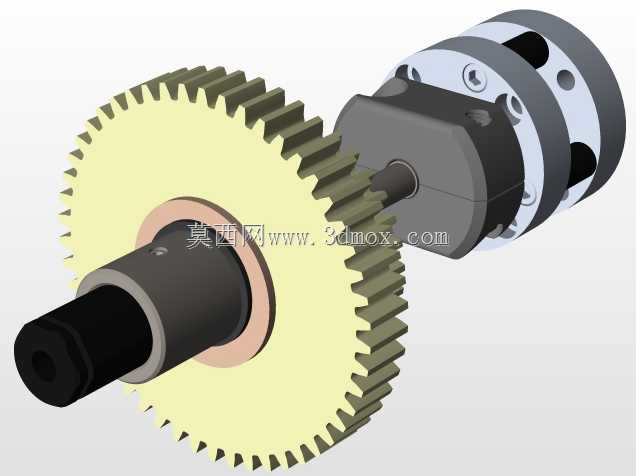

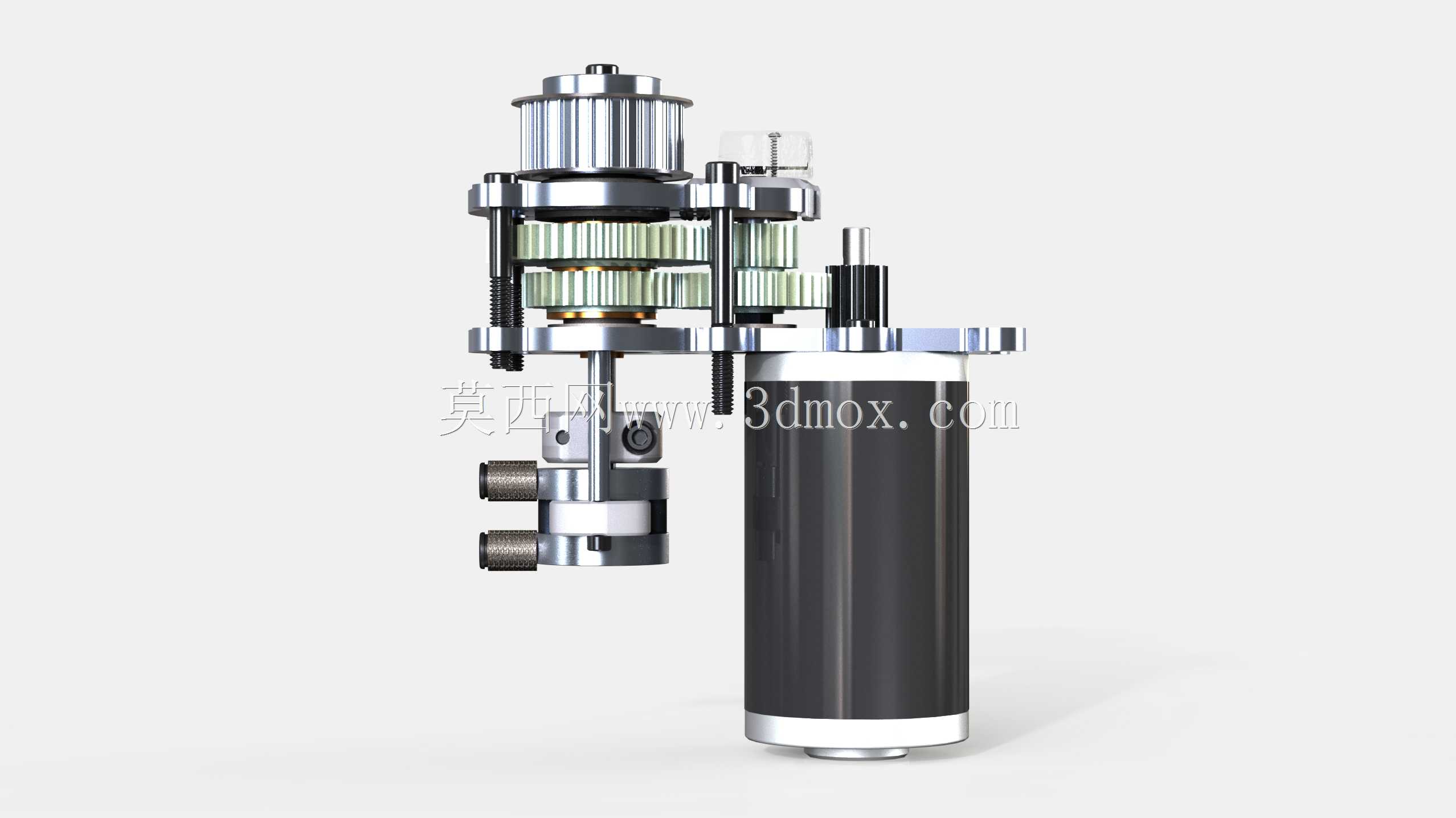

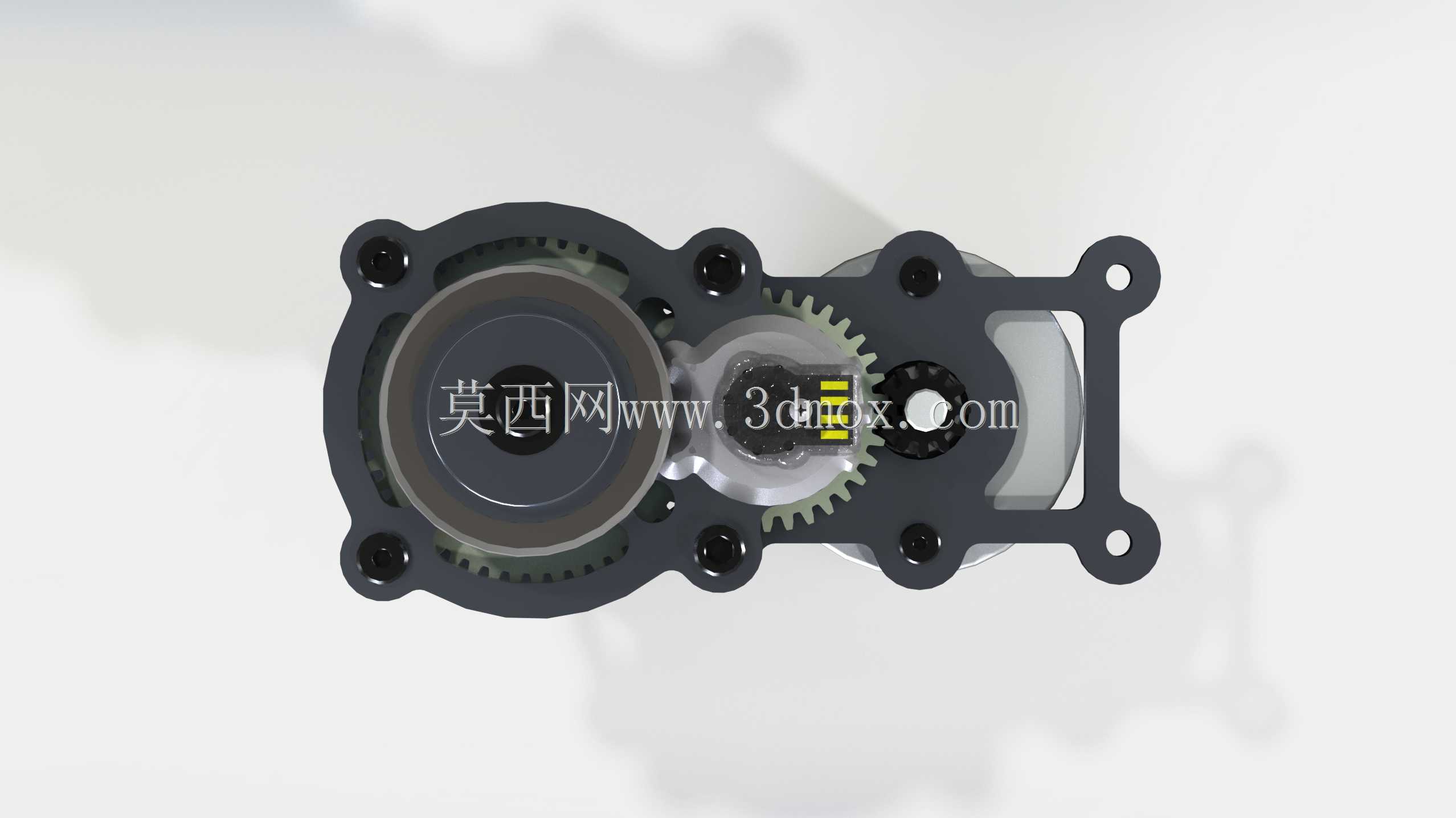

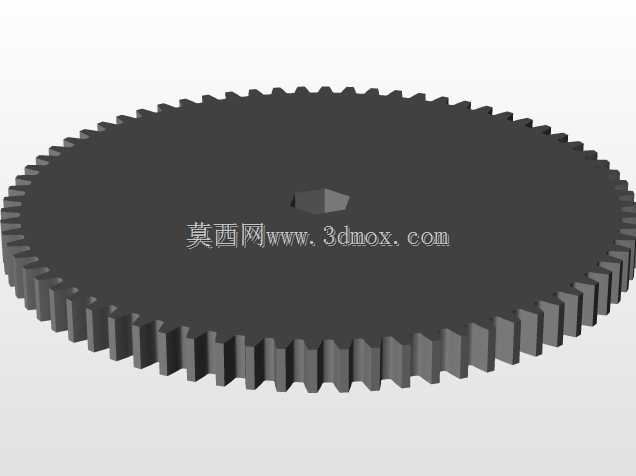

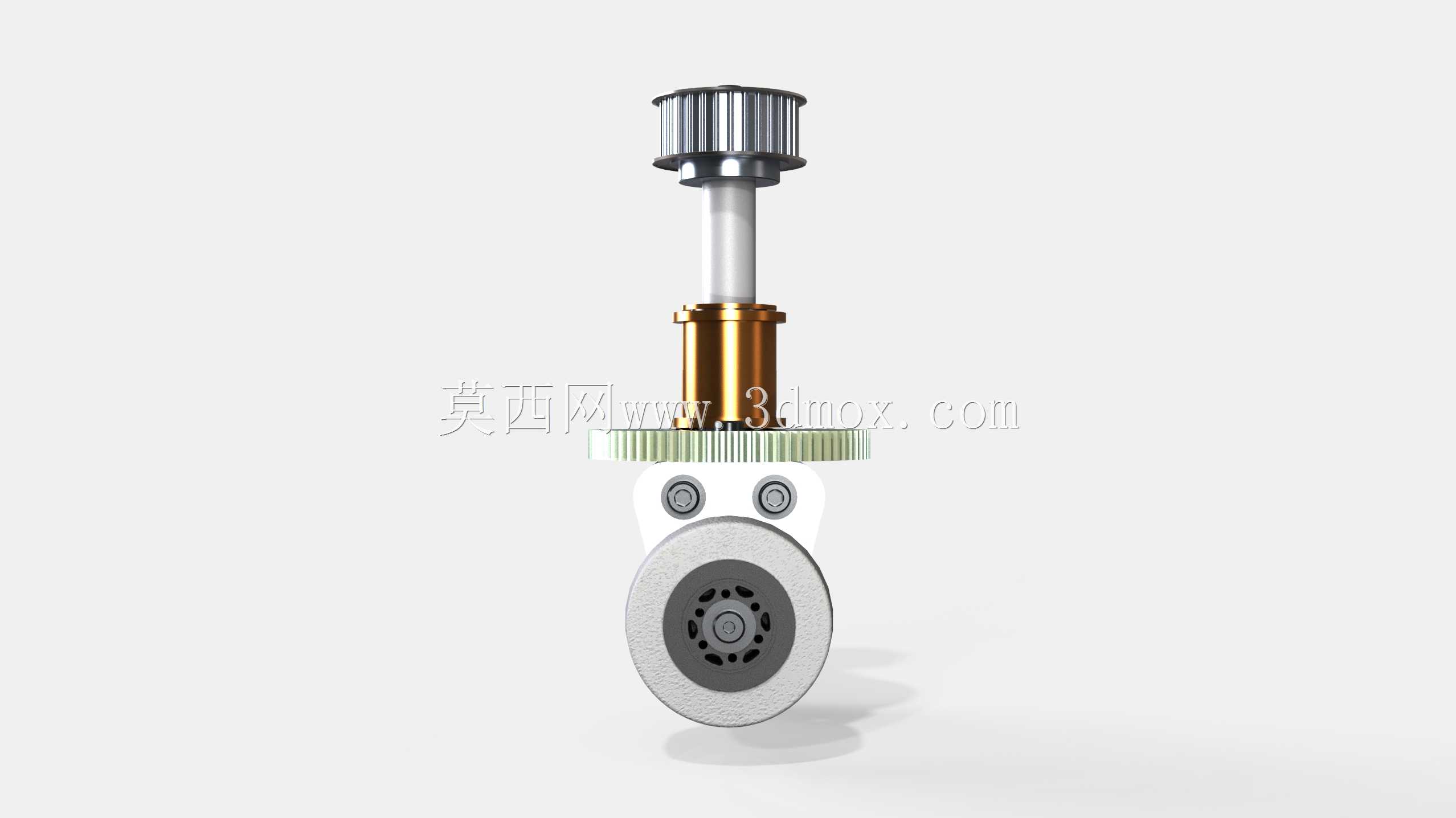

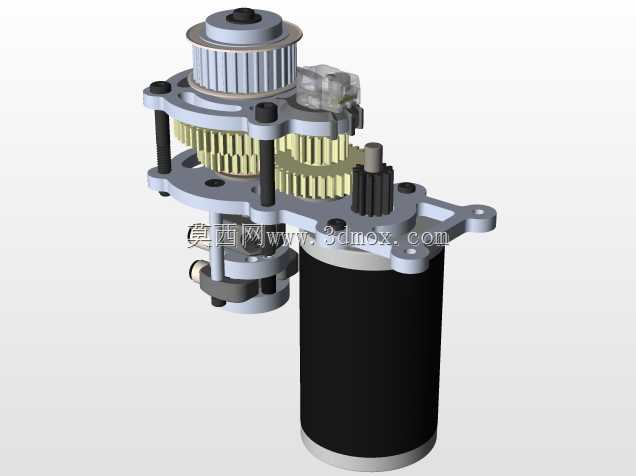

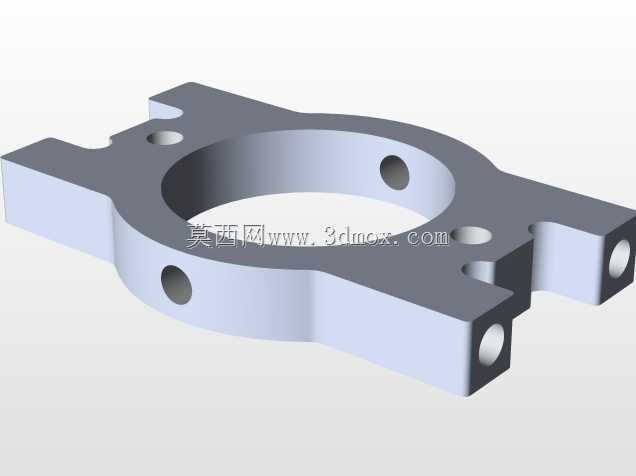

　　设计过程中优先考虑了赛事中的维护便捷性，轮组与转向支座采用快拆式连接结构，赛事中出现轮皮磨损、电机故障时可快速更换备件，不需要拆解整个底盘结构；转向传动部分采用直连式传动结构，减少了中间传动环节的间隙，转向角度的控制精度可控制在1度以内，满足精准对位的操作要求。底盘的上层安装平面预留了标准化的安装孔位，可根据不同赛季的赛事任务，快速加装机械臂、物料拾取机构、投射机构等不同功能模块，不需要对底盘转向结构做额外修改。

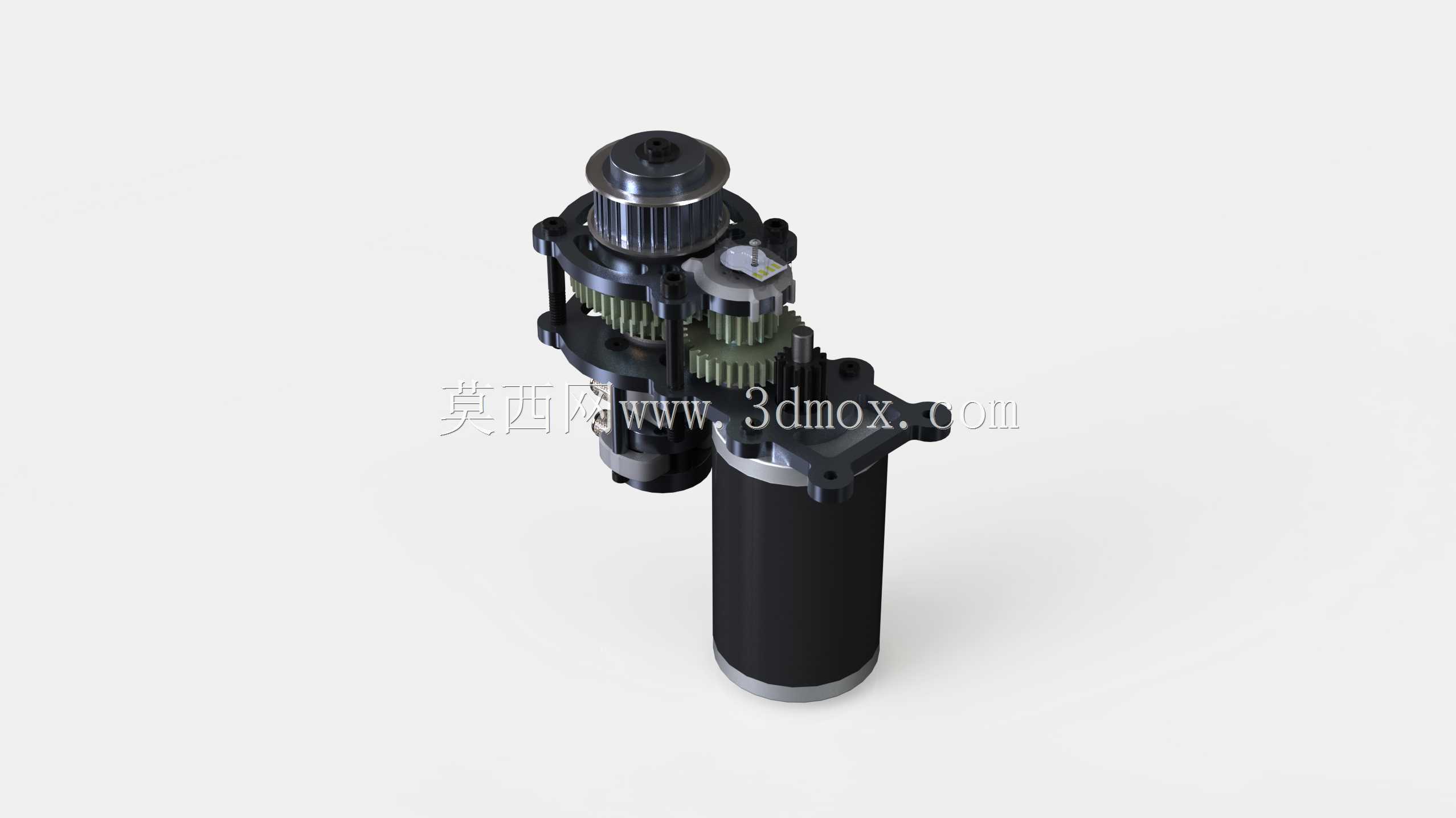

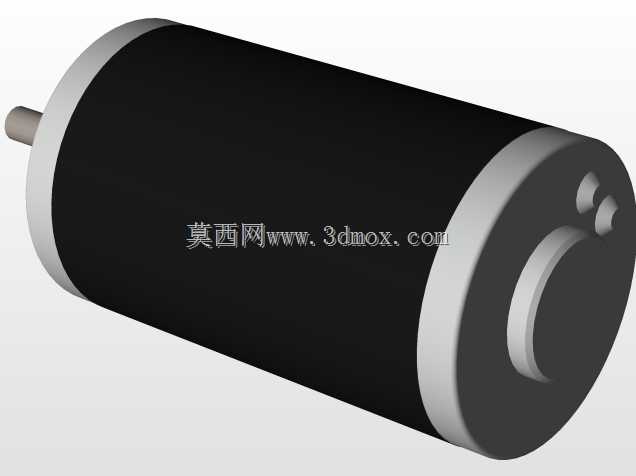

　　从实际使用场景来看，这套转向结构在赛事的启动加速阶段，可通过调整轮组角度实现最优的抓地发力姿态，避免起步打滑；在对抗碰撞场景中，轮组的转向支座做了加强筋设计，可承受侧向的冲击载荷，不会因为碰撞导致转向角度偏移；在需要精准停靠的任务点，可通过小角度调整轮组方向，实现厘米级的位置微调，比传统差速转向的对位效率提升40%以上。结构的走线全部采用内藏式布局，动力线、信号线沿着底盘框架的镂空槽路排布，使用扎带固定点做了等距规划，避免轮组转向过程中拉扯线路，同时也减少了线路外露被对方机器人勾挂的风险。轮组的悬挂部分做了小行程的浮动设计，可适应赛事场地的拼接缝、轻微不平整地面，保证行进过程中轮组始终与地面接触，不会出现悬空打滑的情况。转向驱动的执行元件选型匹配了赛事规则允许的功率范围，转向响应速度控制在0.2秒以内完成全行程转动，可满足快速操作的响应需求，不会出现操作滞后的情况。整个底盘的外形尺寸符合FRC赛事的机器人尺寸检录要求，初始状态下的长宽高都在规则限定的边界内，轮组转向过程中也不会超出尺寸限制，避免检录不合格的问题。
