弧形金属屋面桁架支撑结构三维设计

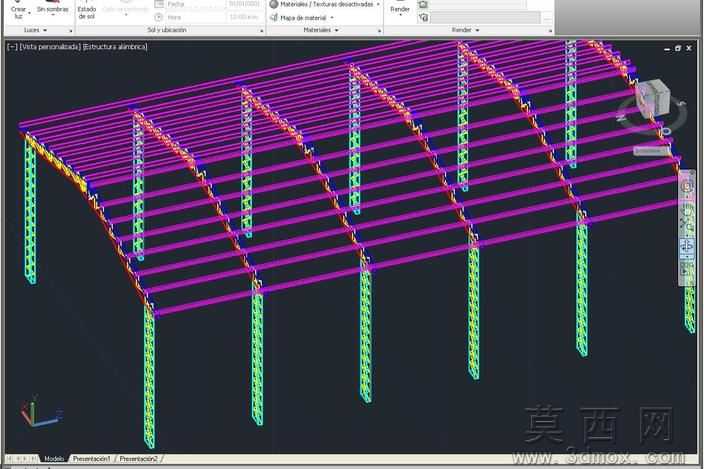

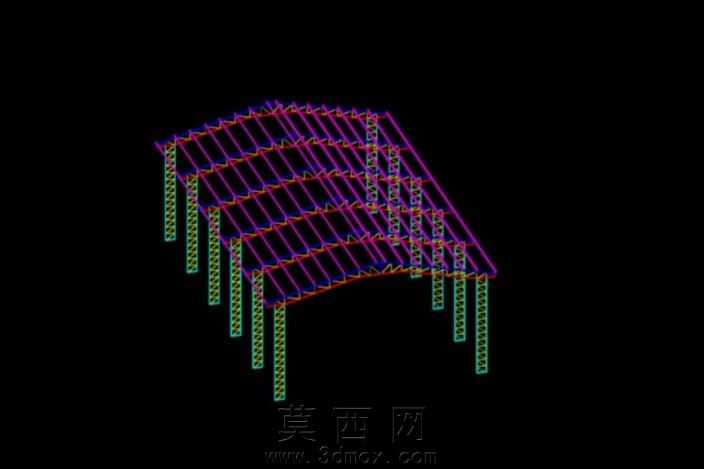

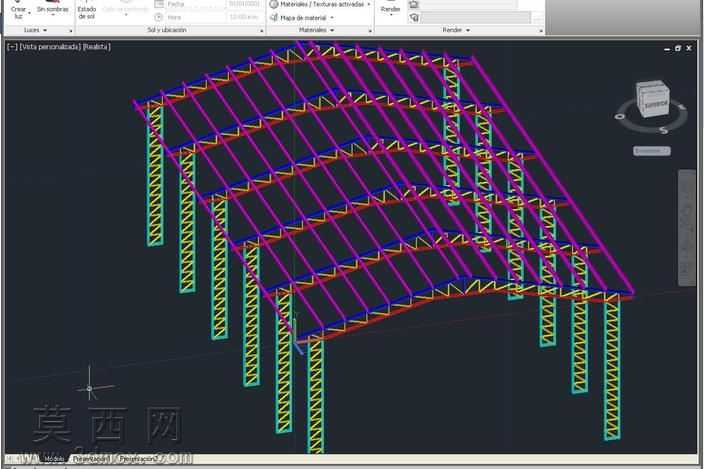

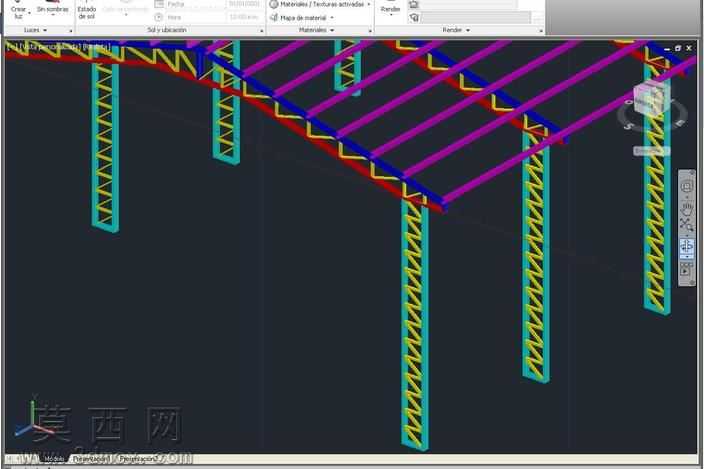

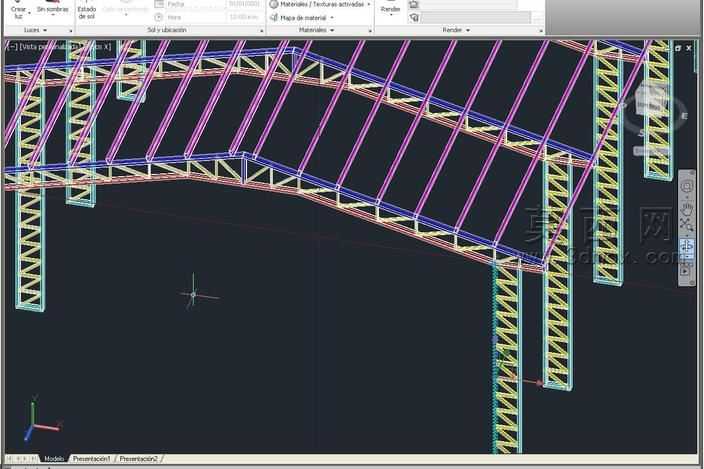

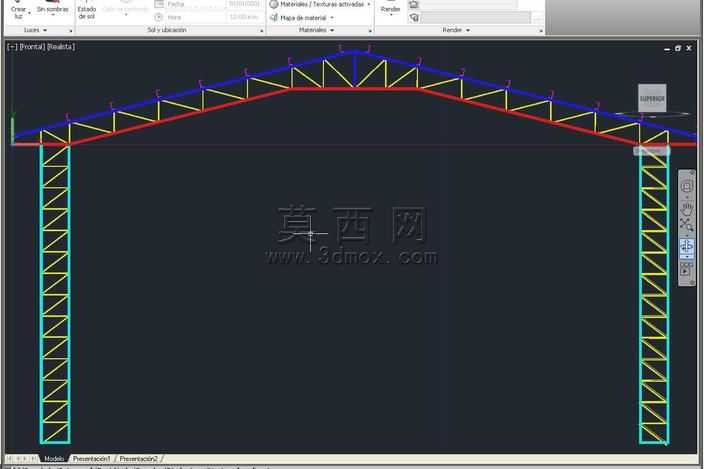

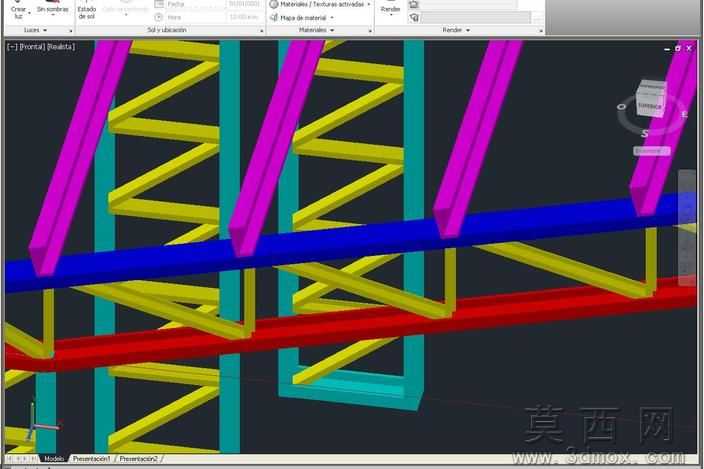

本作品为弧形金属覆盖结构的桁架支撑体系三维建模成果，整体采用AutoCAD平台完成全流程设计搭建，建模过程严格遵循结构受力逻辑与实际施工排布规则，完整还原了大跨度弧形屋盖的承重骨架形态。模型整体呈现顺次排布的多榀弧形主桁架结构，每榀主桁架沿建筑纵向通过横向系杆完成拉结固定，主桁架下方设置竖向格构式支撑柱，将上部屋盖荷载均匀传递至下部承载结构，所有杆件的连接节点均按照实际构造逻辑做了对应建模处理，清晰展现了各构件的空间位置关系与传力路径。建模阶段首先确定屋盖的弧形曲率基准线，以此为基础生成每榀主桁架的上下弦杆轮廓，再通过腹杆的交叉排布完成单榀桁架的受力单元构建，腹杆采用三角稳定构型排布，保障单榀桁架的抗剪与抗弯承载能力；完成单榀桁架建模后，按照预设的柱网间距完成多榀桁架的阵列排布，再添加横向联系杆件与竖向支撑柱，对整体结构做空间位置校准，避免出现构件错位、穿模等问题。模型通过不同色彩区分不同类型的构件，紫色构件对应主桁架上下弦主受力杆件，黄色与青绿色构件分别对应腹杆与竖向支撑柱，红色构件对应横向拉结系杆，通过色彩区分可快速识别不同功能的构件，便于后续的结构受力分析与施工排布参考。设计过程中充分考虑了大跨度弧形屋盖的受力特点，通过调整桁架高度与腹杆排布密度优化结构受力表现，竖向支撑柱采用格构式构型，在降低构件自重的同时保障竖向承载能力，所有构件的截面选型均匹配常规钢结构工程的常用规格，具备实际工程参考价值。模型完成后同步生成了对应的展示视图，可直观呈现结构的整体空间形态与细部构造，能够为同类型金属屋盖的结构设计、方案展示、施工交底提供直观的三维参考依据，也可作为钢结构桁架受力分析的基础模型使用。
