剪式重型手动升降支撑工装结构

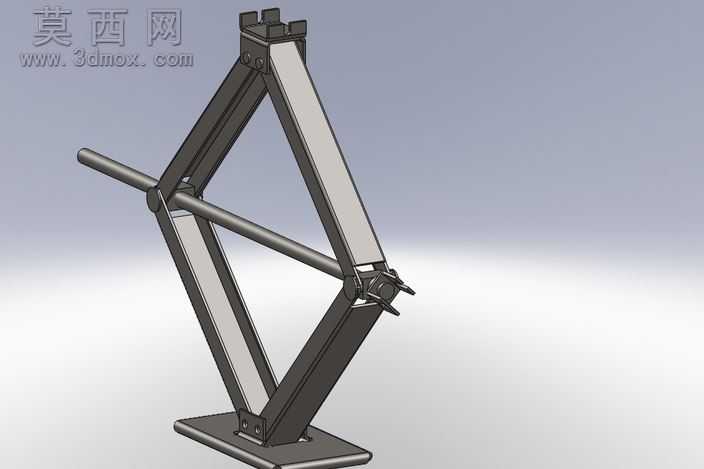

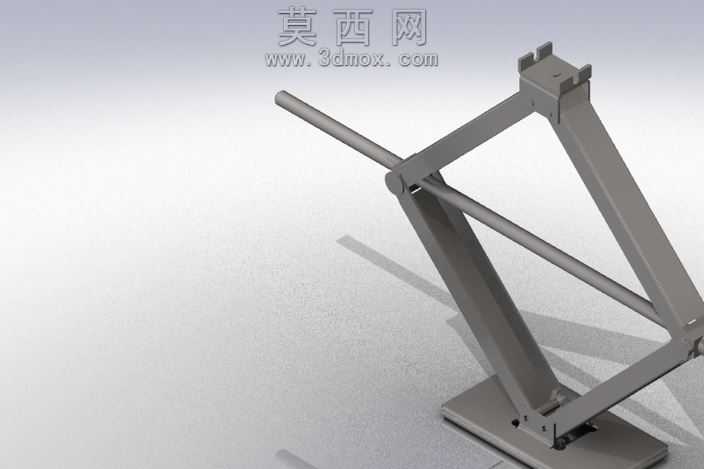

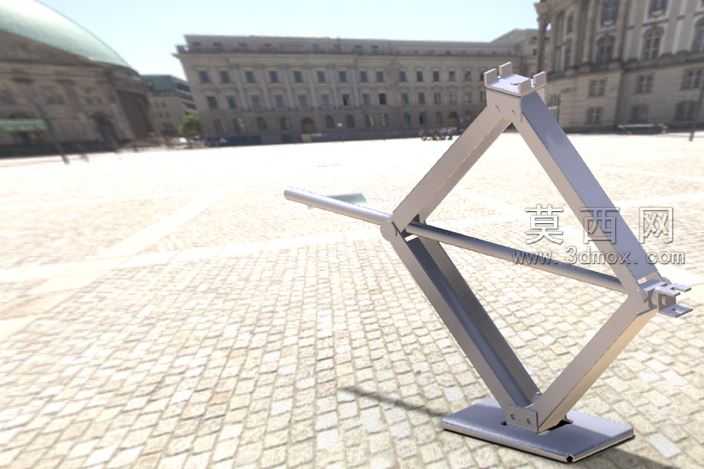

该三维模型为剪式结构的重型手动升降支撑装置，整体采用SolidWorks完成全参数化建模，建模过程中对各铰接点位、杆件配合间隙、行程限位结构均做了精准的尺寸约束，确保模型可直接用于工程出图与结构验证。模型渲染阶段采用哑光金属材质赋予主体杆件，模拟钢制构件的喷砂氧化表面质感，底座部分添加细微的磨砂纹理还原金属加工后的粗糙触感，顶部支撑座做了倒角与卡槽结构设计，渲染时通过定向打光突出铰接处的销轴细节与杆件的棱边轮廓，整体光影效果贴合工业产品展示的写实风格。结构设计上采用经典的剪式交叉连杆布局，长操作杆通过杠杆原理驱动剪臂开合，实现垂直方向的升降动作，底座为加宽平板式结构，增大与支撑面的接触面积以提升承载稳定性，剪臂采用等厚矩形截面杆件，铰接位置采用销轴连接预留合理转动间隙，顶部支撑座设置定位卡槽可适配不同规格的被支撑工件，整体结构可实现1600公斤额定承载，最大升降行程可达600毫米，设计过程中对杆件受力点做了受力仿真验证，确保满载工况下杆件形变量控制在合理范围内，操作杆的长度经过力臂优化，单人即可轻松驱动满载状态下的升降动作，各运动部件无干涉卡滞，整体结构紧凑、承载能力强，适用于设备检修、工件顶升、工位高度调节等多种工业场景。
