金属桁架式屋面支撑结构三维设计

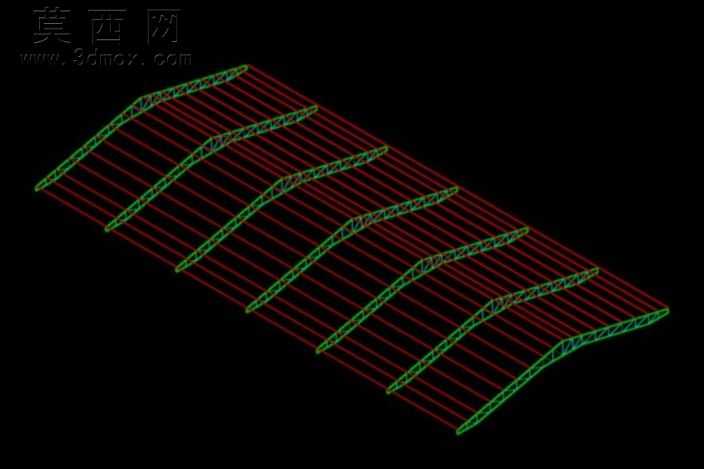

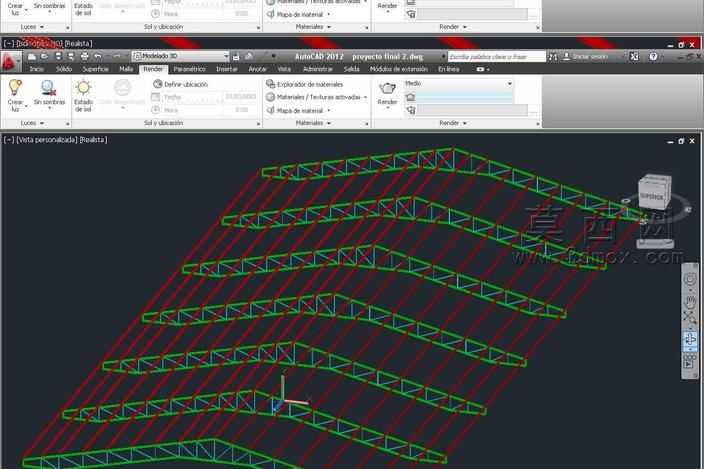

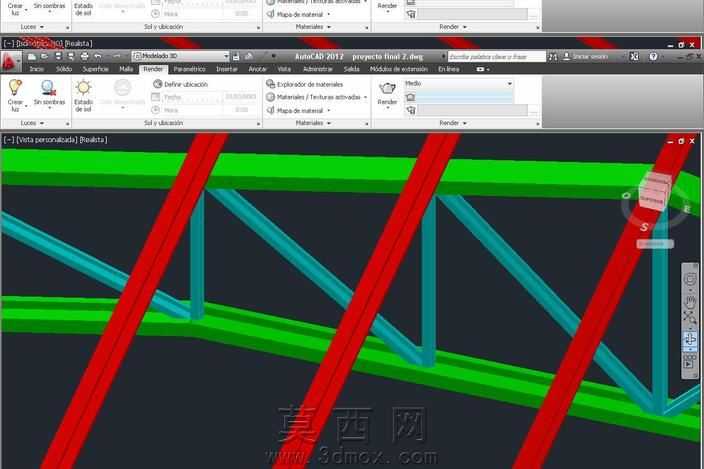

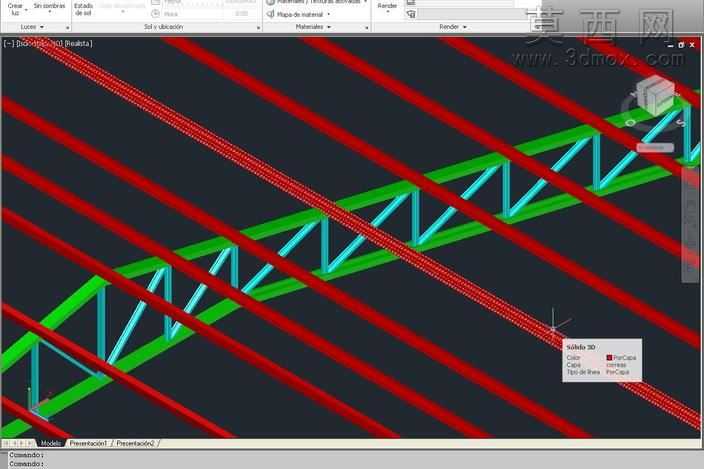

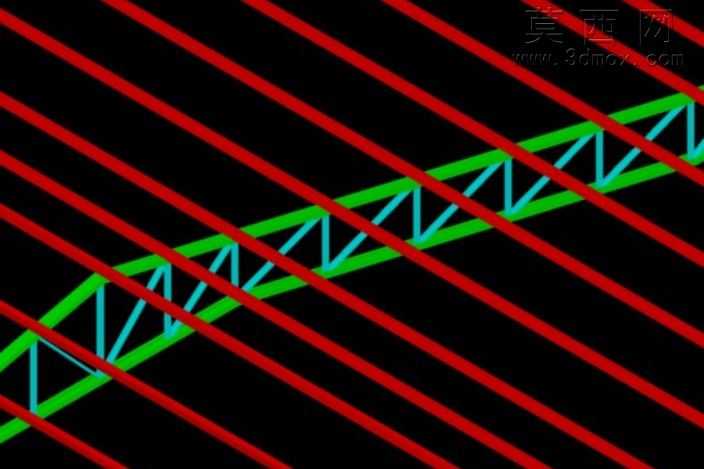

本作品为金属屋面支撑桁架结构的三维设计成果，整体采用空间桁架的结构形式完成建模，核心承重骨架以绿色构件标识，斜向腹杆以青蓝色构件区分，外围配套的屋面受力杆件以红色构件呈现，通过色彩区分不同功能的结构部件，清晰展现整套屋面支撑体系的构件组成与排布逻辑。建模过程中严格遵循桁架结构的受力设计原则，上下弦杆沿屋面纵向连续贯通，承担整体结构的弯矩与轴力，斜向腹杆按照三角稳定结构排布，将屋面荷载均匀传递至下部承重体系，所有杆件的连接节点均做了对齐处理，保证结构传力路径清晰合理，符合金属屋面工程的实际受力要求。材质设置上针对不同构件的功能做了区分，主体桁架杆件赋予哑光金属钢材材质，还原钢结构构件的真实质感，腹杆与外围杆件采用差异化的色彩材质，既方便在设计阶段快速区分构件类型，也能在方案展示时清晰呈现结构的层次关系，避免不同功能杆件在视图中混淆。设计思路围绕金属屋面的实际使用需求展开，整套桁架结构沿屋面跨度方向延伸，通过三角腹杆的排布提升整体结构的抗变形能力，在保证结构承重强度的前提下优化杆件排布密度，兼顾结构稳定性与材料利用效率，可用于金属屋面工程的方案展示、结构排布示意以及施工前期的技术交底参考，能够直观呈现屋面支撑体系的整体布局与构件连接关系，帮助相关人员快速理解整套金属屋面的结构组成逻辑。
