1920年式76毫米野战炮轮式火炮结构

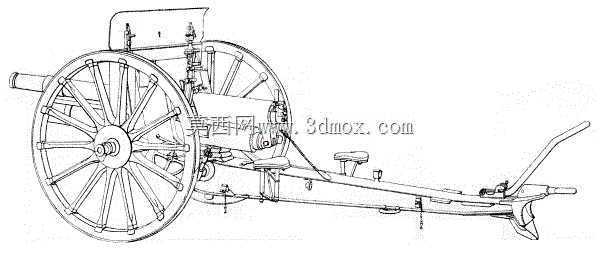

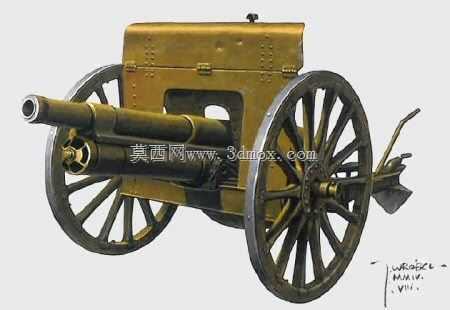

　　该模型还原的是早期野战炮的完整机械结构，从工程视角拆解来看，整套装备的核心功能是为战场提供中距离曲射与平射火力支援，适配野战环境下的快速机动部署需求，在近代陆地作战场景中承担步兵支援、火力压制、简易工事破拆的核心作用。整套结构的设计思路完全围绕骡马牵引工况展开，大直径辐条轮组是适配当时非硬化路面行军的核心设计，轮缘采用金属箍加固结构，辐条为多根实木拼接加金属包边的形式，能够在泥泞、碎石、凹凸不平的野战路面上分散载荷，避免行军过程中轮体变形或下陷，轮轴部分采用滑动轴承配合润滑脂槽的结构，降低长距离牵引时的转动阻力，同时预留了挂装牵引杆的连接接口，可直接适配骡马挽具或者早期轻型牵引车的拖挂结构。炮身部分采用双层炮管设计，

　　内层为承受膛压的身管结构，外层为加固套筒，炮尾部分集成了炮闩安装位、击发机构容纳腔与后坐限位接口，摇架部分连接炮身与炮架，内置简单的反后坐滑动导轨，能够在发射时引导炮身沿轴向短距离后坐，抵消部分后坐能量，降低炮架承受的瞬时冲击。上部炮架为铆接结构的箱型构件，采用薄钢板铆接成型，内部预留了弹药临时存放的空间，侧面设置了可开合的箱盖锁扣结构，能够在行军时封闭储物空间，避免弹药受扬尘、雨水侵蚀，箱型结构同时承担了炮身俯仰机构的安装基座功能，两侧的耳轴孔位与炮身摇架的耳轴配合，可实现一定角度的俯仰调节，满足不同射程的射击角度需求。炮架尾部设置了可收放的大架与驻锄结构，行军状态下大架向上收起固定在炮身侧面，射击状态下向下展开，驻锄嵌入土壤中，

　　将发射时的后坐力传导至地面，避免火炮在连续射击过程中出现大幅位移，影响射击精度。整套结构的安装边界需要重点关注牵引状态与射击状态的尺寸差异，牵引状态下整体长度包含牵引杆约为3.2米，轮距为1.4米，总高度从地面到炮身上沿约为1.5米，能够适配当时的标准军用道路通行宽度，也可通过简易桥梁、乡村土路等狭窄路段；射击状态下展开大架后，尾部横向占用宽度约为2.1米，需要预留足够的阵地展开空间，炮身俯仰角度范围为-5度到+35度，水平射界受大架结构限制约为左右各6度，阵地部署时需要预先调整炮架朝向来覆盖更大的射击范围。从结构设计的细节来看，所有铆接点位的排布都经过载荷校核，箱型炮架的钢板厚度在保证结构强度的前提下尽可能做薄，降低整体重量，

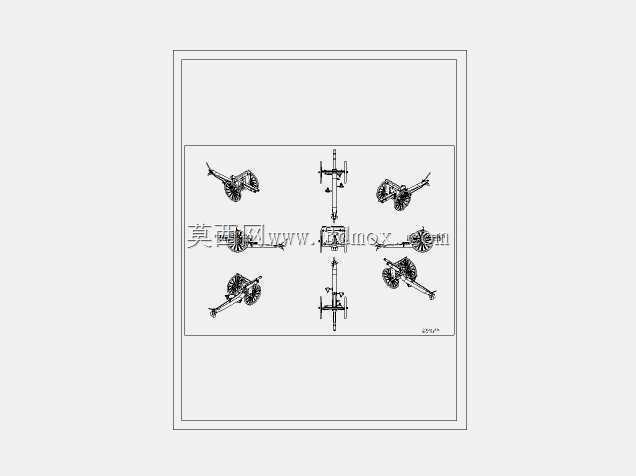

　　满足骡马牵引的重量限制，轮组的辐条数量为12根，每根辐条的截面尺寸都经过承重计算，能够承受整炮约1.1吨的全重，同时承受行军过程中的颠簸冲击。炮口部分设置了简单的炮口加厚部，能够承受弹丸出膛时的高压燃气冲刷，延长身管使用寿命，炮身侧面设置了简易瞄准具的安装基准面，可加装机械式瞄准装置，满足直瞄射击的精度需求。整套结构没有复杂的液压或者电控组件，全部采用纯机械结构，可靠性极强，能够在缺乏后勤维护的野战环境下长期使用，所有活动部件都设计了防尘盖或者防尘套结构，避免野外扬尘进入配合间隙导致卡滞，连接螺栓全部采用开口销防松结构，避免行军过程中持续振动导致紧固件脱落。在三维建模过程中，需要重点还原铆接结构的细节特征，包括铆钉头的凸起形态、钢板拼接的接缝、轮辐的木纹与金属包边的磨损质感，同时要保证各个活动部件的装配关系准确，耳轴与轴孔的配合间隙、炮身沿摇架滑动的行程、大架收放的转动角度都要符合实际结构参数，避免出现装配干涉的问题，轮组与地面的接触位置要符合承重状态下的形变特征，还原真实的承重姿态。
