高扭矩7比1柔性3D打印执行器结构

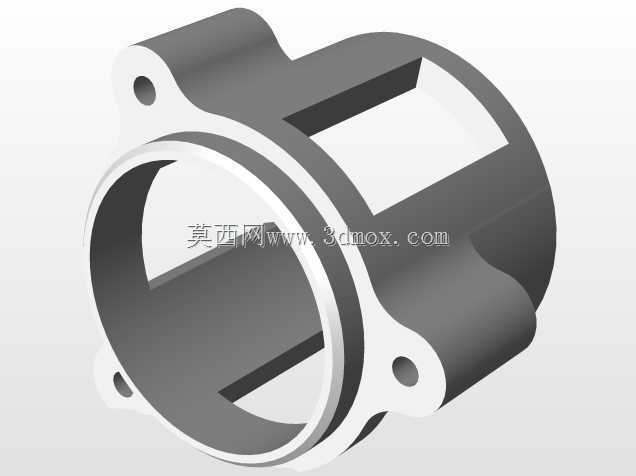

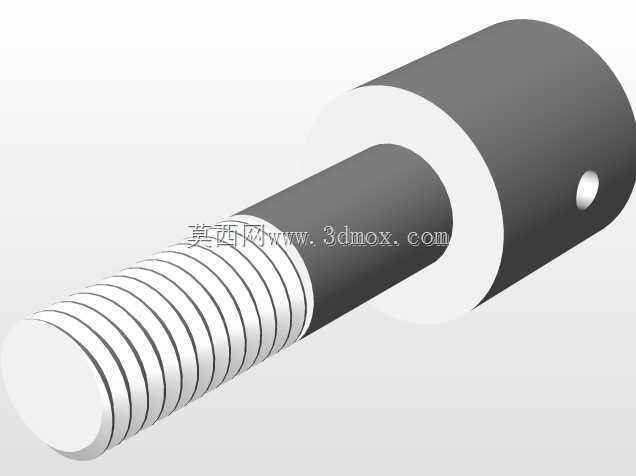

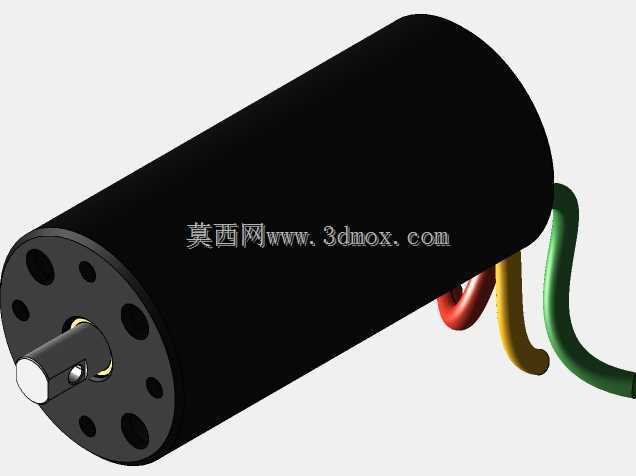

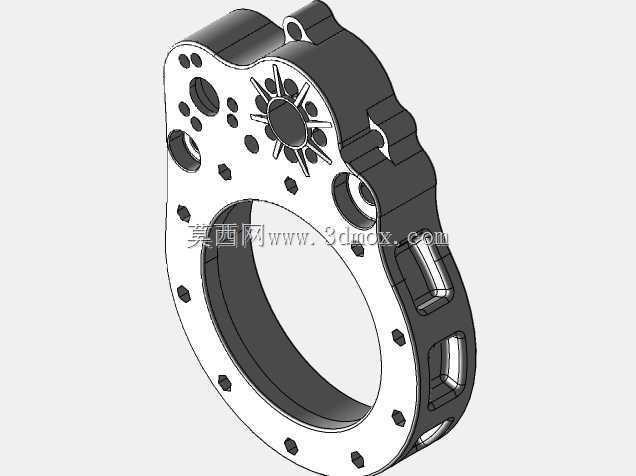

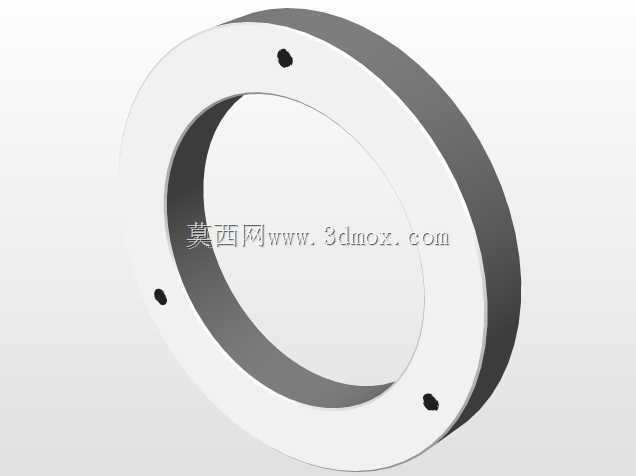

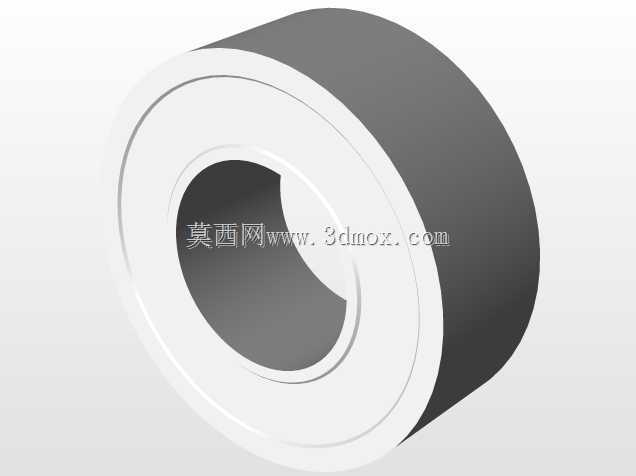

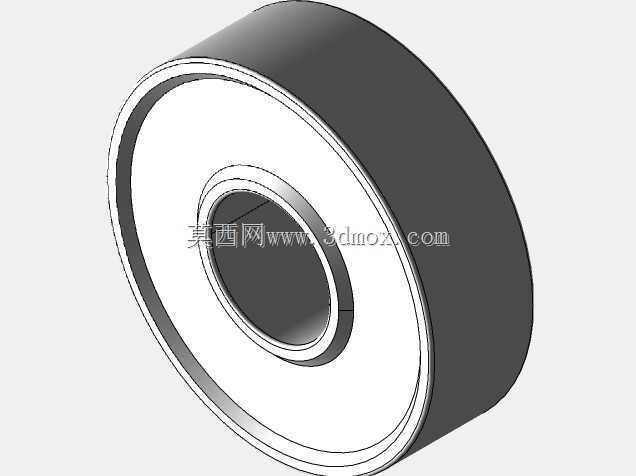

　　最大程度压缩了径向安装尺寸，外壳集成了安装定位孔位，不需要额外设计转接支架就能直接固定在标准铝型材框架或者3D打印的设备基座上。安装边界上，主体外壳的径向最大轮廓不超过60mm，轴向总长度控制在45mm以内，输出轴采用带扁位的D型轴结构，能直接和标准舵盘、连杆、摇臂配合，不需要额外做轴连接的转接加工，输入端适配常规的28mm、36mm外径的小型直流电机，电机安装位直接集成在壳体后端，通过三颗M3螺丝就能完成电机与减速箱的固定，装配公差控制在0.2mm以内，普通FDM打印机0.2mm层厚打印就能直接装配，不需要二次打磨修配。功能特性上，7:1的减速比设计，能把常规小型直流电机每分钟几千转的输出，降到每分钟几百转的区间，在桌面级小型自动化改造、创客教育实训装置、低成本仿生机器人关节开发这类场景里，大减速比的紧凑执行器一直是选型里的痛点——常规金属齿轮减速箱成本高、定制周期长，开模做小批量验证的投入完全不划算，而3D打印制作的高减速比执行器，刚好能填补这部分的需求空白。这款7:1减速比的柔性执行器，核心设计思路就是用可3D打印的一体化结构，实现小体积下的大扭矩输出，同时通过结构本身的柔性设计，抵消传动过程中的冲击载荷，避免硬齿面啮合在启停瞬间的崩齿问题，尤其适合用PLA、PETG这类常规FDM打印材料制作，不需要特殊的工程塑料耗材就能满足使用强度要求。从结构布局来看，整个执行器采用同轴式排布，动力输入轴与输出端处于同一轴线上，

　　同时输出扭矩提升6倍以上，配合柔性啮合的传动结构，在关节遇到卡滞、过载的时候，传动结构能产生微小的弹性形变卸力，不会像硬齿面齿轮那样直接打齿报废，这点在教学实训设备、仿生机器人的肢体关节上尤其实用——学生调试设备时的误操作、机器人运动过程中的碰撞，都不会直接造成传动部件损坏，大幅降低了设备的维护成本。实际使用场景里，这类执行器可以直接替代同尺寸的金属齿轮舵机，用在小型机械臂的关节驱动、自动化料道的挡料机构、桌面级分拣装置的摆臂驱动上，相比成品舵机，它的结构完全开放，设计人员可以根据自己的安装需求修改外壳的固定孔位、调整输出轴的长度，甚至可以调整减速比来匹配不同的扭矩和转速需求，不需要受成品舵机的固定尺寸限制。

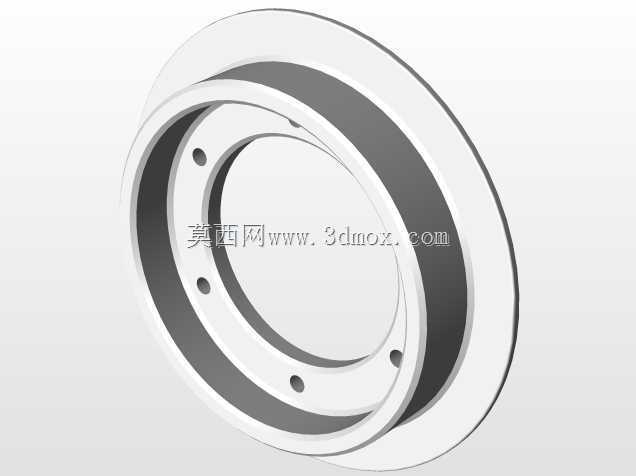

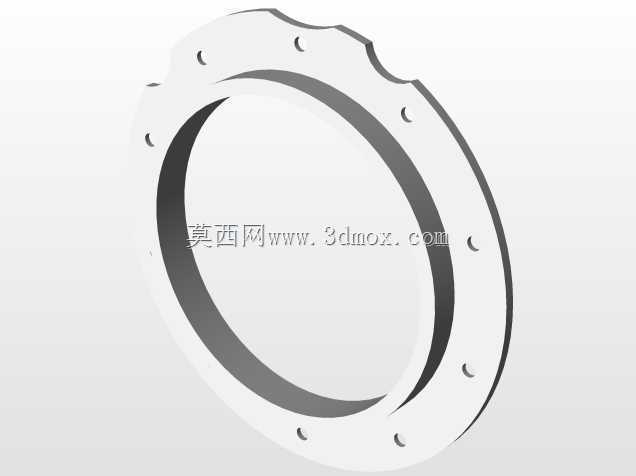

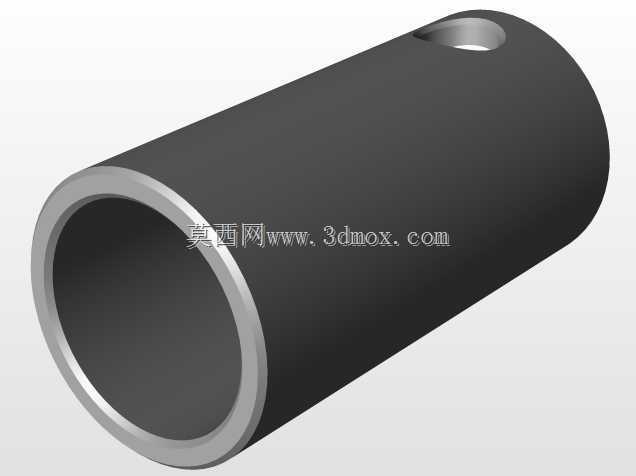

　　设计过程中特意把所有的传动零件都做了等壁厚处理，打印的时候不需要加太多支撑，大部分结构都可以自支撑打印，减少了打印后的支撑去除工作量，同时壳体上预留了走线槽位，电机的供电线可以直接从壳体侧面的槽位引出，不会和运动部件产生干涉。传动结构的啮合间隙控制在0.1mm左右，既保证了传动过程中不会有太大的回差，又不会因为间隙过小导致转动卡滞，即使打印过程中出现少量的尺寸误差，也能通过柔性结构的形变量补偿公差，降低了对打印精度的要求，普通入门级3D打印机就能制作出可用的成品。在安装适配性上，壳体上的固定孔采用了通孔加沉台的设计，既可以用螺丝从正面穿入固定，也可以从背面用螺母锁紧，适配不同的安装空间需求，输出端的端面预留了标准的法兰安装孔，

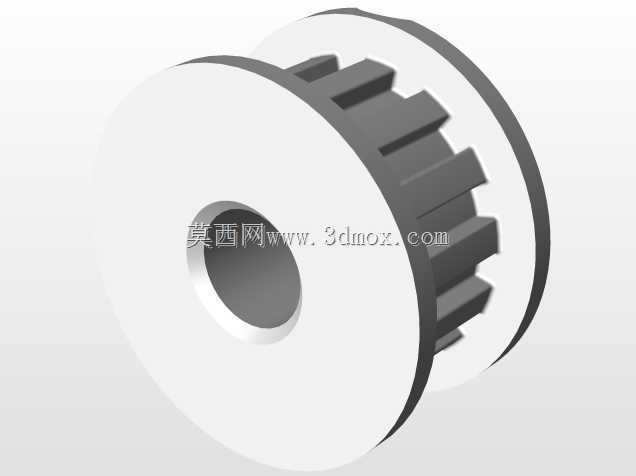

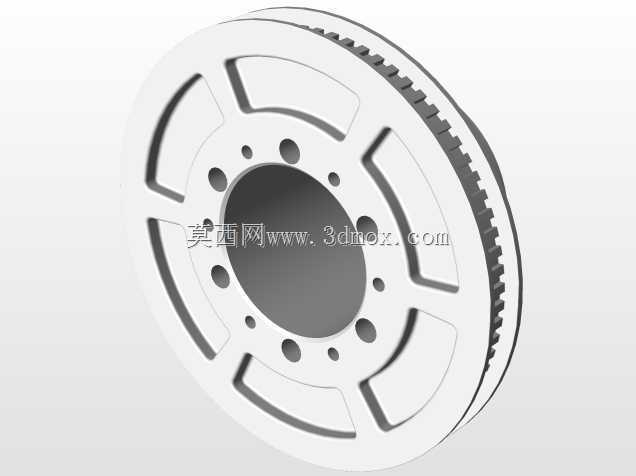

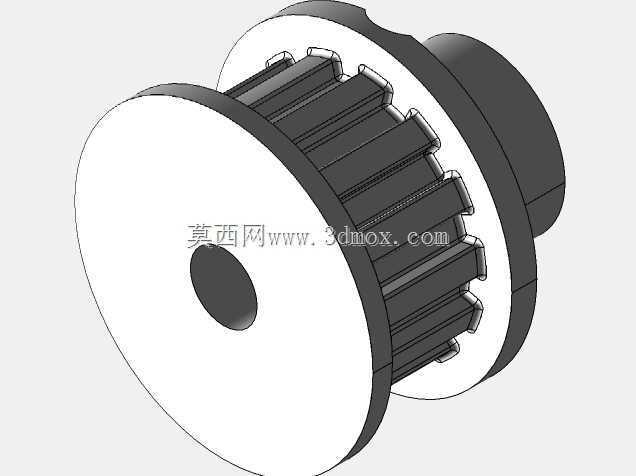

　　可以直接连接同步轮、联轴器等标准传动件，不需要额外加工连接结构。和常规的行星齿轮减速结构不同，这款柔性执行器的传动结构没有采用独立的行星轮销轴，而是把柔性传动结构直接集成在主传动轮上，减少了零件数量，整个执行器算上外壳、传动件、紧固件，总零件数不超过8个，装配的时候只需要按照顺序把零件叠装起来，拧上固定螺丝就能完成组装，不需要复杂的装配工装，即使是没有太多机械装配经验的人员，也能在几分钟内完成整机组装。实际测试下来，用常规的PETG材料打印，在12V供电的36mm直流电机驱动下，输出端可以提供超过2N·m的扭矩，足够驱动1kg以内的负载做往复摆动或者旋转运动，完全满足桌面级小型自动化设备、教学实训装置、创客项目的使用需求，而且因为零件都是3D打印制作，损坏之后只需要重新打印对应的零件就能更换，维护成本几乎可以忽略，非常适合小批量验证、非量产的定制化设备使用。
