双曲柄滑块连杆传动机构组件

项目分类:通用机械零部件 发布时间:2024-08-09 ID:760675
  • 双曲柄滑块连杆传动机构组件
  • 双曲柄滑块连杆传动机构组件
  • 双曲柄滑块连杆传动机构组件
  • 双曲柄滑块连杆传动机构组件
  • 双曲柄滑块连杆传动机构组件
  • 双曲柄滑块连杆传动机构组件

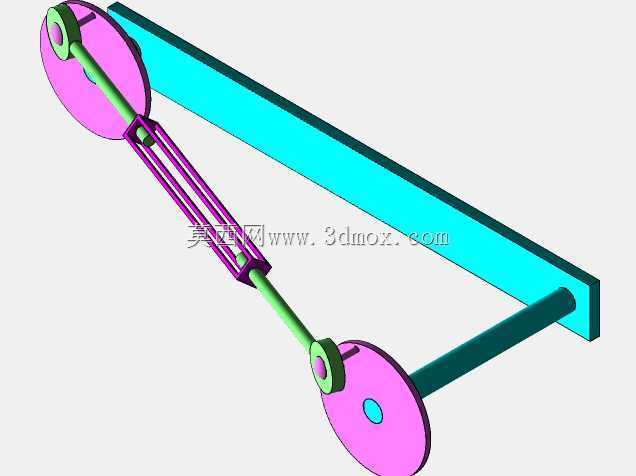

  这套连杆组件核心实现旋转运动与直线往复运动的双向转换,在电力变压器配套的操动机构、小型冲压设备进给单元、自动化生产线物料推送工位都有成熟应用场景,其结构本质是对称布置的双曲柄配合长行程滑块导轨,可在不额外增加导向支撑的前提下,保证滑块全程运行的直线度偏差控制在0.1mm以内,避免单侧受力带来的导轨偏磨问题。

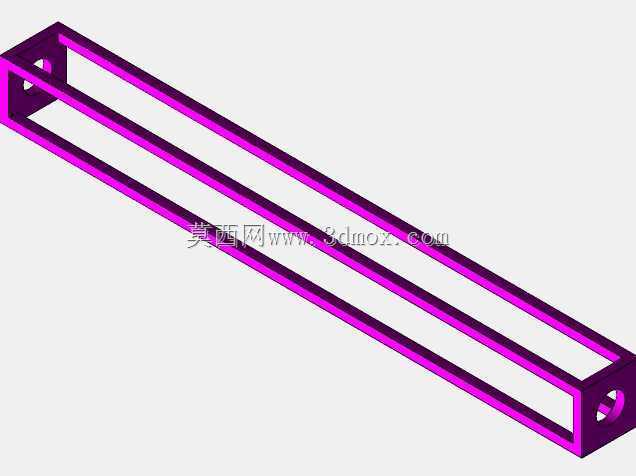

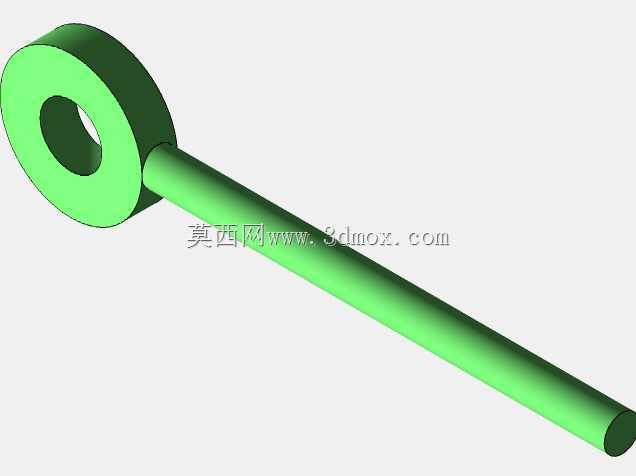

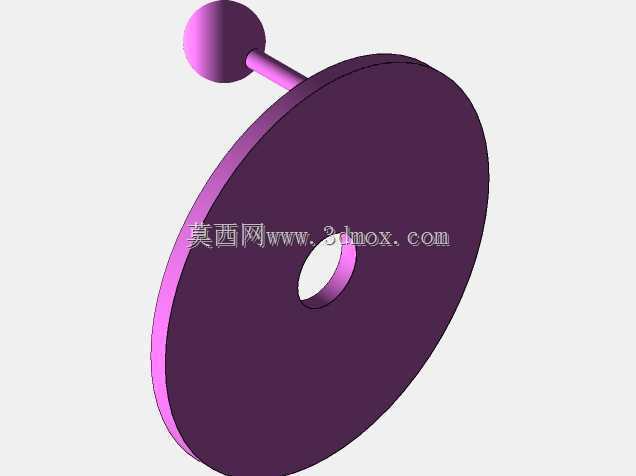

  从实际功能层面看,两端的圆盘形曲柄通过销轴与中间的双杆式连杆铰接,连杆中段采用并行双杆结构,相比单根连杆的抗扭刚度提升40%以上,即便在高速往复运行工况下,也不会出现连杆侧向摆动导致的传动卡滞。曲柄与连杆的铰接位置镶嵌有自润滑衬套,日常维护无需频繁加注润滑脂,可适应-20℃到80℃的工作环境温度区间,适配多数工业车间的常规运行条件。

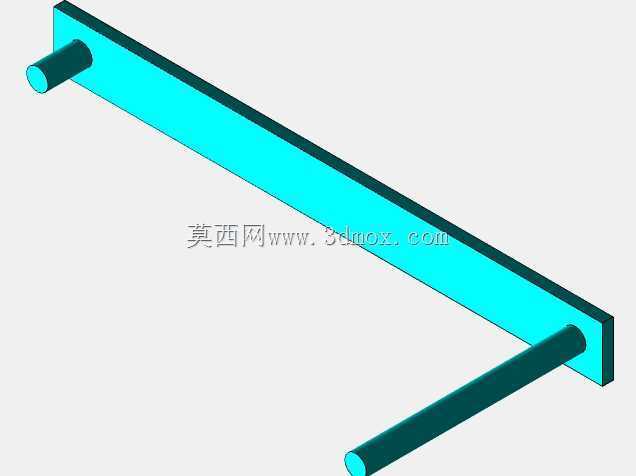

  设计过程中优先考虑了安装边界的适配性,底部的长条形安装导轨预留了等间距的安装孔位,可直接通过螺栓固定在设备的安装基面上,导轨的截面采用矩形结构,相比燕尾型导轨的加工难度更低,普通铣床即可完成加工,制造成本可控制在同行程燕尾导轨的60%左右。两端曲柄的旋转轴采用同轴度设计,安装时无需额外调整两轴的对中精度,只要将导轨固定到位,两端轴系的同轴度即可保证在设计公差范围内,大幅降低现场装配的调试难度。

  从运动特性来看,这套连杆机构的滑块行程由曲柄的偏心距决定,本次设计的偏心距可根据实际使用需求调整曲柄上的铰接孔位置,实现行程在50mm到120mm区间内的灵活适配,无需更换整套连杆组件,仅需调整销轴安装位置即可满足不同工况的行程要求。连杆与滑块的连接部位采用浮动铰接设计,可自动补偿安装过程中带来的微小角度偏差,避免因安装误差导致的运动过程中出现别劲问题,延长整套传动机构的使用寿命。

  在实际选型适配时,需要注意整套组件的安装总长度要预留至少15%的余量,避免滑块运行到行程端点时与周边设备部件发生干涉,曲柄的旋转输入端可直接连接伺服电机、减速电机或者手动操作手柄,适配动力驱动与手动操作两种使用模式。在电力变压器的分接开关操动机构中应用时,这套组件可将电机的旋转运动转换为开关触头的直线推拉动作,保证触头动作的同步性与到位精度,避免因传动间隙导致的触头接触不良问题;在小型冲压设备的送料工位应用时,可配合棘轮机构实现物料的间歇式进给,进给步距精度可控制在0.2mm以内,满足薄型金属片料的送料精度要求。

  结构细节上,所有铰接部位的销轴都采用了轴向卡簧固定,避免设备运行过程中销轴窜出脱落,连杆的双杆之间通过连接柱加固,进一步提升连杆的整体刚性,即便在承受较大推拉力的工况下,连杆的变形量也可控制在弹性变形区间内,不会出现塑性变形导致的传动精度下降。导轨的滑动面经过表面淬火处理,表面硬度可达HRC45-50,耐磨性能是普通Q235钢材的3倍以上,可承受长期往复滑动的磨损,整套机构的设计使用寿命在正常维护条件下可达10000小时以上,满足多数工业设备的使用周期要求。
