宝可梦宝石海星立体造型结构设计

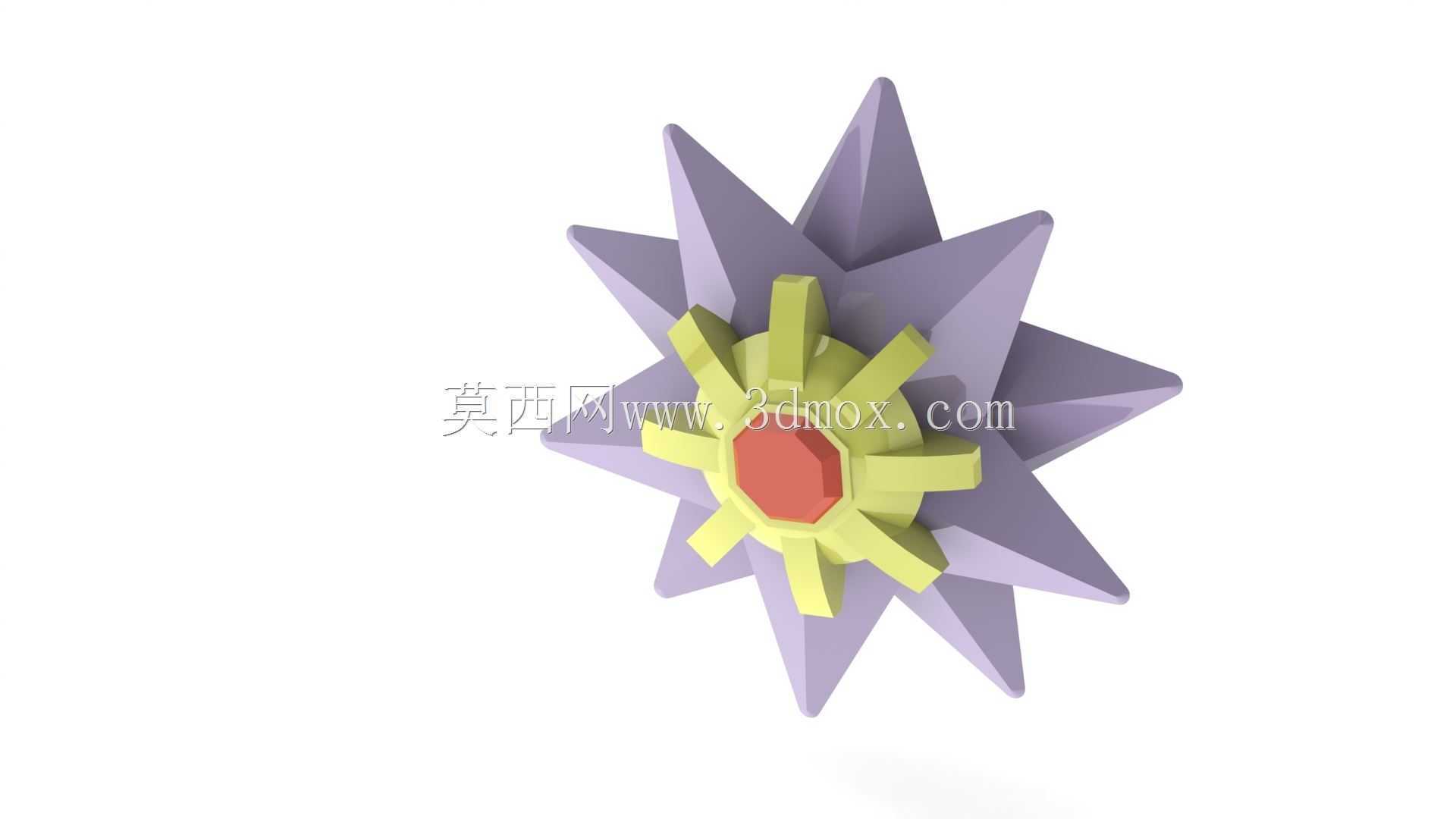

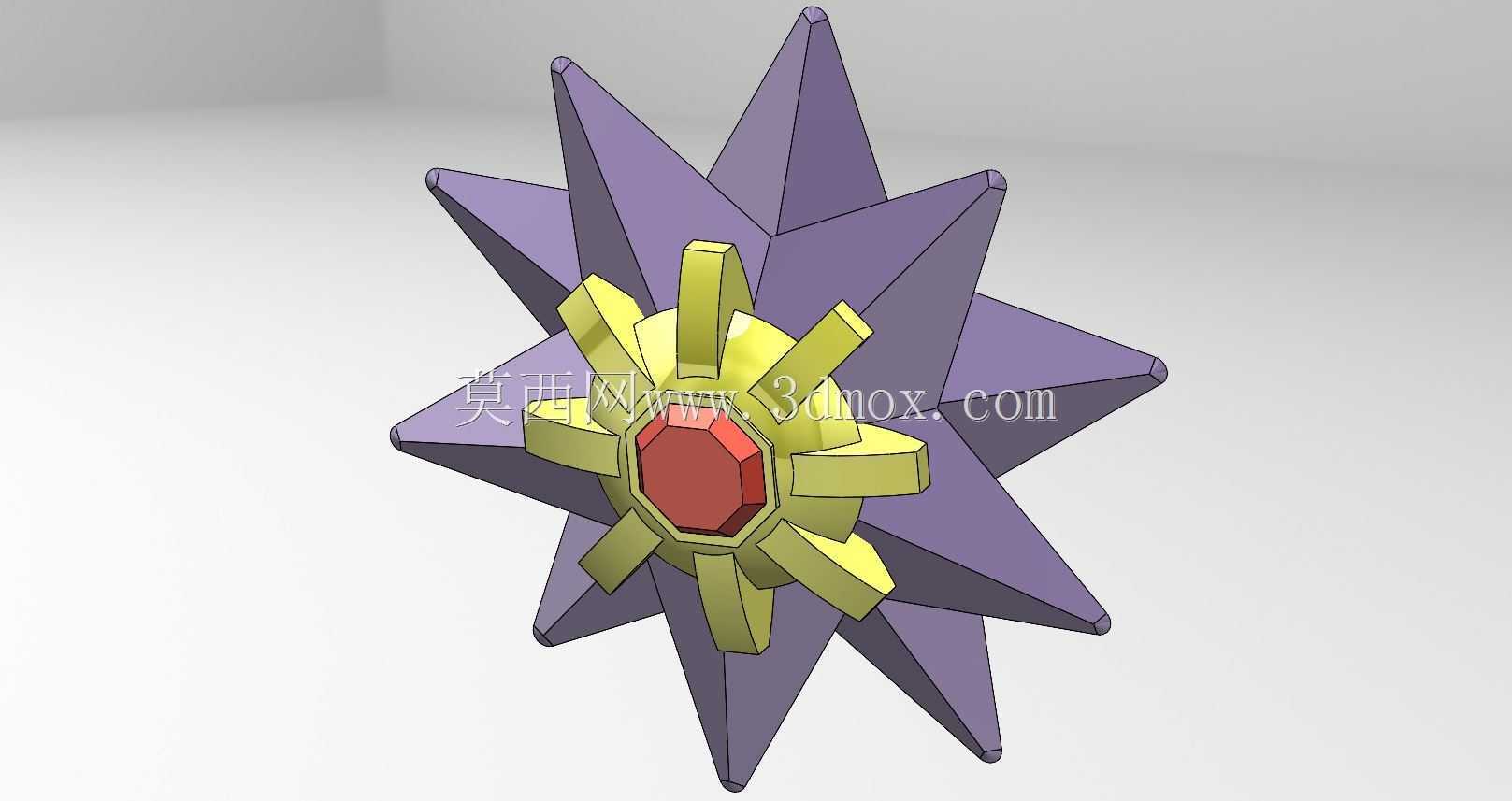

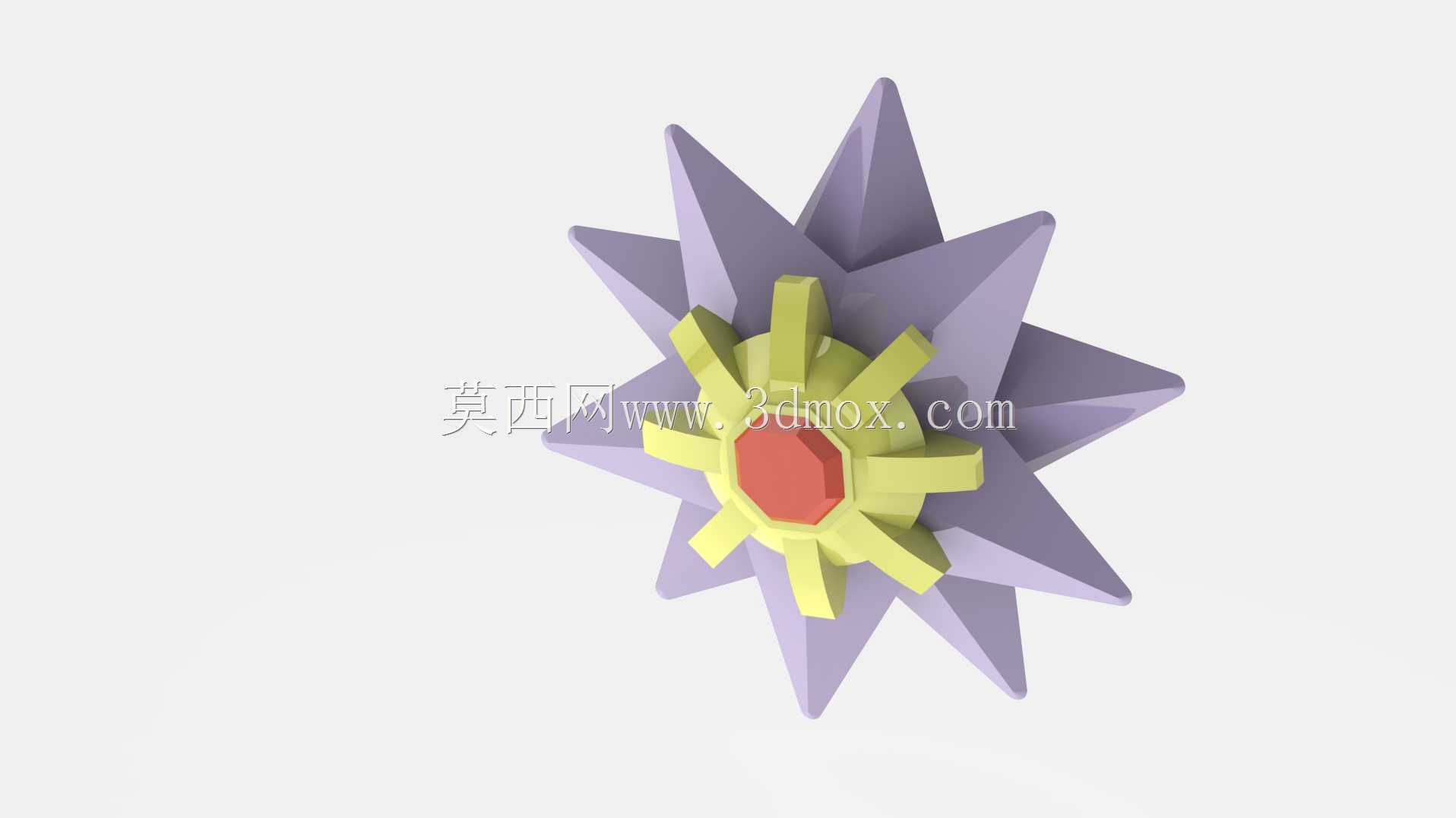

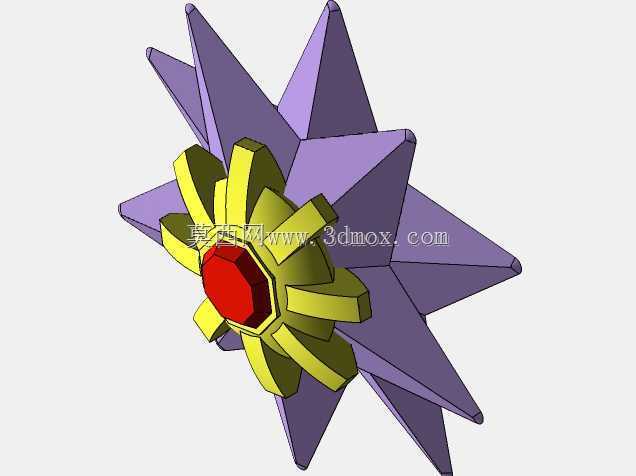

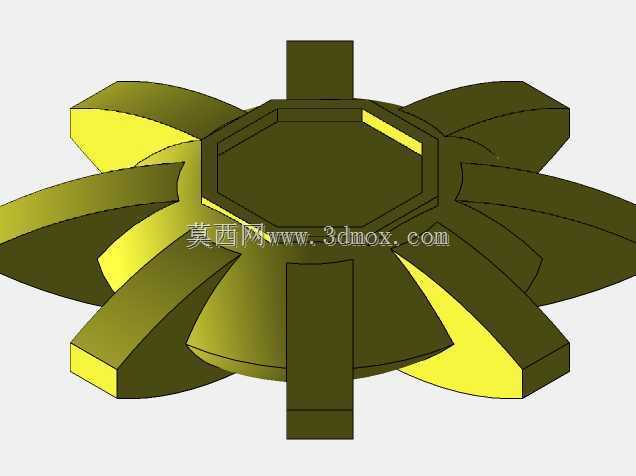

　　本次完成的星型立体造型，核心采用十角对称的星芒主体作为基础承载结构，中心区域采用分层嵌套的组合式设计，从内到外依次为红色正八边形核心块、黄色放射状连接齿、淡紫色星芒外瓣，三层结构之间通过止口定位实现无胶拼接，可满足小批量手办翻模、3D打印快速成型的工艺要求。从实际应用场景来看，该结构既可以作为动漫周边手办的原型件，经过表面喷涂处理后作为桌面装饰摆件，也可将中心连接齿结构替换为标准转轴，改装为小型展示台的旋转承载座，或是在星瓣背面预留挂孔后作为墙面装饰挂件使用，适配文创产品开发、教具模型制作、创意礼品定制等多个领域的使用需求。

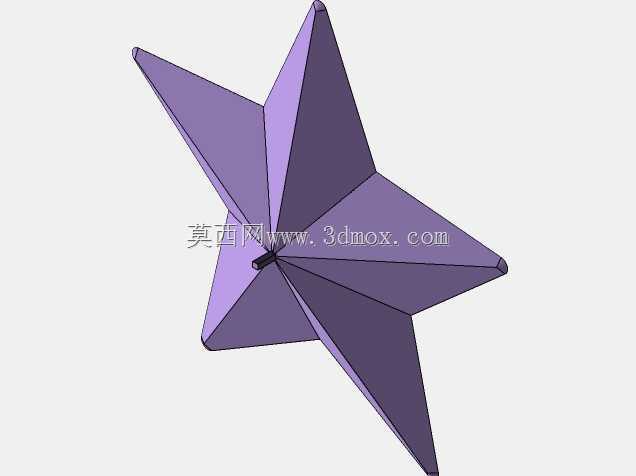

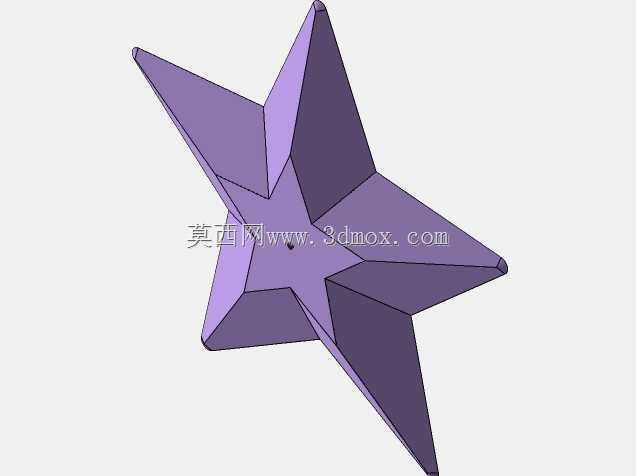

　　设计过程中首先确定了整体的对称基准，以中心红色块的几何中心为原点，十个星瓣沿圆周方向均匀分布，相邻星瓣的夹角严格控制在36度，保证旋转任意角度都能呈现一致的视觉效果。中心黄色连接齿的数量设置为十个，与外侧星瓣一一对应，每个连接齿的侧面都设计了1度的拔模斜度，既方便注塑脱模时的顺利顶出，也能在手工拼接时提供足够的卡紧力，避免分层结构出现松脱。淡紫色星瓣的外端做了R2的圆角过渡，避免尖锐边角在使用过程中造成磕碰损伤，同时星瓣的厚度从根部到尖端逐渐递减，根部厚度为8mm，尖端厚度收窄至2mm，既保证了整体结构的强度，也能在视觉上呈现出轻盈的星芒质感。

　　从安装边界来看，整体结构的最大外接圆直径控制在120mm，总厚度为35mm，属于小型摆件的常规尺寸范围，适配常规的桌面摆放空间，也能放入标准尺寸的手办展示盒中。中心红色块的直径为20mm，厚度与黄色连接齿保持一致为15mm，嵌套进入黄色连接齿的深度为5mm，配合面的公差设置为H7/g6，既保证拼接时的顺畅度，也不会出现过大的配合间隙。黄色连接齿的外圆直径为60mm，每个齿的宽度为8mm，齿与齿之间的凹槽深度为10mm，刚好可以嵌入外侧星瓣根部的凸台，实现周向的定位固定，避免各层结构之间出现相对转动。

　　结构强度校核阶段，针对星瓣根部的受力情况做了有限元验证，在星瓣尖端施加10N的侧向压力时，根部最大应力为12MPa，远低于常用PLA、ABS等3D打印材料以及PVC注塑材料的屈服强度，正常使用过程中不会出现断裂问题。同时在每个星瓣的内部都设计了2mm厚的加强筋，从根部延伸至星瓣长度的三分之二处，在不增加整体重量的前提下进一步提升了结构的抗变形能力，即使从1米高度自由跌落至木质桌面，也不会出现星瓣断裂或者分层脱落的情况。

　　考虑到不同加工工艺的适配性，整个模型没有设计倒扣结构，所有特征都沿中心轴线方向拔模，既可以采用FDM、光固化3D打印直接一体打印，也可以拆分三个零件分别制作模具进行注塑生产，拆分后的单个零件都满足注塑模具的开模要求，不需要额外设计抽芯结构，能够有效降低生产环节的模具成本。如果用于树脂翻模制作GK手办，三个零件的分模面都设置在各层的贴合面上，分模线隐蔽，后期打磨处理的工作量极小，能够提升手办制作的效率。

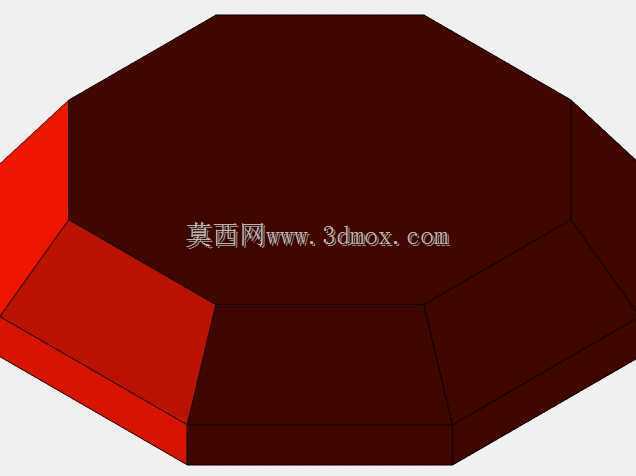

　　在细节处理上，中心红色块的表面做了微弧面处理，比周围黄色连接齿的表面高出0.5mm，既可以在视觉上突出核心区域，也能在喷涂分色时提供天然的分界，不需要额外做遮罩处理就能实现清晰的色彩分界。黄色连接齿的每个端面都做了0.3mm的倒角，避免拼接时出现刮手的毛边，同时倒角形成的微小缝隙可以容纳多余的胶水，避免胶水溢出到零件表面影响外观质量。外侧星瓣的表面做了细微的磨砂纹理处理，既可以掩盖3D打印或者注塑产生的层纹、流痕，也能提升握持时的手感，减少表面指纹的残留。

　　实际装配过程中，三个零件可以按照从内到外的顺序依次压合，不需要额外的定位工装，依靠止口结构就能自动对齐，装配完成后整体的同轴度误差可以控制在0.1mm以内，不会出现偏心或者错位的问题。如果需要改装为发光摆件，还可以在中心红色块的下方预留10mm直径的空腔，放置纽扣电池和LED灯珠，红色块采用半透明材料制作时，就能实现中心发光的效果，拓展产品的功能属性。
