螺旋轨道重力滚珠演示结构

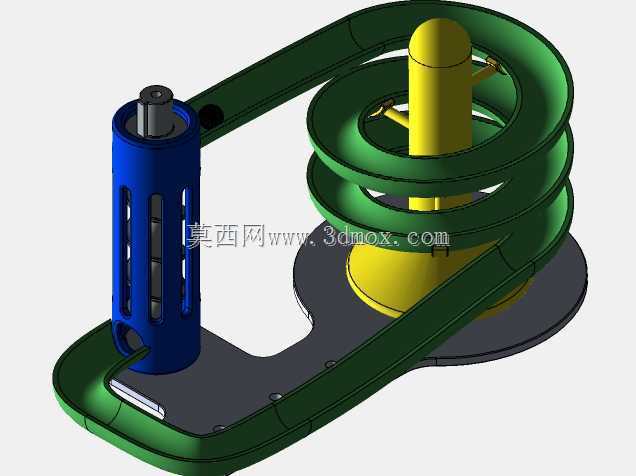

　　这套螺旋轨道重力滚珠结构，最初的设计定位是面向机械原理教学场景的演示教具，同时也可作为工业展会上机械运动逻辑的可视化展示装置，用来直观呈现重力势能向动能转化的完整过程，帮助入门学习者理解曲面约束下刚体运动的受力特点。从结构组成来看，整套装置分为三个核心功能段：左侧的立式提升仓、中部的螺旋下滑轨道、底部的衔接回流槽，三个部分通过底板上的定位孔完成装配，所有配合面均预留了0.2mm的安装间隙，避免3D打印或者机加工过程中的公差累积导致装配卡滞。

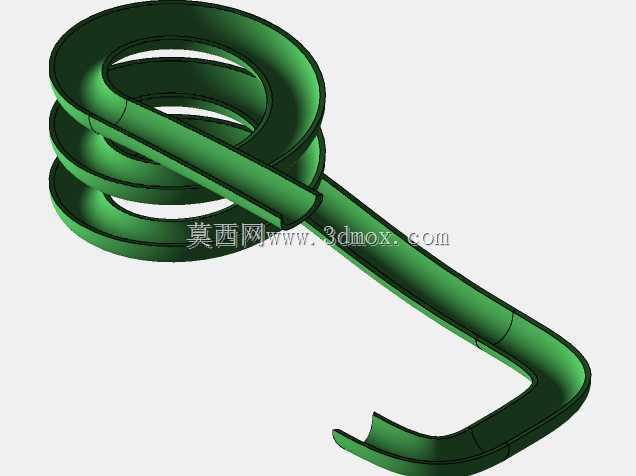

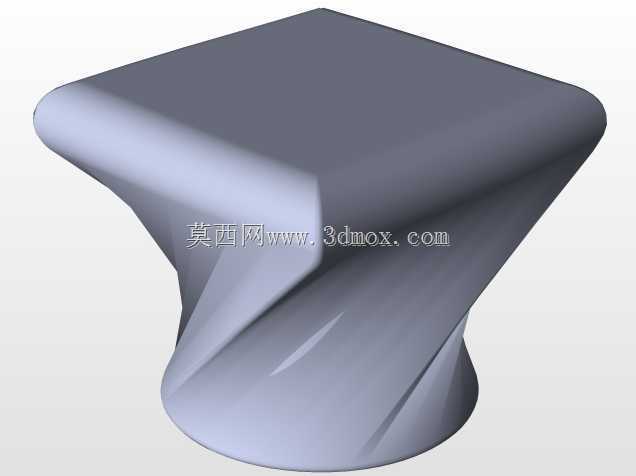

　　设计过程中最先确定的是螺旋轨道的曲率参数，最初尝试过等螺距螺旋线方案，但实际运动仿真中发现滚珠在轨道中段会因为速度过快出现脱轨飞出的问题，后来调整为变螺距设计：轨道上段螺距较大，让滚珠获得初始加速度，中段螺距逐步收窄，通过增加轨道与滚珠的接触摩擦力抵消部分重力加速度，下段螺距再次放大，让滚珠顺利滑入底部回流槽，整个螺旋轨道的截面采用半圆弧槽设计，槽宽比选用的标准钢珠直径大1mm，既保证滚珠滚动过程中不会卡滞，也能通过槽壁的约束限制滚珠的横向窜动，不需要额外加装防护栏就能避免脱轨问题。

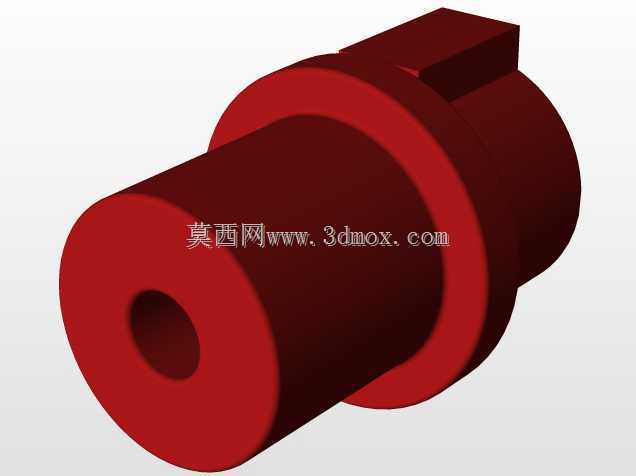

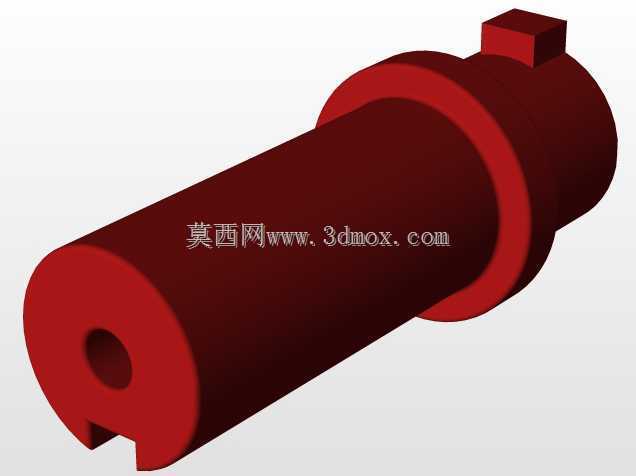

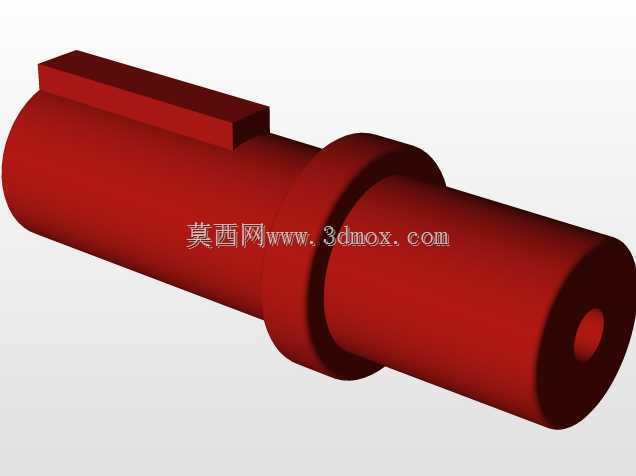

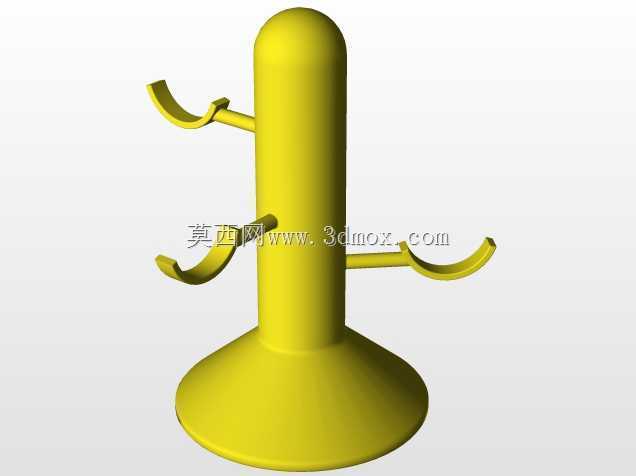

　　左侧的立式提升仓采用圆柱套筒结构，筒身开有三条通长的观察槽，既可以减轻整体结构重量，也能直观看到内部提升机构的运动状态，套筒顶部预留了驱动轴安装位，可以搭配小型减速电机实现滚珠的自动循环提升，也可以手动转动轴端完成手动演示，套筒底部开有与回流槽衔接的进珠口，位置刚好对准回流槽的末端，保证滚珠从轨道滑下后能顺利进入提升仓，不需要额外设置拨珠机构。底部的回流槽采用浅U型截面设计，槽底做了1.5度的倾斜角度，依靠重力让滚珠从螺旋轨道出口端自动滑向提升仓入口，整个回流槽的转弯处做了大圆角过渡，避免滚珠在转角处因为速度突变出现卡顿。

　　整套结构的安装边界控制在300mm×220mm的矩形范围内，整体高度不超过280mm，底板上预留了6个M4的沉头安装孔，可以直接固定在展示台或者教学实验台面上，不需要额外设计安装支架。所有结构件的壁厚均设置为2.5mm，既满足3D打印的最小壁厚要求，也能保证机加工时的结构刚度，不会因为滚珠反复撞击出现变形。在功能特性上，这套结构不需要复杂的电控系统，仅依靠重力和简单的提升机构就能实现滚珠的循环运动，运动过程全程可视，能清晰展示刚体沿螺旋曲面运动时的速度变化、受力方向，也能用来演示势能与动能的转化过程，适合作为机械基础课程的配套演示装置，也可以改装为文创类的动态摆件，通过调整螺旋轨道的圈数、螺距参数，还能改变滚珠的整个运动周期，适配不同的展示节奏需求。

　　设计时还特意考虑了不同加工工艺的适配性，所有结构件均没有倒扣特征，无论是采用FDM3D打印、光固化打印还是传统的数控铣加工，都不需要额外设计支撑结构，拆分后的单个零件最大尺寸不超过250mm，适配绝大多数桌面级加工设备的加工行程。零件之间的连接全部采用定位柱加螺丝的固定方式，没有采用胶粘结构，方便后期拆解调整参数，比如更换不同直径的滚珠时，只需要更换对应槽宽的螺旋轨道段，不需要重新加工整套结构。在实际测试中，采用直径10mm的标准轴承钢珠时，滚珠从螺旋轨道顶端滑到底端的时间约为4秒，整个运动过程平稳无卡顿，进入回流槽后能顺利滑入提升仓入口，循环运动过程中没有出现卡珠、脱轨的问题。
