在各类需要角度自适应调整的机械连接场景中,球窝作为球铰副的核心配合构件,直接决定了铰接结构的活动范围、承载能力与运行稳定性。这类构件常见于工装夹具的自适应支撑端、自动化设备的万向调节支座、输送线的浮动定位模块,以及部分需要小角度偏转补偿的管路支撑结构中,核心作用是与配套球头形成可多维度转动的铰接副,抵消装配误差、设备运行振动带来的位置偏移,避免连接部位出现刚性卡滞或应力集中断裂的问题。

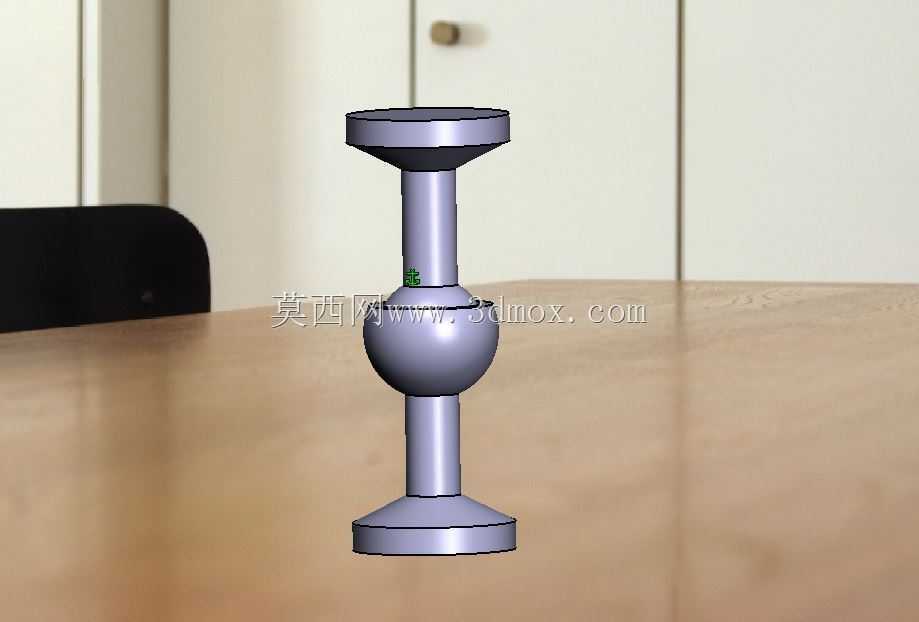

从结构功能来看,该球窝采用对称式双端法兰设计,中间为完整的球形包容腔,两端延伸出同轴的圆柱支撑段,末端设置圆盘式安装法兰。这种对称布局让构件可以实现双向支撑,既可以单独作为球铰的固定座使用,也可以将中间球体作为活动铰接点,两端法兰分别连接两个需要相对偏转的构件,实现±15°范围内的多方向角度调整,相比单端固定的球窝结构,承载时的受力分布更均匀,不会出现单侧应力集中导致的腔体变形。球形内腔的加工精度直接决定铰接副的配合间隙,设计时需要根据使用场景的载荷特性确定配合公差:如果是用于定位支撑的场景,需要选择较小的间隙配合,减少活动端的窜动,保证定位精度;如果是用于振动工况下的缓冲连接,则可以适当放大配合间隙,预留润滑脂的存储空间,降低转动过程中的磨损速率。
设计过程中首先需要确定核心的配合尺寸,也就是中间球形腔体的内径,这个参数需要和配套球头的直径严格匹配,同时要保证球头装入后不会出现轴向脱出的问题,因此腔体两端的开口直径要小于球头直径,开口处设置圆滑过渡倒角,避免球头转动时与开口边缘发生刚性磕碰。两端的圆柱支撑段直径需要根据额定载荷计算压杆稳定性,避免在承受轴向压力时出现失稳弯曲,尤其是当支撑段长度较长时,需要校核长细比,必要时可以适当加大支撑段直径或者增加加强筋结构,但该模型采用等直径圆柱段设计,更适合中等载荷、支撑行程较短的应用场景。末端的安装法兰需要根据安装界面的螺栓孔位确定尺寸,法兰厚度要满足螺栓预紧力下的抗压强度要求,法兰端面需要设置定位止口,保证安装时的同轴度,避免两端连接构件出现偏心,导致球形副承受额外的径向载荷。
安装边界方面,该构件两端法兰均为平面安装结构,适配带螺栓孔的平板类安装基座,安装时需要保证两端连接构件的初始同轴度在允许偏差范围内,避免初始安装偏差过大导致球头偏转至极限位置,失去角度补偿能力。球形配合面需要在装配时涂抹足量的润滑脂,日常维护中需要定期检查配合面的磨损情况,如果出现间隙过大导致的窜动问题,需要及时更换构件,避免铰接失效引发设备故障。在腐蚀环境下使用时,需要对构件表面做防锈处理,或者选用耐腐蚀的材质加工,避免锈迹进入球形配合面导致转动卡滞。
从建模逻辑来看,该结构采用回转体对称设计,建模时可以先绘制半截面的二维草图,通过回转命令生成整体基础外形,之后对球形内腔、法兰端面的安装孔位做细化处理,建模过程中需要重点保证球形腔体的圆度,以及两端支撑段、法兰与球体的同轴度,这些形位公差会直接影响后续零件加工的合格率,以及实际装配后的铰接活动顺畅度。对于需要做有限元分析的场景,可以在球体与支撑段的过渡位置做网格细化,校核满载情况下的应力分布,重点关注过渡圆角处的应力集中系数,必要时加大过渡圆角半径,提升构件的疲劳寿命。
