红米Note5Pro卡通人脸款手机保护壳设计

　　这款手机保护壳的设计围绕红米Note5Pro机型展开，在结构设计阶段首先完成了机身安装边界的匹配校核，壳体整体轮廓完全贴合对应机型的中框弧度，边缘做了0.3mm的微凸处理，安装后能够高出屏幕与后置摄像头模组0.2mm，日常放置时可以避免镜头、屏幕直接与接触面摩擦，降低刮花风险。壳体上的开孔位置完全对应机身的后置双摄、指纹识别模组、侧边按键以及底部接口，开孔边缘做了15度的倒角过渡，既不会出现毛边刮手的问题，也能保证按键按压、线材插拔的顺畅度，不会出现干涉情况。

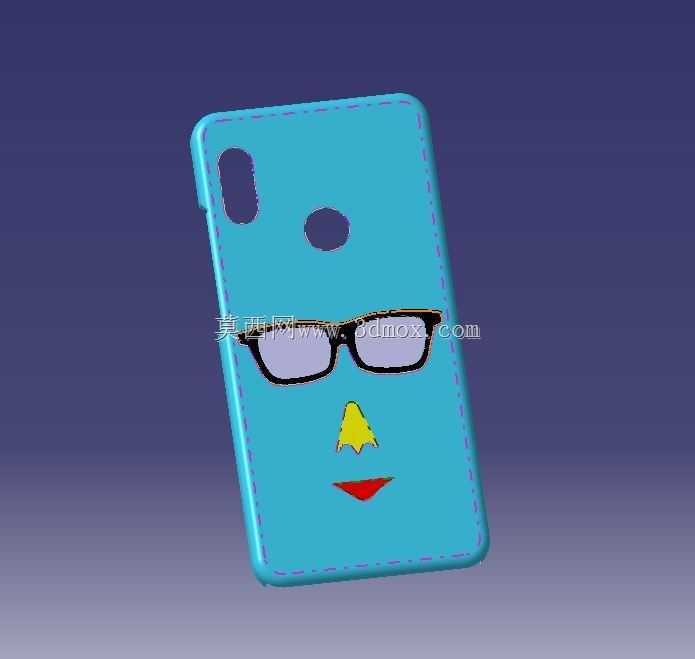

　　设计过程中没有采用常规的光面素壳方案，而是在壳体背面做了卡通人脸的造型设计，通过眼镜、鼻型、嘴型的凹凸造型区分，让壳体具备更强的识别度，同时这些凸起的造型也能在一定程度上增加手持时的摩擦力，降低日常使用中滑落的概率。壳体壁厚控制在1.2mm，这个厚度既能够保证壳体本身的结构强度，日常拆装过程中不会出现脆裂变形，也不会过度增加整机的厚度，保持握持时的轻薄手感。

　　从实际应用场景来看，这类手机保护壳主要面向日常通勤、办公场景下的手机防护需求，既能够缓冲日常跌落、磕碰时的冲击力，分散外力对机身的作用，也能避免日常使用中指甲、硬物刮擦机身背盖与中框造成的掉漆、划痕问题。在结构匹配上，壳体与机身的配合公差控制在0.1mm以内，安装后不会出现松动晃荡的情况，也不会因为公差过小导致拆装困难，用户日常自行更换壳体也不需要借助额外工具。背面的卡通造型没有采用尖锐的棱角设计，所有凸起部分都做了R0.5以上的圆角过渡，手持接触时不会有硌手的不适感，长时间握持也不会留下压痕。

　　在设计思路上，优先保证防护功能的实现，再做外观造型的优化，没有为了追求外观效果牺牲结构强度与安装适配性。比如摄像头开孔处做了局部加厚处理，即使手机从较低高度背面朝下跌落，加厚的开孔边缘也能先接触接触面，避免镜头直接受力。侧边按键位置做了对应凸起的按键位，不需要在壳体上开大孔露出原机按键，既能够保证按键的按压反馈清晰，也能避免灰尘、水渍从按键位置的缝隙进入机身。壳体的四个边角位置做了隐形的缓冲结构设计，相比壳体其他位置壁厚增加0.2mm，跌落时边角作为最容易先接触地面的位置，加厚的结构能够更好地吸收冲击能量，降低边角磕碰造成的机身变形风险。

　　从安装边界来看，壳体整体尺寸完全匹配红米Note5Pro的机身长宽参数，安装后不会超出机身轮廓，也不会遮挡屏幕显示区域，边缘与屏幕面板的衔接处做了微弧过渡，滑动屏幕边缘时不会有割手的台阶感。背面的指纹识别开孔位置精度控制在0.05mm以内，安装后指纹识别区域完全对正，不会出现偏移导致指纹识别不灵敏的问题。卡通造型的各个元素位置经过反复调整，眼镜造型刚好位于摄像头开孔下方，不会遮挡镜头与闪光灯，鼻型与嘴型的位置居中对称，整体视觉协调，不会出现造型偏移的违和感。壳体表面的造型凹凸深度控制在0.4mm以内，既能够保证造型的立体感，也不会因为凸起过高导致日常放置时出现晃动不稳的情况，放在平整桌面上时能够保持平稳，不会因为背面造型凸起出现跷跷板的问题。
