适配24mm模型火箭的发动机固定保持架

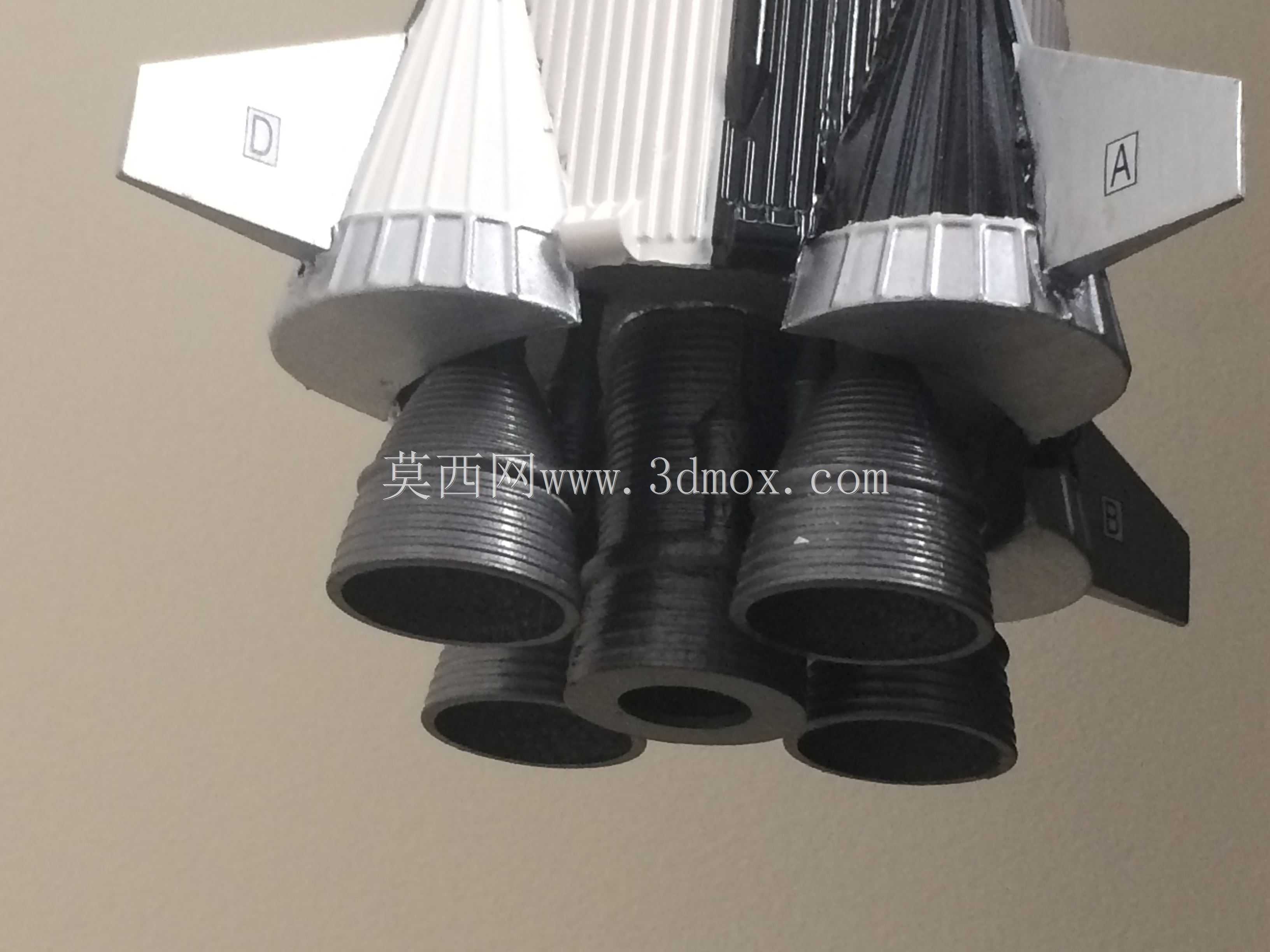

　　在比例仿真模型火箭的组装调试场景中，发动机保持架是连接动力段与箭体结构的核心受力部件，直接决定发动机工作阶段的箭体同轴度、推力传递效率以及飞行姿态稳定性，尤其针对缩比复刻的经典型号模型，保持架的结构合理性直接影响飞行过程中是否出现发动机偏移、推力线偏斜甚至动力段脱落的故障。这款适配24mm直径规格模型火箭发动机的保持架，最初的设计出发点是解决缩比土星V模型组装时，原装发动机支架在带动力飞行状态下结构冗余不足、外观还原度偏低的问题，在保证结构强度满足飞行受力要求的前提下，尽可能贴合真实箭体的外观细节特征，兼顾功能实用性与仿真展示效果。

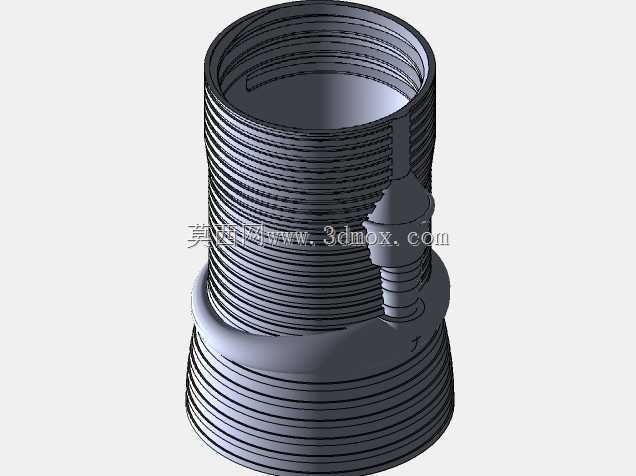

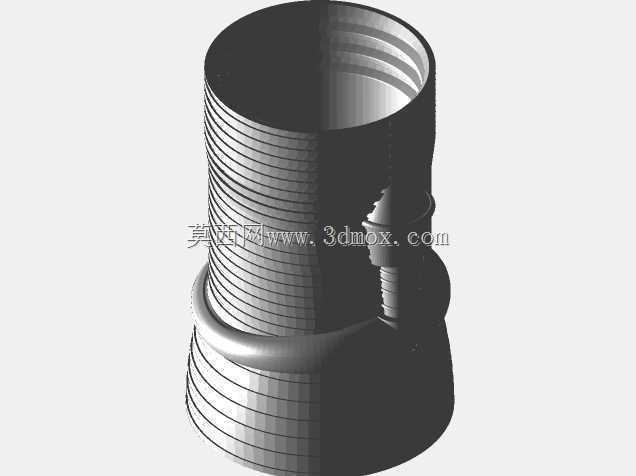

　　从实际使用场景来看，这类保持架主要适配采用24mm直径标准模型火箭发动机的各类自制、复刻比例航模火箭，安装位置位于箭体动力舱段内部，上端承接箭体上部的载荷舱与制导段结构，下端定位发动机喷管的伸出位置，侧面预留的固定结构用于和箭体壁面的定位卡槽配合，实现动力段的周向与轴向锁止，避免发动机点火后在推力作用下出现轴向窜动，或是在飞行气动载荷作用下发生周向转动导致推力线偏移。不同于普通简易卡扣式的发动机固定件，这款保持架采用整体筒式结构设计，主体为带环形加强筋的中空筒体，内孔直径严格匹配24mm发动机的外径公差，筒体外侧的环形凸起一方面可以模拟真实火箭发动机舱的外壁纹理，提升缩比模型的外观仿真度，另一方面可以作为轴向定位的限位台阶，安装时直接卡入箭体壁面预设的定位环槽内，不需要额外涂抹粘接剂即可实现轴向位置固定，也方便后续飞行结束后更换发动机、清理发动机燃烧残留的药渣。

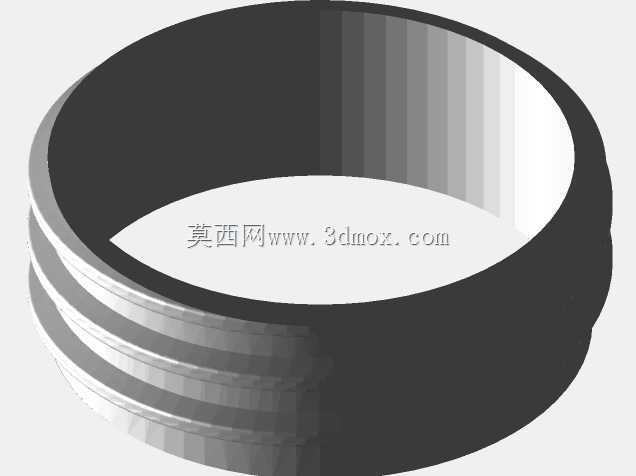

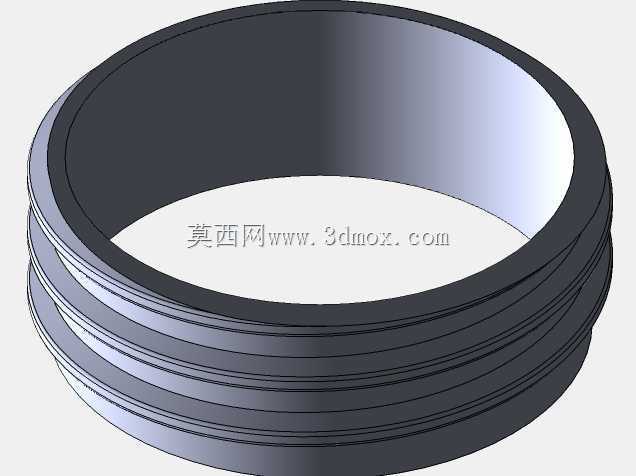

　　设计过程中优先考虑了受力传递路径的合理性，发动机工作时产生的轴向推力，会通过保持架筒体下端的环形承力端面均匀传递到箭体主承力结构上，避免局部应力集中导致箭体壁面出现压溃变形；侧面集成的凸起式固定座，用于安装箭体的尾翼连接定位件，不需要在箭体薄壁结构上额外打孔安装固定座，降低箭体结构的打孔强度损失，同时保证尾翼安装位置与发动机轴线的同轴度，减少飞行过程中的气动偏航力矩。筒体外侧的环形肋条并非单纯的仿真装饰，每一道肋条都对应筒体内部的应力分布位置，在发动机点火瞬间的冲击载荷作用下，环形肋可以提升筒体的径向抗变形能力，避免筒体受发动机膨胀力作用出现胀裂，同时相比等壁厚的光滑筒体，加筋结构可以在相同结构重量下提升30%以上的径向刚度，更符合模型火箭对结构重量的严苛控制要求。

　　从安装边界尺寸来看，保持架的整体外径根据适配箭体的内径做了匹配设计，安装时不需要对箭体内壁做额外的打磨切削，直接推入动力舱段即可到达预设安装位置，筒体下端的内孔做了微小的倒角导向，方便发动机快速装入定位，即使是在户外发射场的快速准备场景下，也可以快速完成发动机的装填与固定，不需要复杂的调试步骤。筒体侧面预留的走线槽位，可以适配带延期点火装置、航电记录模块的模型火箭走线需求，点火线可以从槽位内顺畅引出到箭体外部的点火接线端，不会出现夹线、磨破点火线绝缘层的问题。考虑到模型火箭飞行过程中会承受一定的气动加热与发动机工作的传导热量，结构设计时在筒体与发动机接触的内壁面预留了微小的间隙，既可以保证发动机装入后的同轴度，又可以避免发动机工作时的热膨胀导致筒体卡滞，方便发射结束后顺利取出用完的发动机壳体。

　　在结构细节处理上，保持架下端的承力端面做了加厚处理，对应发动机喷管周围的挡焰位置，能够承受发动机点火瞬间的高温燃气冲刷，避免长期使用后端面出现烧蚀缺损；侧面的固定座与筒体采用一体化结构设计，不存在粘接装配的接缝，在大加速度飞行状态下不会出现固定座脱落的问题。不同于很多只追求功能实现的简易发动机支架，这款保持架在设计时同步兼顾了静态展示的需求，当模型作为展品摆放时，带环形肋条的筒体结构可以还原真实火箭动力段的外观质感，不需要额外做外观遮盖处理，从箭体尾部观察时，保持架的结构细节与真实箭体的结构特征高度一致，满足比例模型的仿真展示要求。实际装配测试中，这款保持架可以适配同直径规格的多款不同冲量的模型火箭发动机，不需要针对不同发动机更换不同的固定件，通用化的尺寸设计可以覆盖多数24mm直径发动机模型的组装需求，减少模型爱好者的零件储备数量，也降低了错选零件导致发射失败的概率。
