双缸压缩空气驱动动力装置结构设计

　　这套双缸气动动力装置，核心依托压缩空气膨胀做功实现动力输出，在小型教学演示台架、低压气动工具动力源、无电作业场景的便携动力供给场景中具备适配性，相比燃油动力单元没有燃烧排放结构，整体结构更简洁，也不需要配套燃油供给、点火相关的附属组件，日常维护的拆解工作量更小。

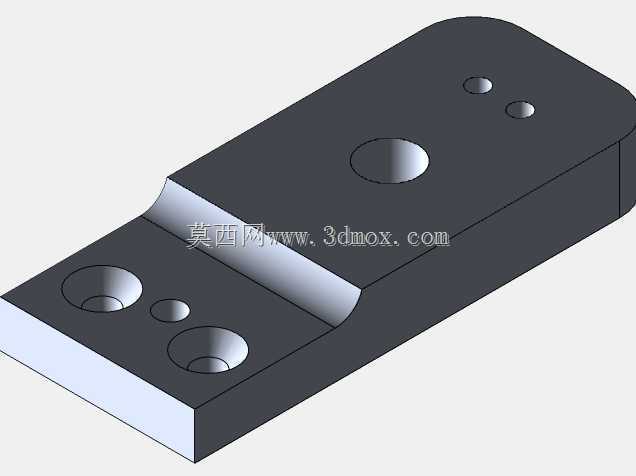

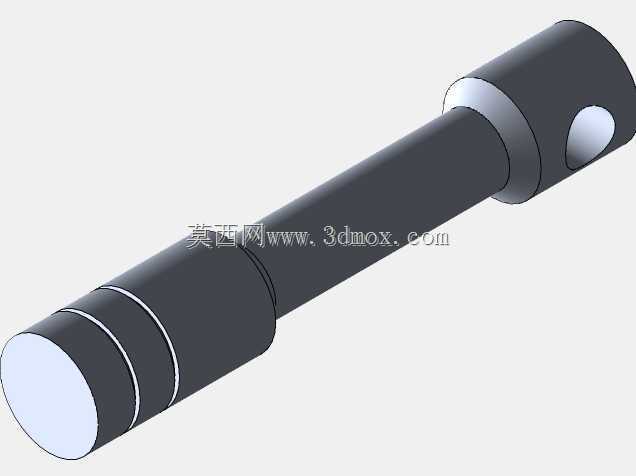

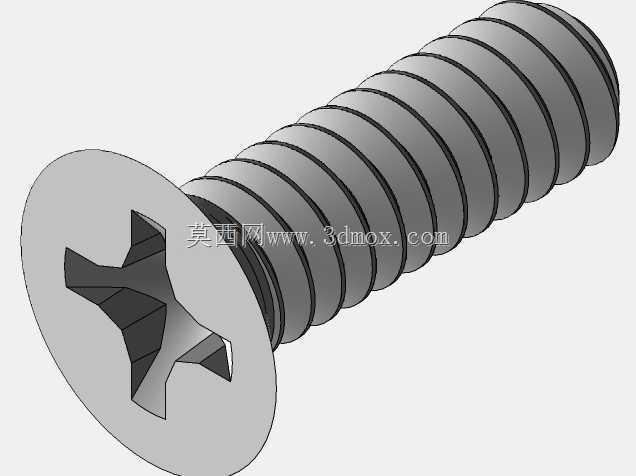

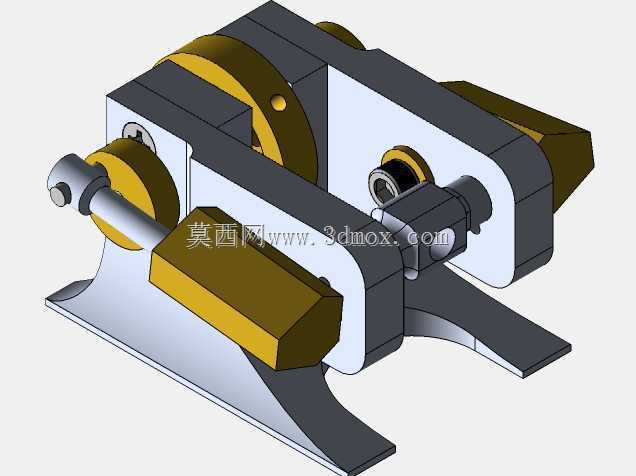

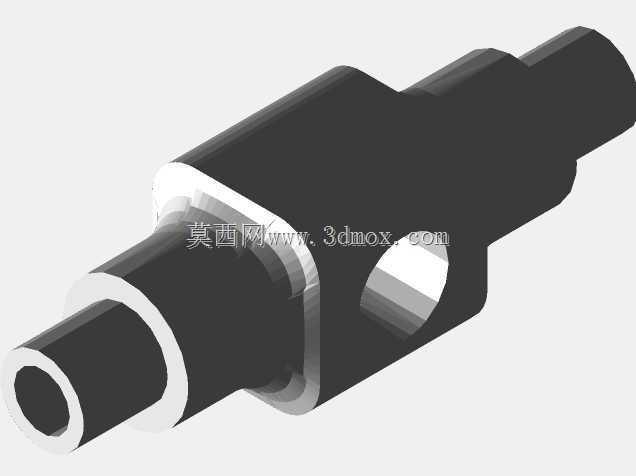

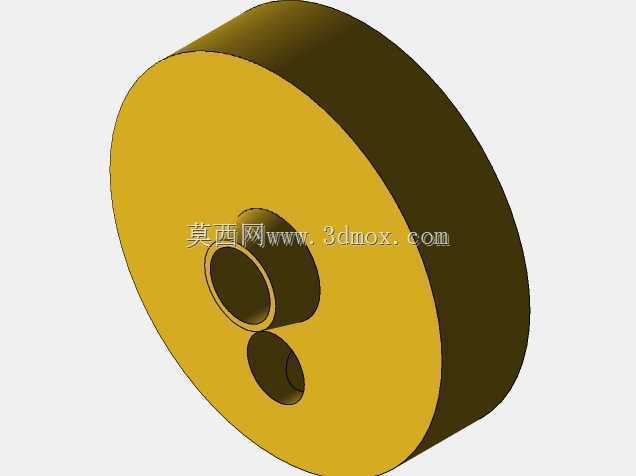

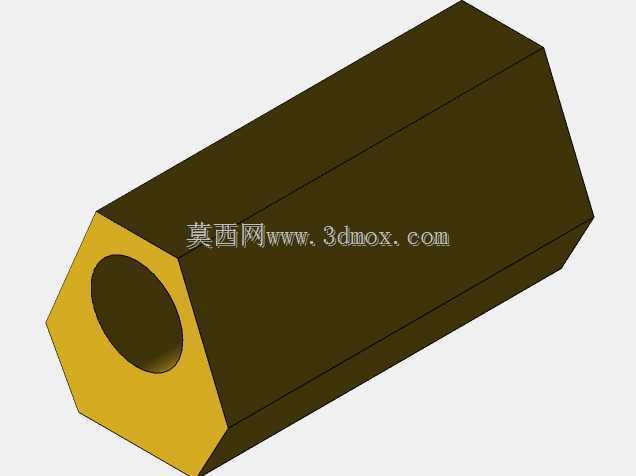

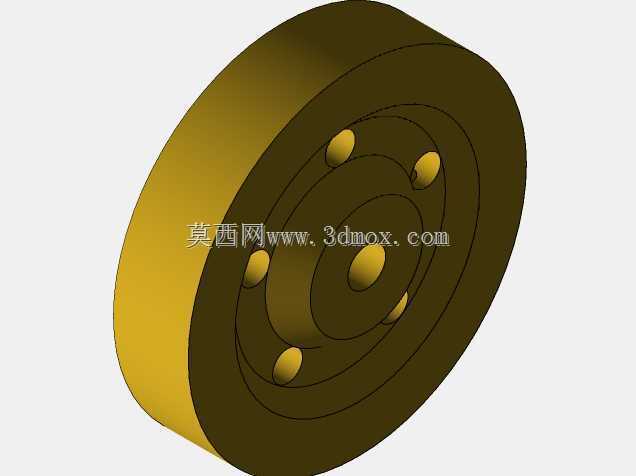

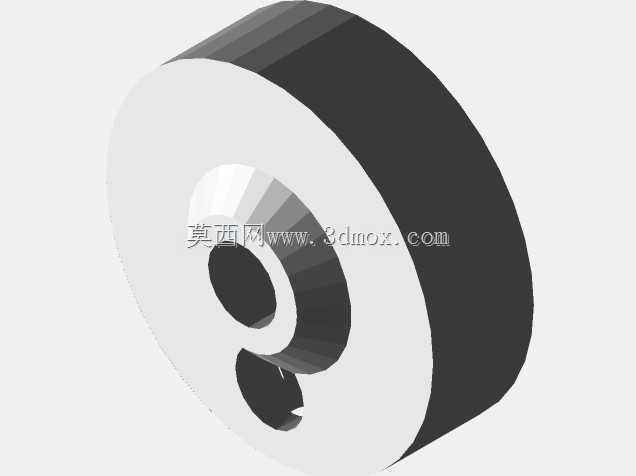

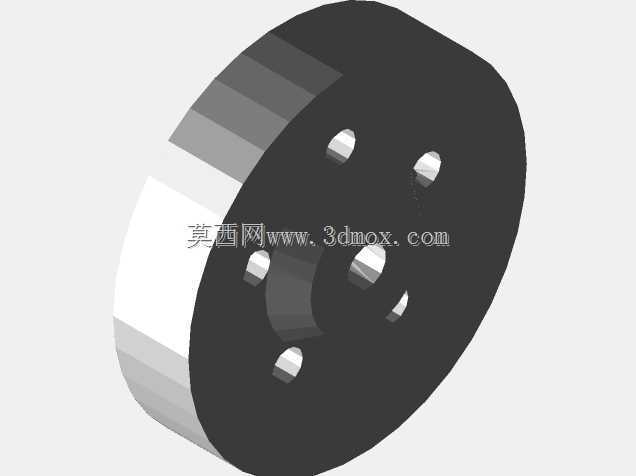

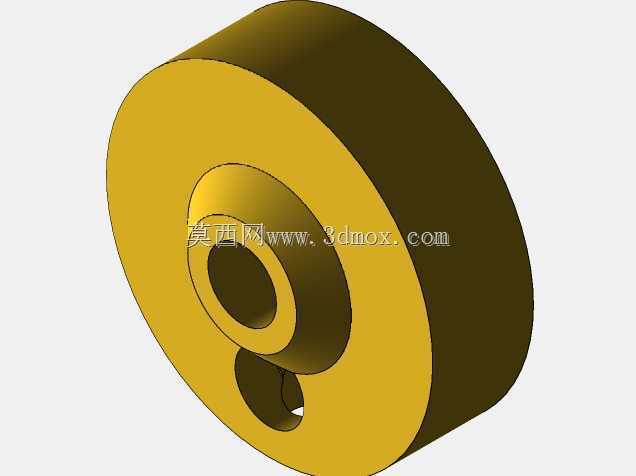

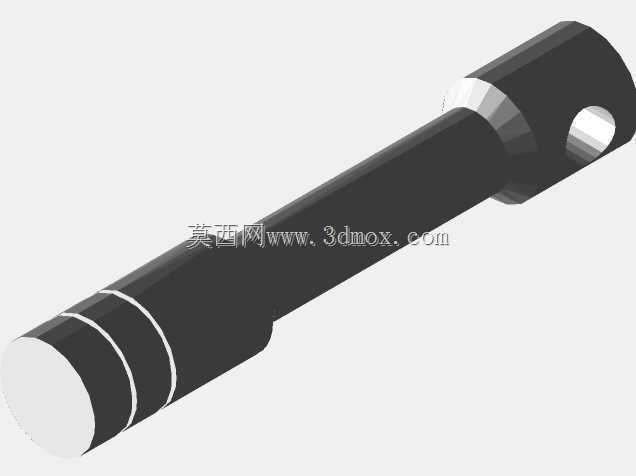

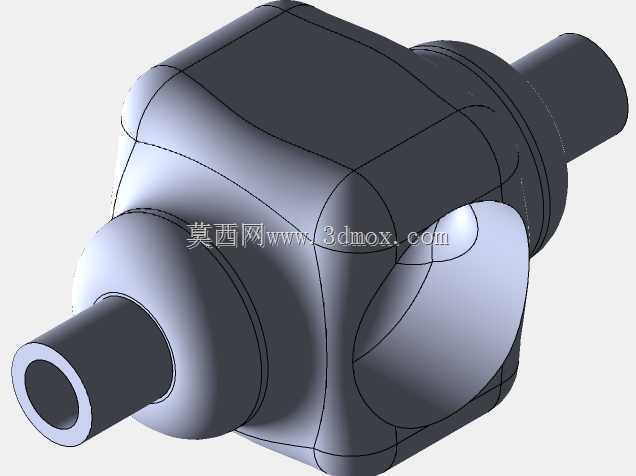

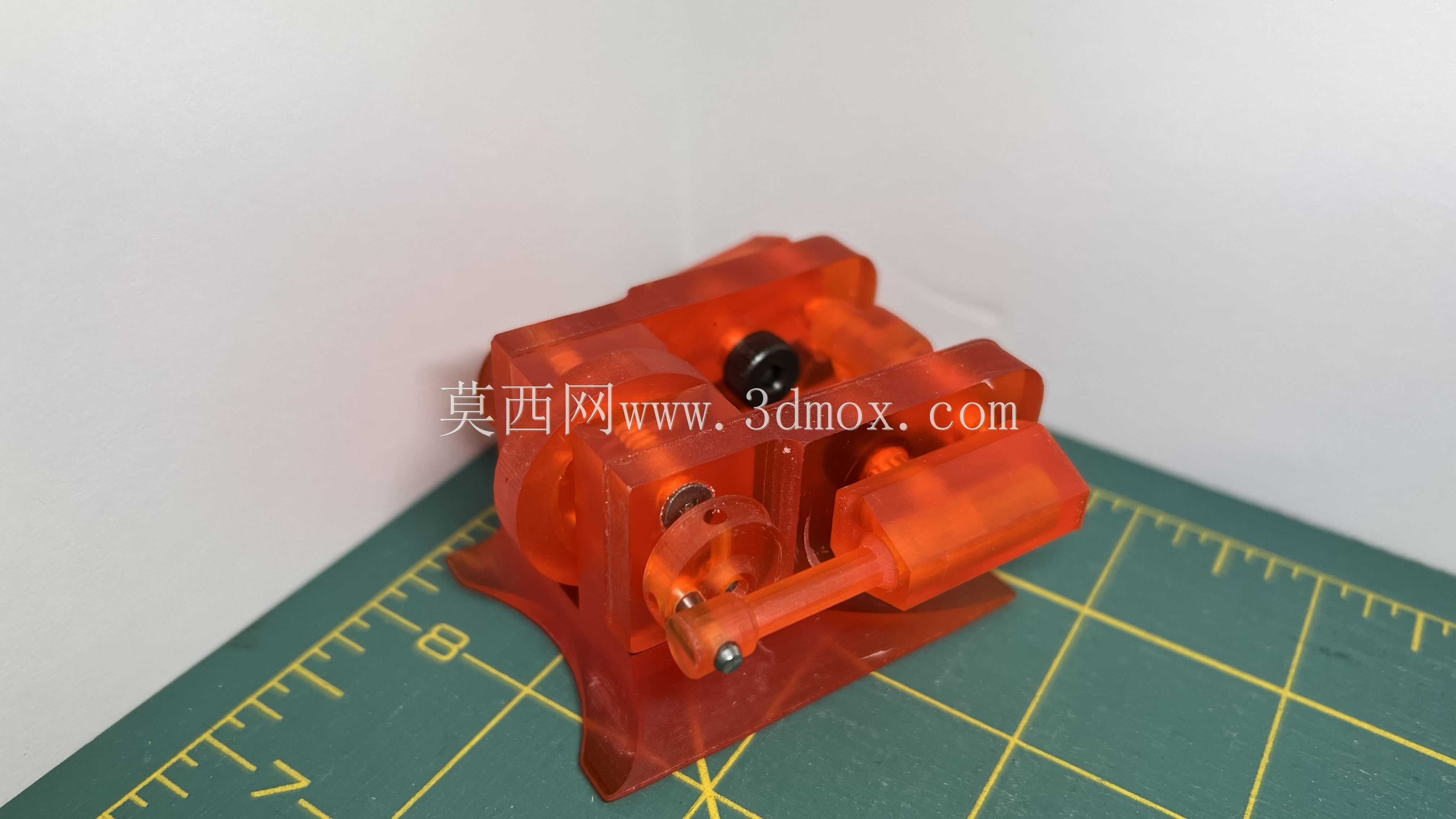

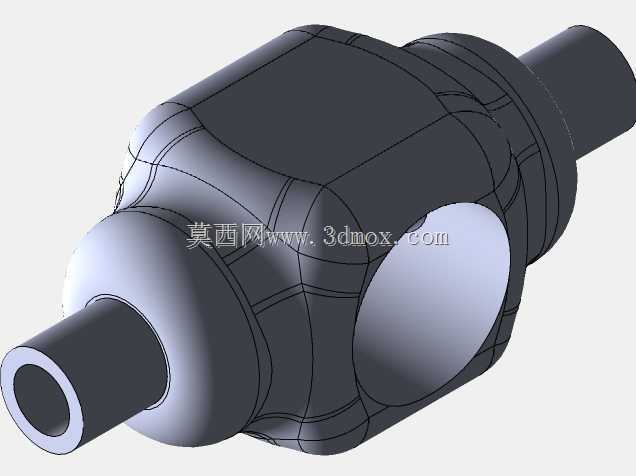

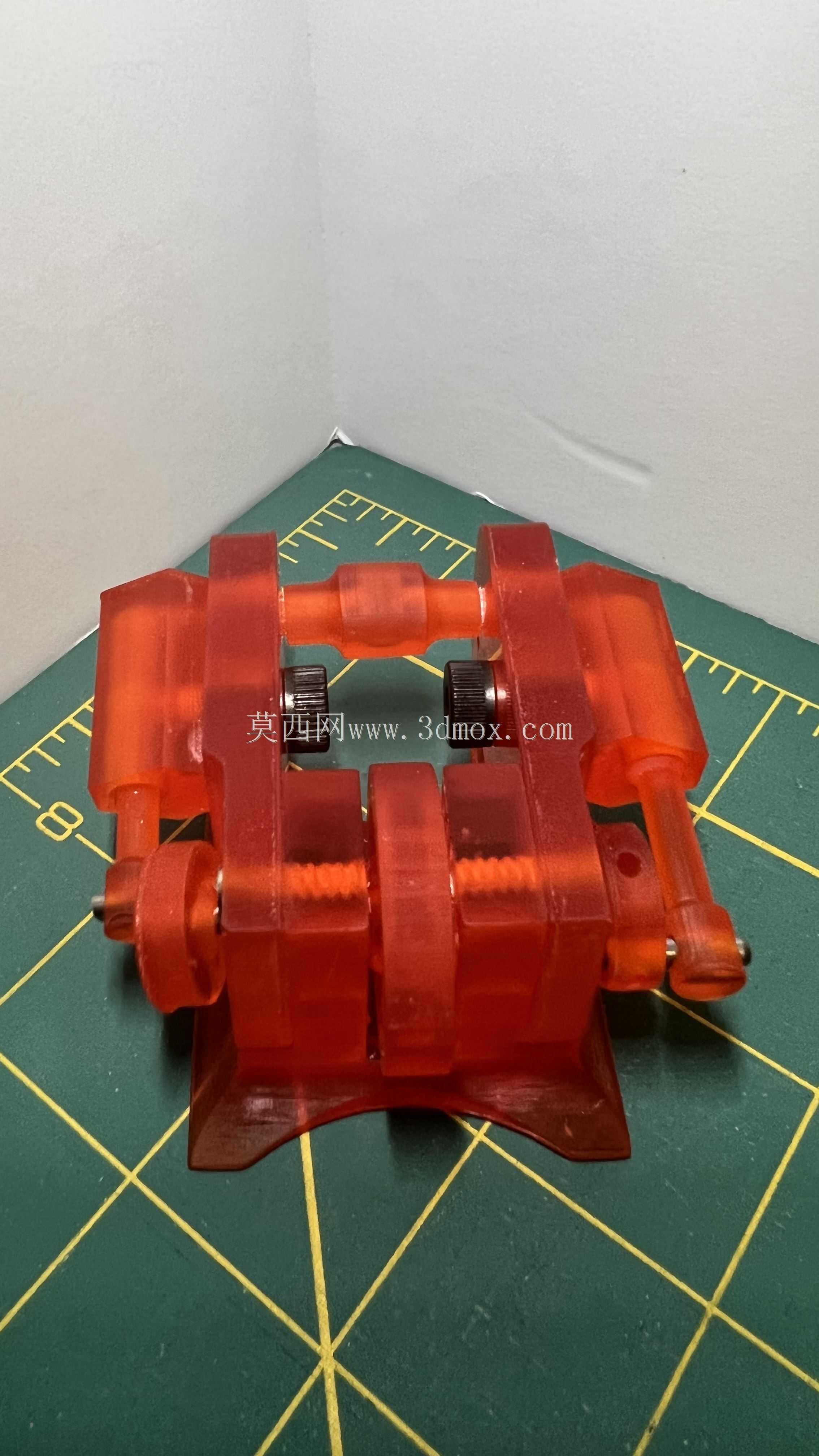

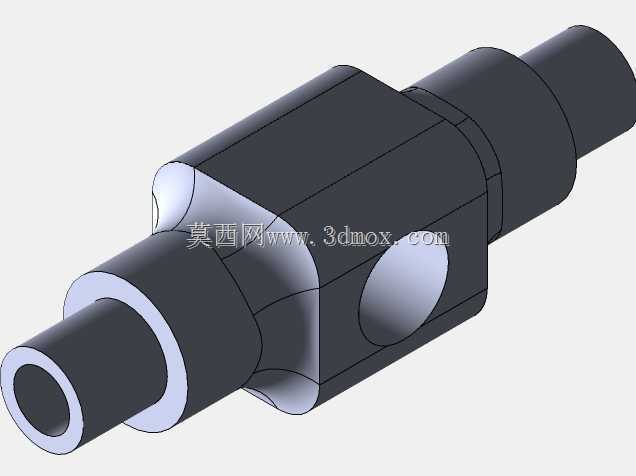

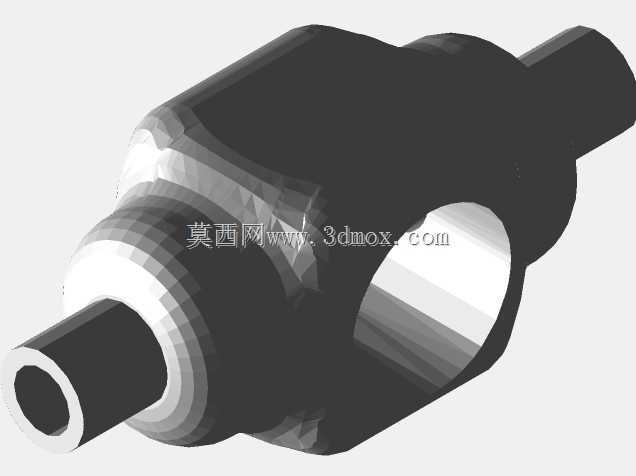

　　从功能实现逻辑来看，装置采用对称双缸布局，两个缸体的做功相位错开，能够抵消单缸气动装置往复运动产生的一阶惯性振动，输出轴的扭矩波动更小，运转平顺性优于同缸径的单缸气动结构。动力传递路径上，缸内活塞承接压缩空气的推力，通过连杆将直线往复运动转换为曲轴的旋转运动，曲轴两端预留的轴伸结构可以直接连接负载端，也可以配套飞轮结构进一步稳定输出转速，适配不同转速要求的从动部件。

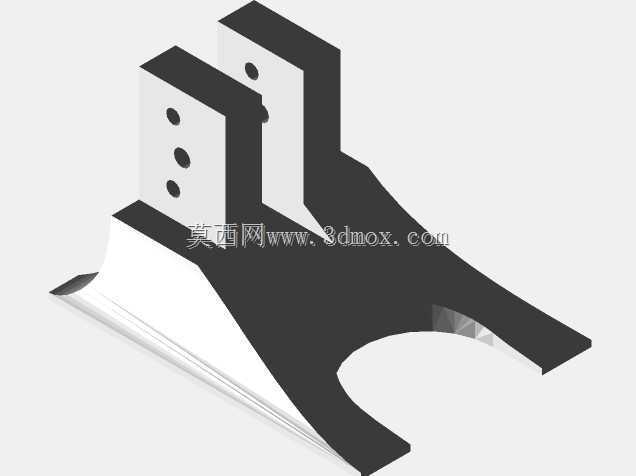

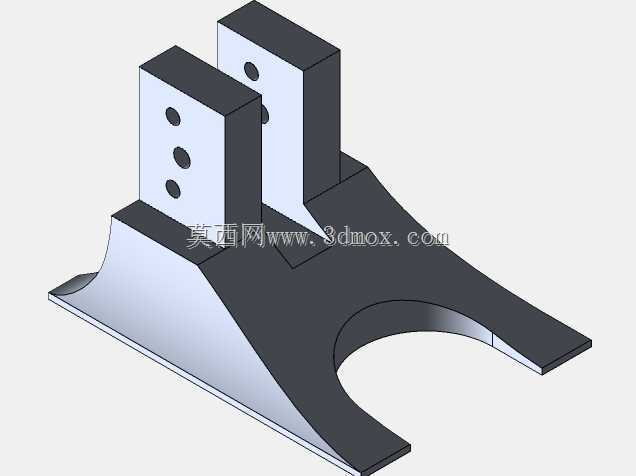

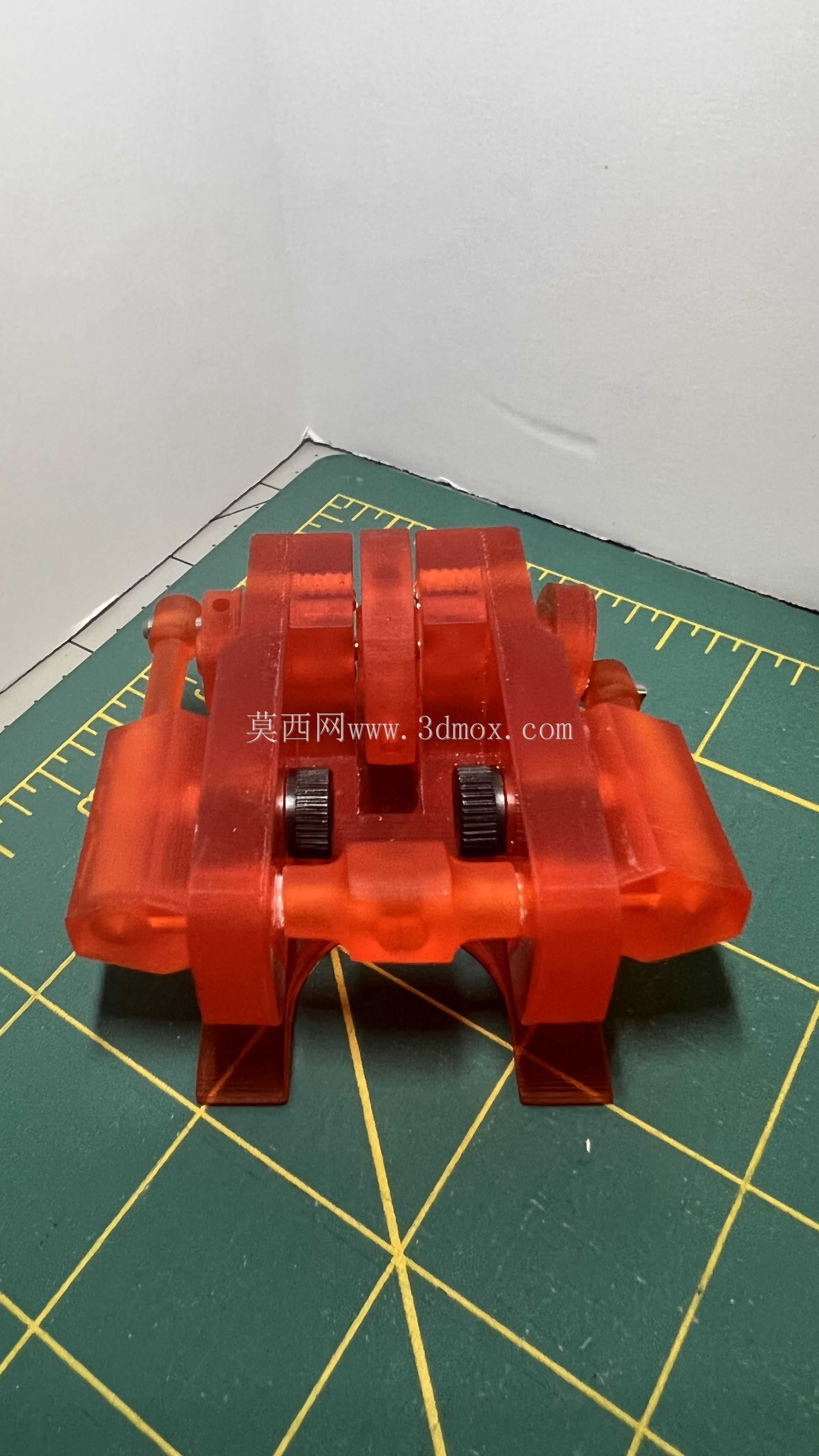

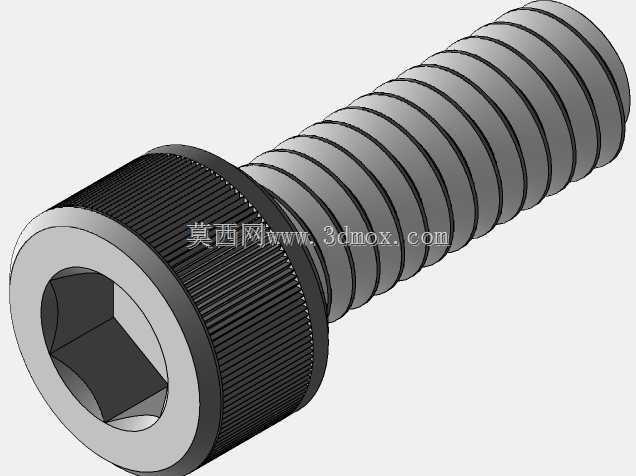

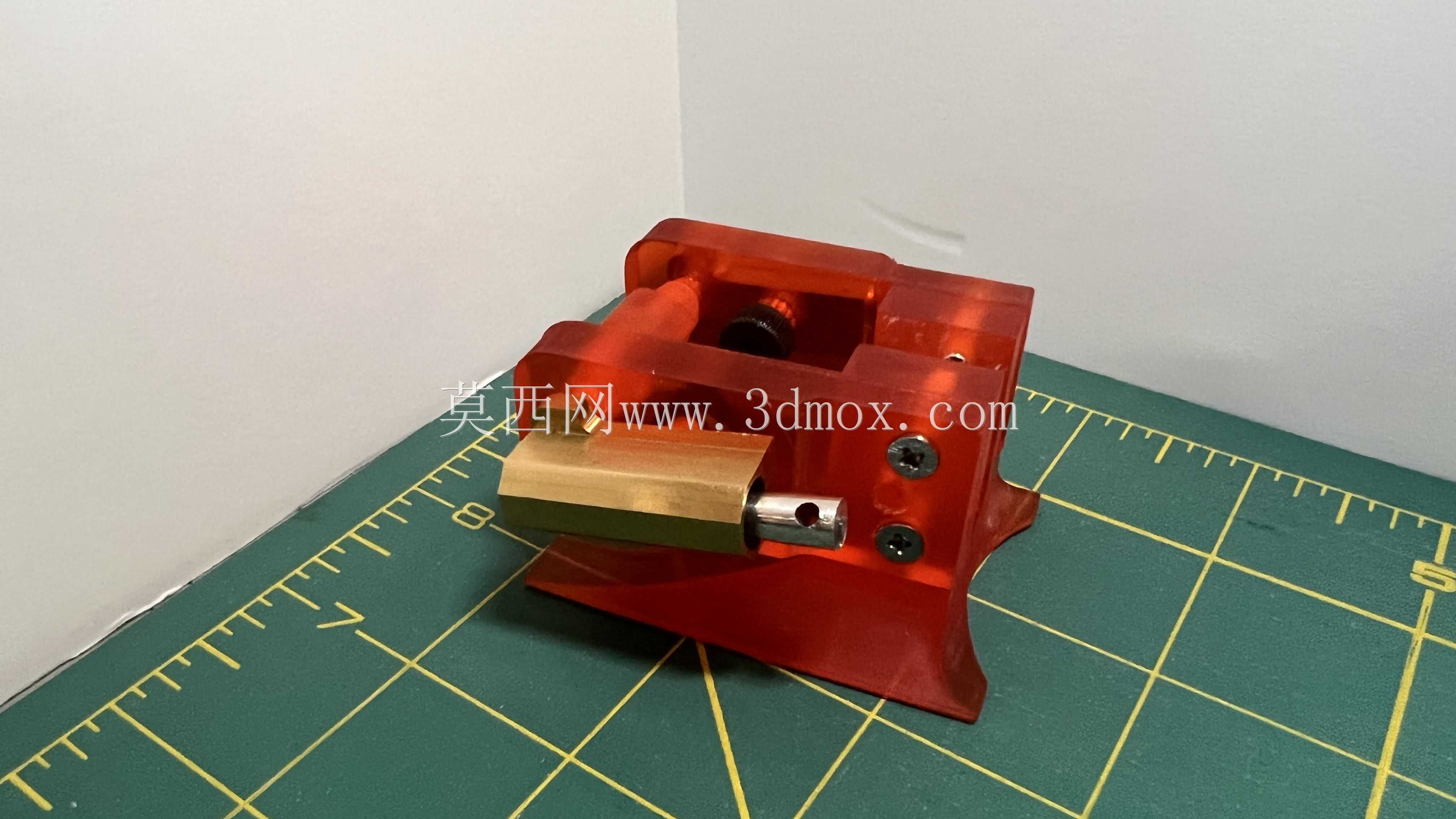

　　设计过程中首先要匹配气动做功的压力边界，常规车间压缩空气管网压力在0.6-0.8MPa区间，缸体壁厚、活塞密封槽尺寸、连杆的抗弯截面都围绕这个压力区间做校核，避免压力过载导致结构变形。机架部分采用一体式弯折支撑结构，底部两个对称的安装支脚预留了安装孔位，安装时可以通过螺栓固定在工作台面或者设备基座上，支脚的弯折角度经过配重校核，运转时的重心落在两个支脚的支撑区间内，即使不额外增加配重块，额定转速下也不会出现倾覆问题。

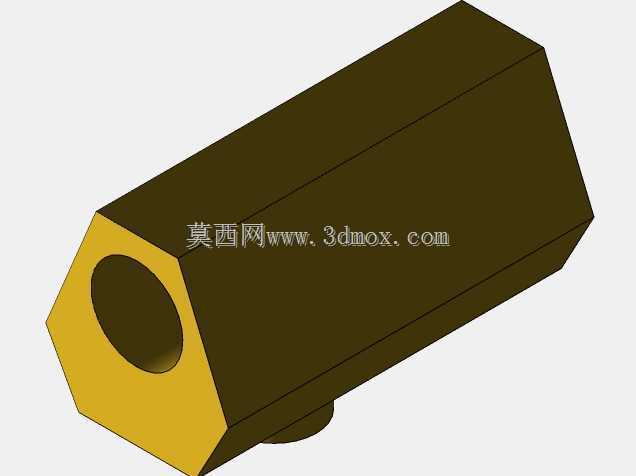

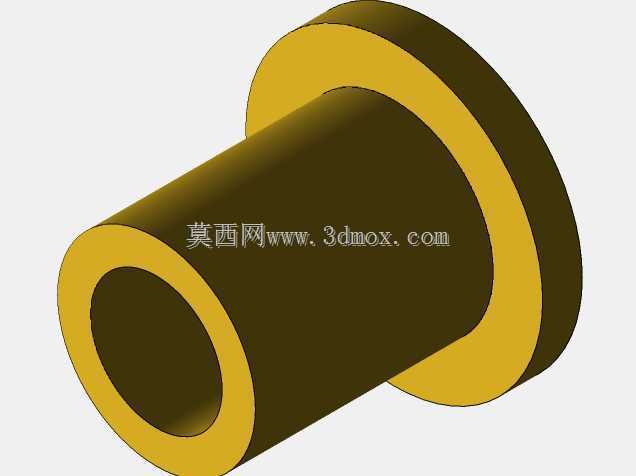

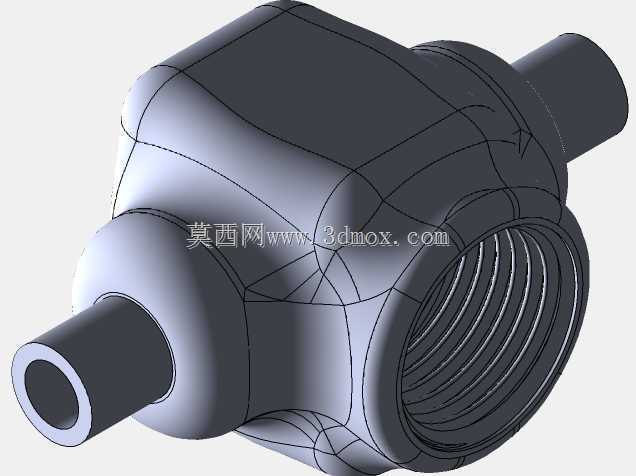

　　装配边界方面，曲轴的轴向定位依靠缸体侧壁的轴承座实现，轴承座与曲轴轴颈的配合公差选用过渡配合，既保证转动灵活性，也不会出现轴向窜动；活塞与缸壁之间预留了密封件安装槽，可适配橡胶密封圈或者聚四氟乙烯密封环，根据使用的压缩空气洁净度调整密封件选型，如果压缩空气含油雾较多可以选用耐油橡胶材质，无油压缩空气场景则选用自润滑材质的密封件，降低运行阻力。两个缸体的进气口布置在缸体侧上方，可配套常见的气动换向阀实现配气，不需要定制特殊规格的阀件，降低配套采购成本。

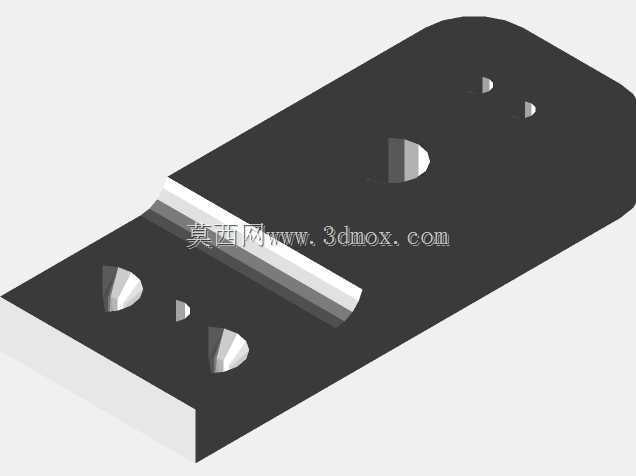

　　从结构细节来看，连杆小头与活塞销的连接采用浮动式设计，活塞销两端用卡簧限位，拆解维护时不需要专用拉马工具，普通卡簧钳即可完成拆卸；连杆大头与曲轴曲柄销的配合处预留了轴瓦安装位，长期运转出现磨损后，仅需要更换轴瓦即可恢复配合精度，不需要整体更换连杆或者曲轴，降低后期维护成本。装置的整体外形紧凑，横向宽度控制在小型台架的安装尺寸范围内，不需要占用过大的安装空间，在教学实验室的桌面台架、便携气动设备的内置动力舱内都可以完成布置。

　　实际使用中，这套装置可以通过调整进气压力调整输出扭矩和转速，进气压力越高，单次做功的推力越大，输出扭矩也相应提升，不需要额外增加变速结构即可实现一定范围的动力参数调整，适配不同负载的使用需求。对称的双缸结构也让配气逻辑更简单，两个缸体的进气可以通过同一个换向阀控制，不需要复杂的多通路配气结构，整体故障点更少，适合对可靠性要求较高的简易动力场景。另外，装置的所有结构件都可以通过常规机加工或者3D打印制作，不需要特殊的加工工艺，在样机试制、教学模型制作场景中，能够快速完成零件加工和装配验证，调整结构参数时也仅需要修改对应零件的三维尺寸，不需要重新设计整体架构。
