气动式分流器溜槽直流350-P-SP结构设计

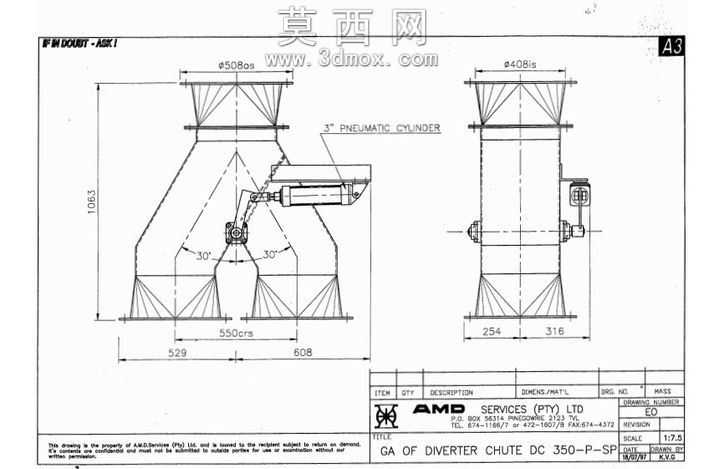

本作品为气动驱动的分流器溜槽三维结构设计，建模过程严格遵循工程图纸的尺寸标注规范，首先基于图纸标注的外形轮廓、接口尺寸、安装定位尺寸搭建整体基准框架，先完成上下进料口、出料口的法兰连接结构建模，保证上下接口直径分别匹配图纸标注的φ508mm、φ408mm规格，底部双出料口的中心距、总宽度尺寸完全贴合图纸标注的550mm、529mm、608mm等关键参数，确保安装适配性。建模过程中重点还原溜槽内部的导流斜面结构，两侧导流面按照图纸标注的30°夹角进行曲面建模，保证物料滑落过程中无卡滞死角，导流面与壳体的衔接处做平滑过渡处理，避免应力集中与物料残留。气动执行机构部分完整还原3英寸气动气缸的安装结构，包括气缸的固定支座、转轴连接结构、内部翻板的转动副结构，翻板的转动行程匹配30°的导流切换角度，确保气缸动作时翻板可精准封堵单侧出料通道，实现物料流向的快速切换。整体壳体的焊接加强筋结构按照图纸示意的三角支撑形式建模，分布在上下法兰与壳体的连接位置、壳体转角位置，还原实际设备的焊接加固结构，保证结构强度符合重载物料输送的使用需求。材质配置上，壳体、法兰、翻板、加强筋部分配置普通碳素结构钢材质，模拟实际设备的焊接钢结构属性，表面做哑光防锈漆质感处理；气缸部分配置缸筒铝合金材质、活塞杆镀铬金属质感，密封件配置橡胶材质，区分不同部件的材质视觉差异。渲染阶段采用正交视角搭配工程化光影，清晰展示设备的主视、侧视结构特征，重点突出内部翻板与气缸的联动关系、各接口的安装尺寸位置，还原工程图纸的表达逻辑同时呈现三维立体的结构装配关系。设计思路围绕散料输送过程中的流向切换需求，采用气动驱动的翻板结构实现快速换向，相比传统手动分流结构具备响应速度快、可接入自动化控制系统的优势，双出料口的对称结构设计保证两侧出料的流量均匀性，整体结构简洁可靠，内部无复杂冗余部件，便于后期的维护与磨损件更换，适用于矿山、粮食、建材等行业的散料输送管线分流作业场景。
